- 16

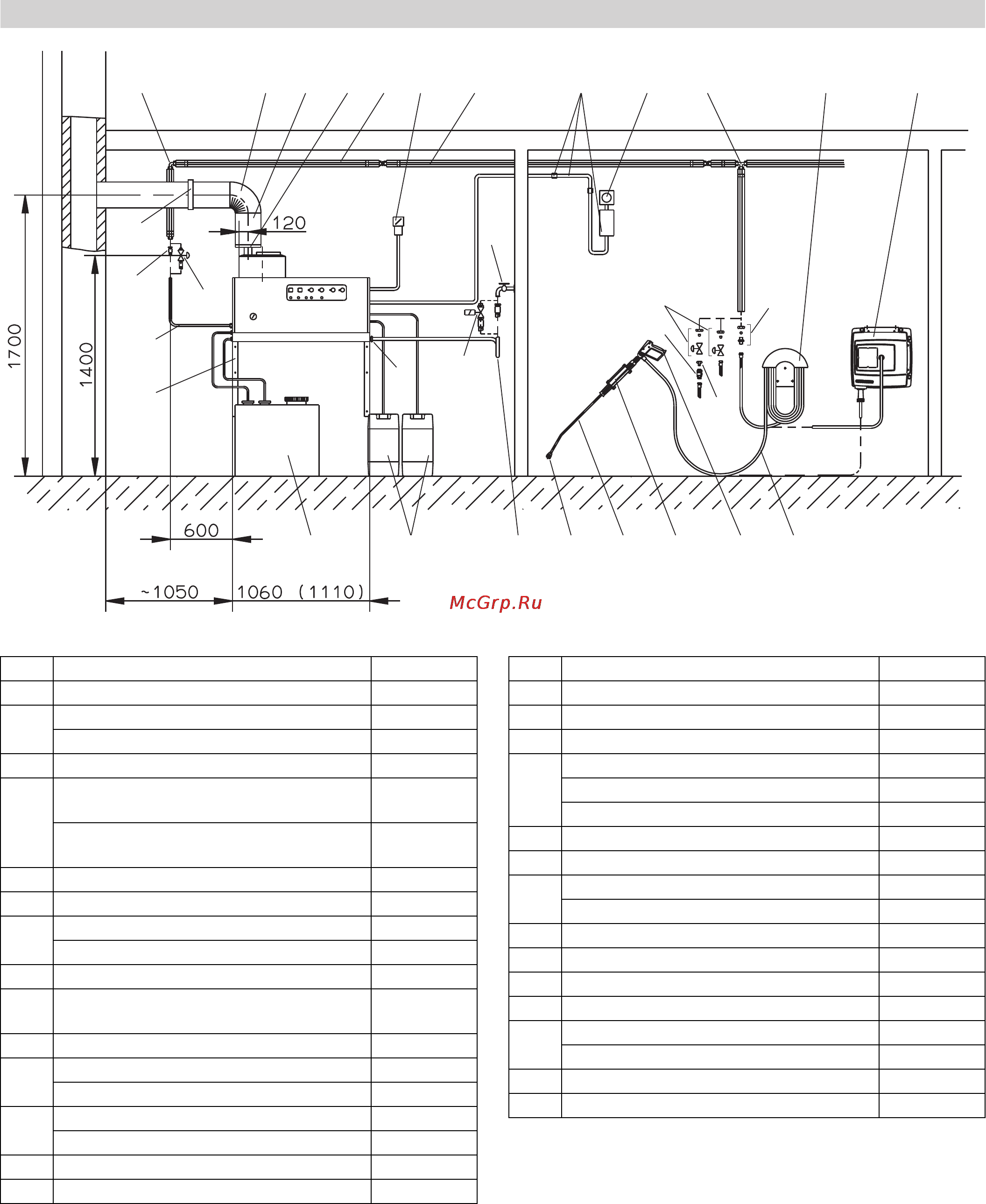

Figure 3
Matériel d'installation
1 23456 7 8 9 10 12 13
21 20 19 18 17 16 15 14
11b 11a
11d
11c
A
B 19a
24
11a
23
22
11b
Pos. Matériel d'installation N° de réf.
1 Boulonnage d'angle 6.386-356
2 Courbe de tuyau de gaz fumé 90° 7.234-605
Courbe de tuyau de gaz fumé 45° 7.234-604
3 Tuyau de gaz fumé 7.234-603
4 Interrompeur d'aspiration du tuyau de gaz
fumé HDS 9/14-4
4.656-080
Interrompeur d'aspiration du tuyau de gaz
fumé HDS 12/14-4
4.656-079
5 Isolation thérmique 6.286-114
6 Interrupteur principal 6.631-455
7 Lot de tuyautage, acier zingué 2.420-004
Lot de tuyautage, acier inoxidable 2.420-006
8 Lot de pièces de la télécommande 2.744-008
9 Lot des pièces de la touche d'arrêt d'ur-
gence
2.744-002
10 Boulonnage de T 6.386-269
11a Bouche de raccordement, laiton 2.638-180
Buche de raccordement, acier inoxidable 2.638-181
11b Robinet d'arrêt NW8, acier zingué 4.580-144
Robinet d'arrêt NW 8, acier inoxidable 4.580-163
11c Pièce firme de transmission rapide 6.463-025
11d Pièce lâchée de transmission rapide 6.463-023
Pos. Matériel d'installation N° de réf.
12 Porte-tuyau 2.042-001
13 Dévidoir 2.637-238
14 Tuyau à haute pression 10 m 6.388-083
15 Poignée-pistolet de compression facile 4.775-463
Régulateur rotatif HDS 9/14-4 4.775-470
Régulateur rotatif HDS 12/14-4 4.775-471
16 Support de lance 2.042-002
17 Lance 4.760-550
18 Nez de la buse HDS 9/14-4 2.883-402
Nez de la buse HDS 12/14-4 2.883-406
19 Tuyau à eau 4.440-282
19a Électrovalve de l'alimentation d'eau 4.743-011
20 Réservoir de détergent, 60 l 5.070-078
21 Réservoir de fuel de 600 l 6.392-050
22 Lot de pièces de la console de mur 2.053-005
Lot de pièces du châssis du fond 2.210-008
23 Flexible haute pression 6.389-028
24 Collier de tuyau 6.373-374
56 FR
