3-6
3
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
Температура
охлаждающей
жидкости

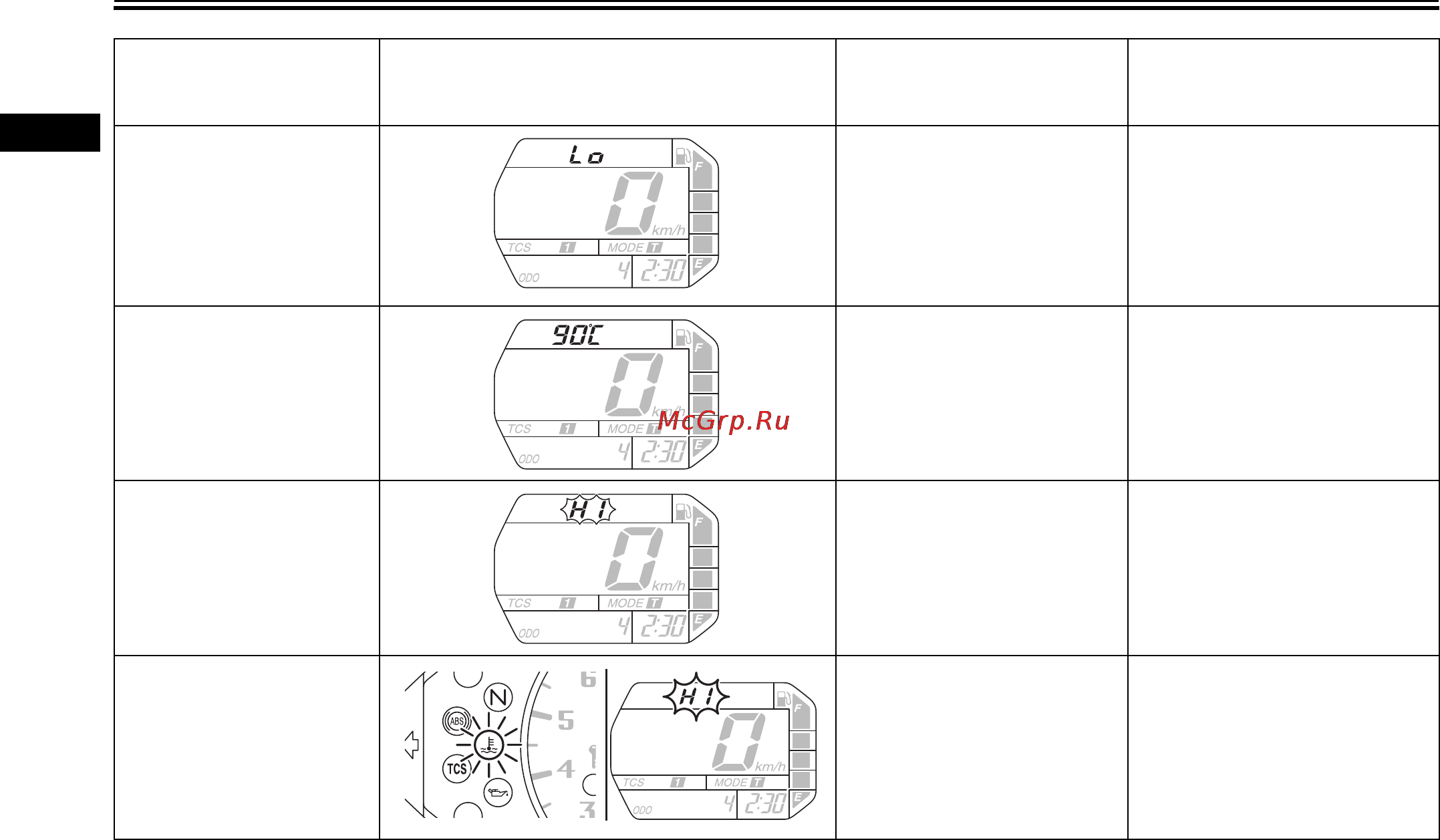

Дисплей Условия Ваши действия
Ниже 39 °С
Отображается надпись
«Lo».
Продолжайте движение.
40–116 °С
Отображается текущая
температура.
Продолжайте движение.
117–120 °С Мигает надпись «Hi».
Остановите мотоцикл и
прокручивайте двигатель на
холостых оборотах, пока не
упадет температура охлаж-
дающей жидкости.
Выше 121 °С
Мигает надпись «Hi». Заго-
рается сигнальная лампа.
Заглушите двигатель и дайте
ему остыть. (См. стр. 6-37).
