3-35
3
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
EAU49451
Дополнительный разъем
постоянного тока
ECA15431
ПРЕДУПРЕЖДЕНИЕ
Дополнительные устройства, подсоеди-
няемые к разъему постоянного тока,
нельзя использовать при выключенном
двигателе. Нагрузка не должна превы-
шать 30 Вт (2,5 А), в противном случае
предохранитель может перегореть, или
батарея – разрядиться.
EWA14360
ПРЕДОСТЕРЕЖЕНИЕ
Для предотвращения поражения элек-
трическим током или короткого замы-
кания убедитесь, что неиспользуемый
разъем постоянного тока закрыт кол-
пачком.
У мотоцикла имеется дополнительный
разъем постоянного тока.
12-вольтные устройства, подсоединяемые
к разъему постоянного тока, можно ис-
пользовать, только если ключ находится в
положении ON, а двигатель работает.
Для использования
дополнительного разъема
постоянного тока
1. Переведите ключ в положение OFF
2. Снимите колпачок разъема

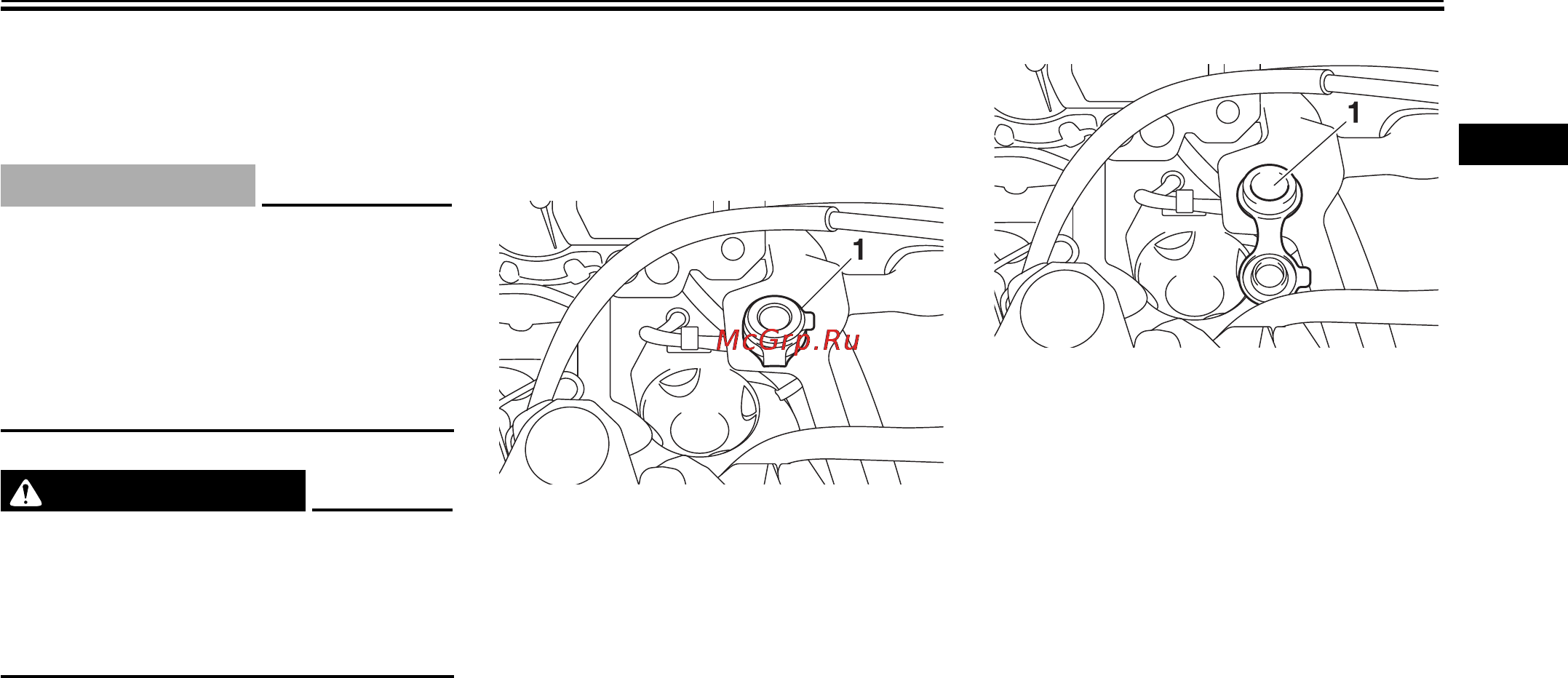

1. Колпачок разъема постоянного тока.
3. Выключите устройство
4. Вставьте штекер устройства в разъ-
ем постоянного тока.
..
1. Разъем постоянного тока.
5. Переведите ключ в положение ON и
запустите двигатель (см. стр. 5-1).
6. Включите дополнительное устрой-
ство.
