3-10
3
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ

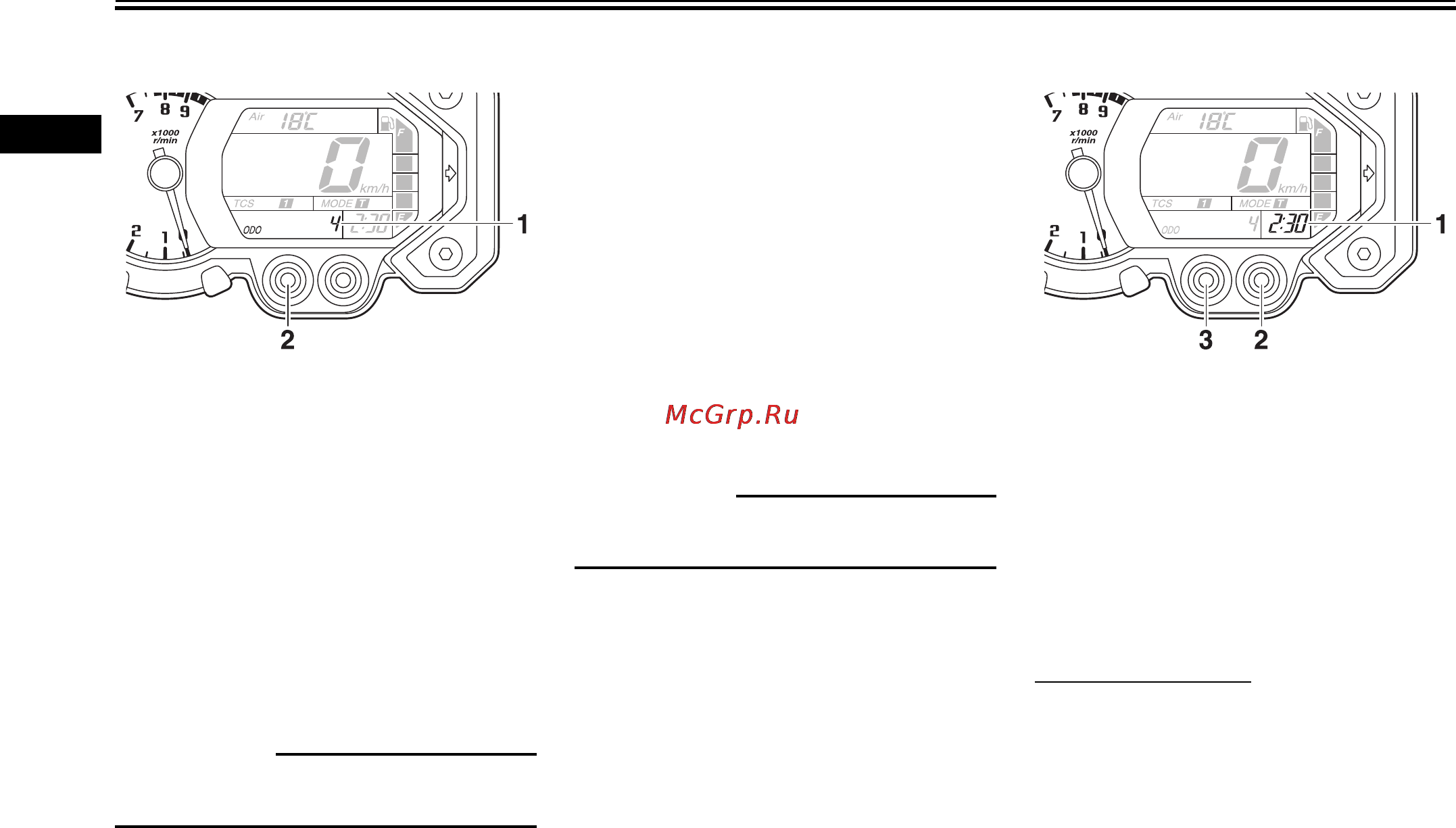

Режимы одометра и счетчика пути
1. Одометр / Счетчик пройденного пути / Счетчик
пройденного пути на резервном запасе топлива
2. Левая кнопка выбора
Нажатие левой кнопки приводит к пере-
ключению дисплея между режимом одо-
метра ODO и режимами счетчиков прой-
денного пути TRIP 1 и TRIP 2 в следующей
последовательности:
ODO [Счетчик пробега] → TRIP 1 [Счетчик
пройденного пути 1] → TRIP 2 [Cчетчик
пройденного пути 2] → ODO [Счетчик про-
бега]
ПРИМЕЧАНИЕ:
При выборе TRIP 1 или TRIP 2 дисплей ми-
гает в течение 5 секунд.
Когда в топливном баке остается прибли-
зительно 3,9 л топлива, левый сегмент ука-
зателя уровня топлива начинает мигать, а
режим одометра автоматически переклю-
чится в режим счетчика пройденного пути
на резервном остатке топлива TRIP F и
начинает отсчет пройденного пути с это-
го момента. В этом случае нажатие левой
кнопки приводит к переключению дисплея
между различными режимами счетчиков
пройденного пути и одометром в следую-
щем порядке:
TRIP F [Счетчик пройденного пути на ре-
зервном остатке топлива] → ODO [Счетчик
пробега] → TRIP 1 [Счетчик пройденного
пути 1] → TRIP 2 [Cчетчик пройденного
пути 2] → TRIP F.
ПРИМЕЧАНИЕ:
При выборе TRIP F, TRIP 1 или TRIP 2 ди-
сплей мигает в течение 5 секунд.
Для сброса счетчика пройденного пути в
нулевое значение необходимо выбрать
его, нажав левую кнопку, а затем зажать
ее же на 1 секунду. Если вы не сбрасывае-
те показания счетчика пройденного пути
на резервном запасе топлива вручную, то
он сбросит показания автоматически, а ди-
сплей перейдет в предыдущий режим по-
сле дозаправки и прохождения 5 км пути.
Часы
1. Часы
2. Правая кнопка
Установите ключ зажигания в положение
ON [Вкл.], чтобы перевести панель в ре-
жим часов. Кроме того, чтобы отобразить
часы на 10 секунд, нажмите левую кнопку,
когда ключ зажигания находится в следую-
щих положениях: OFF [Выключено], LOCK
[Блокировка].
Как установить часы
1. Одновременно нажмите левую и
правую кнопки и удерживайте их не
менее 3 секунд.
2. Когда разряд часов начнет мигать,
нажмите правую кнопку для уста-
новки часов.
