6-27
6
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКИ
ECA10590
ПРЕДУПРЕЖДЕНИЕ
Если обнаружена какая-либо поломка
или передняя вилка работает не плавно,
обратитесь к официальному представи-
телю компании Yamaha для ее проверки
или ремонта.
EAU45511

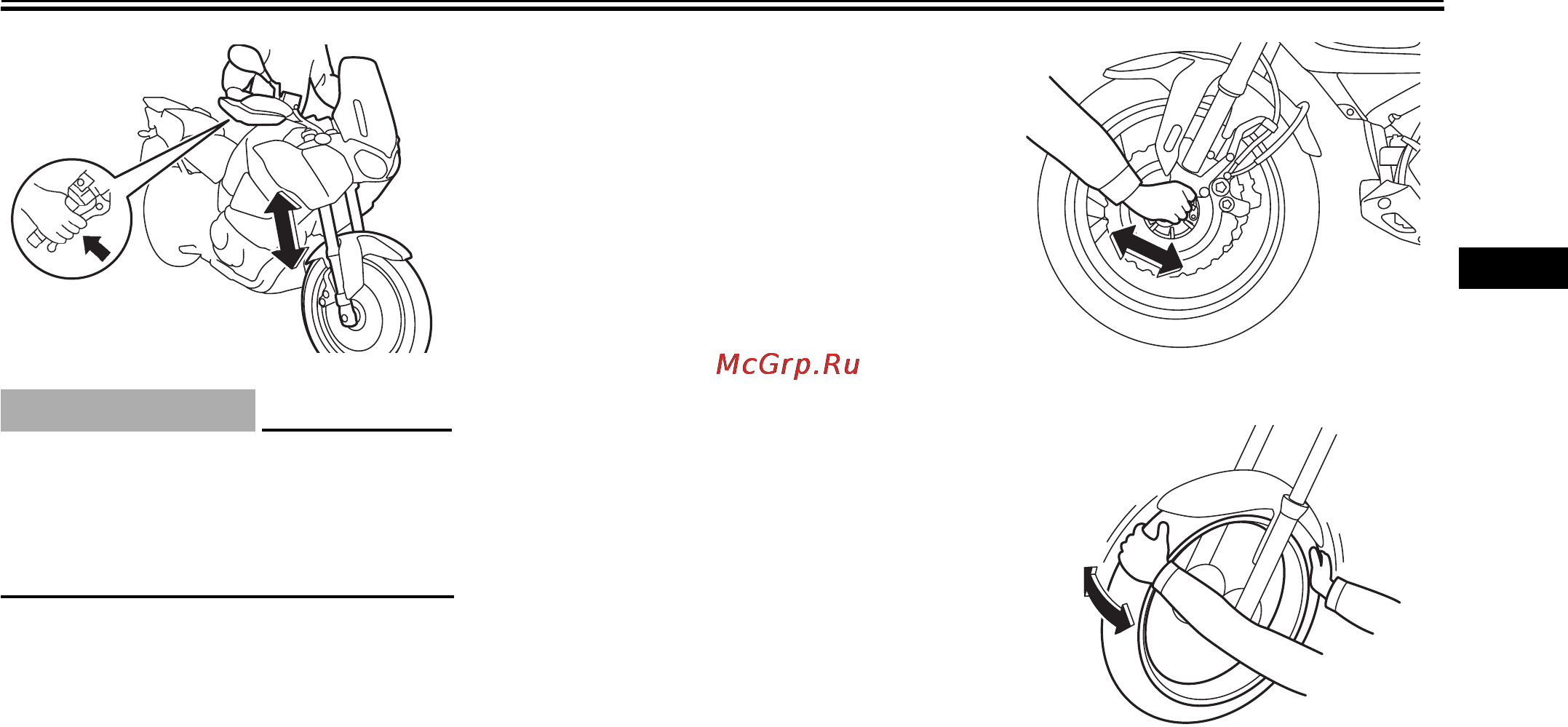

Проверка рулевого управ-
ления
Изношенные или с люфтом рулевые под-
шипники могут стать причиной опасной си-
туации. Поэтому работа рулевого управле-
ния должна проверяться описанным ниже
способом в сроки, указанные в таблице
периодического технического обслужива-
ния и смазки.
1. Установите мотоцикл на централь-
ную опорную стойку. ПРЕДОСТЕ-
РЕЖЕНИЕ! Тщательно закрепите
мотоцикл, чтобы он не упал и не
нанес вам травмы. [EWA10751]
2. Возьмитесь за нижние части перьев
передней вилки и попытайтесь пока-
чать их вперед-назад. Если чувству-
ется свободный ход вилки, то необ-
ходимо обратиться к официальному
представителю компании Yamaha
для проверки или ремонта рулевого
управления.
EAU23291
Проверка подшипников колес
Передние и задние подшипники колес под-
лежат проверке в указанные в таблице
периодического обслуживания и смазки
промежутки времени. При наличии зазора
в ступице колеса или при неплавном его
вращении, обратитесь к официальному
дилеру компании Yamaha для проверки
подшипников колес.
