3-26
3
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ

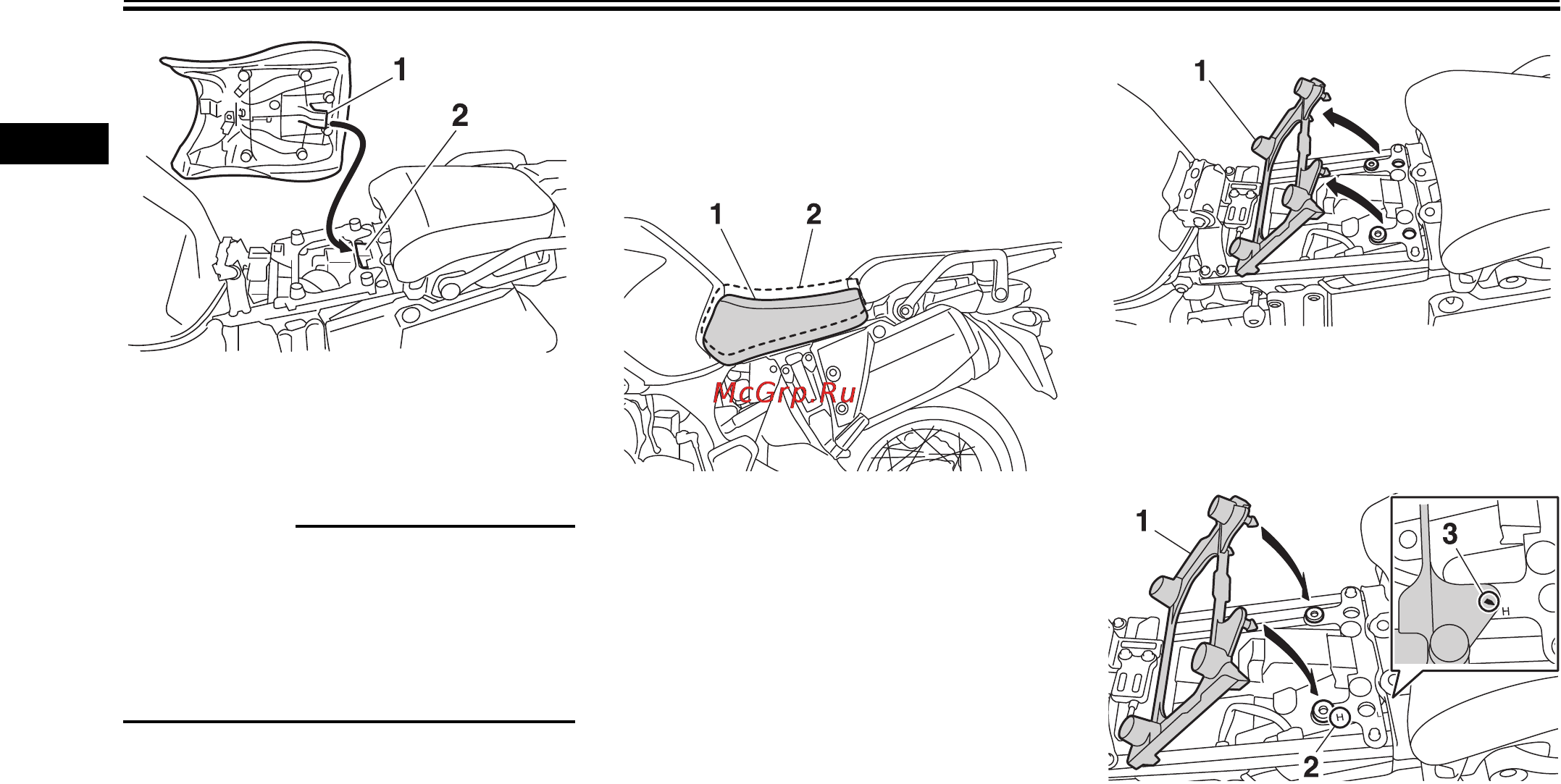

1. Выступы
2. Держатели сиденья
2. Извлеките ключ из замка.
ПРИМЕЧАНИЕ:
• Перед эксплуатацией мотоцикла убе-
дитесь, что сиденье установлено пра-
вильно.
• Высоту сиденья можно изменить для из-
менения положения водителя. (см. раз-
дел «Регулировка высоты сиденья»).
Регулировка высоты сиденья
Высоту сиденья можно менять по вкусу во-
дителя.
На момент продажи выбрано более низкое
положение сиденья.
1. Низкое положение
2. Высокое положение
Для выбора высокого положения
сиденья
1. Снимите сиденье (см. стр. 3-25).
2. Снимите регулятор высоты сиденья,
потянув его на себя.
1. Регулятор высоты сиденья
3. Установите регулятор так, чтобы
метка совпадала с отметкой «Н»,
как показано на рисунке.
1. Регулятор высоты сиденья
2. Метка «Н»
3. Метка
