6-19
6
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКИ
EWA10471
ПРЕДОСТЕРЕЖЕНИЕ
• Обратитесь к официальному пред-
ставителю компании Yamaha, чтобы
специалисты заменили изношенные
шины. Езда на мотоцикле с изношен-
ными шинами не только незаконна,
но также увеличивает неустойчи-
вость мотоцикла во время езды, что
может привести к потере управляе-
мости.
• Замену всех частей и оборудования
мотоцикла, относящегося к тормоз-
ной системе и покрышкам, должны
производить специалисты офици-
ального представительства компа-
нии Yamaha, которые обладают не-
обходимыми профессиональными
знаниями и опытом.
• После замены шин ездите на неболь-
шой скорости, поскольку поверх-
ность шины должна «обкататься»
для достижения оптимальных харак-
теристик.

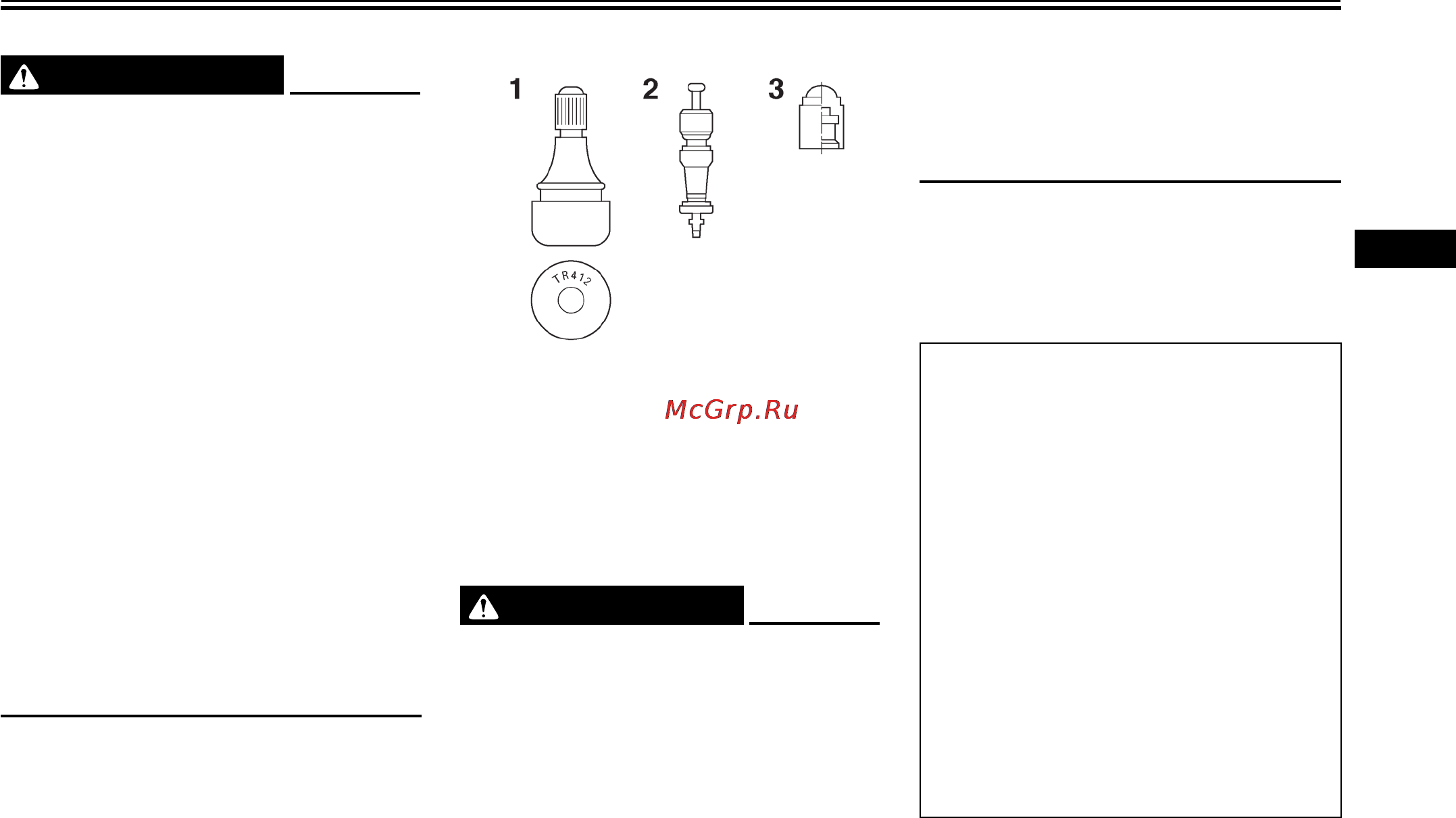

Информация о шинах
1. Воздушный клапан шины
2. Сердечник воздушного клапана шины
3. Колпачок клапана шины с уплотнителем
Данная модель мотоцикла оборудована
литыми дисками колес и бескамерными
шинами с клапанами.
EWA10901
ПРЕДОСТЕРЕЖЕНИЕ
• Передние и задние шины мотоцикла
должны быть одной марки и типа, в
противном случае возможно изме-
нение характеристик управляемости
мотоцикла, что может стать причи-
ной аварии.
• Всегда проверяйте надежность уста-
новки колпачков клапанов, чтобы
предотвратить падение давления
воздуха.
• Используйте только нижеперечис-
ленные типы клапанов шин и сердеч-
ников, чтобы предотвратить спуск
шины во время езды на высокой ско-
рости.
По итогам всесторонних испытаний ком-
панией Yamaha Motor Co., Ltd. Для данной
модели мотоцикла были одобрены только
следующие типы шин.
Переднее колесо:
Размер:
110/80R 19M/C 59V
Производитель/модель:
BRIDGESTONE /BW501
METZELER /TOURANCE EXP C
Задние колеса:
Размер:
160/70R 17M/C 69V
Производитель/модель:
BRIDGESTONE /BW502
METZELER /TOURANCE EXP C
Передние и задние колеса:
Воздушный клапан шины:
TR412
Сердечник клапана:
#9100 ( оригинальный)
