6-6
6

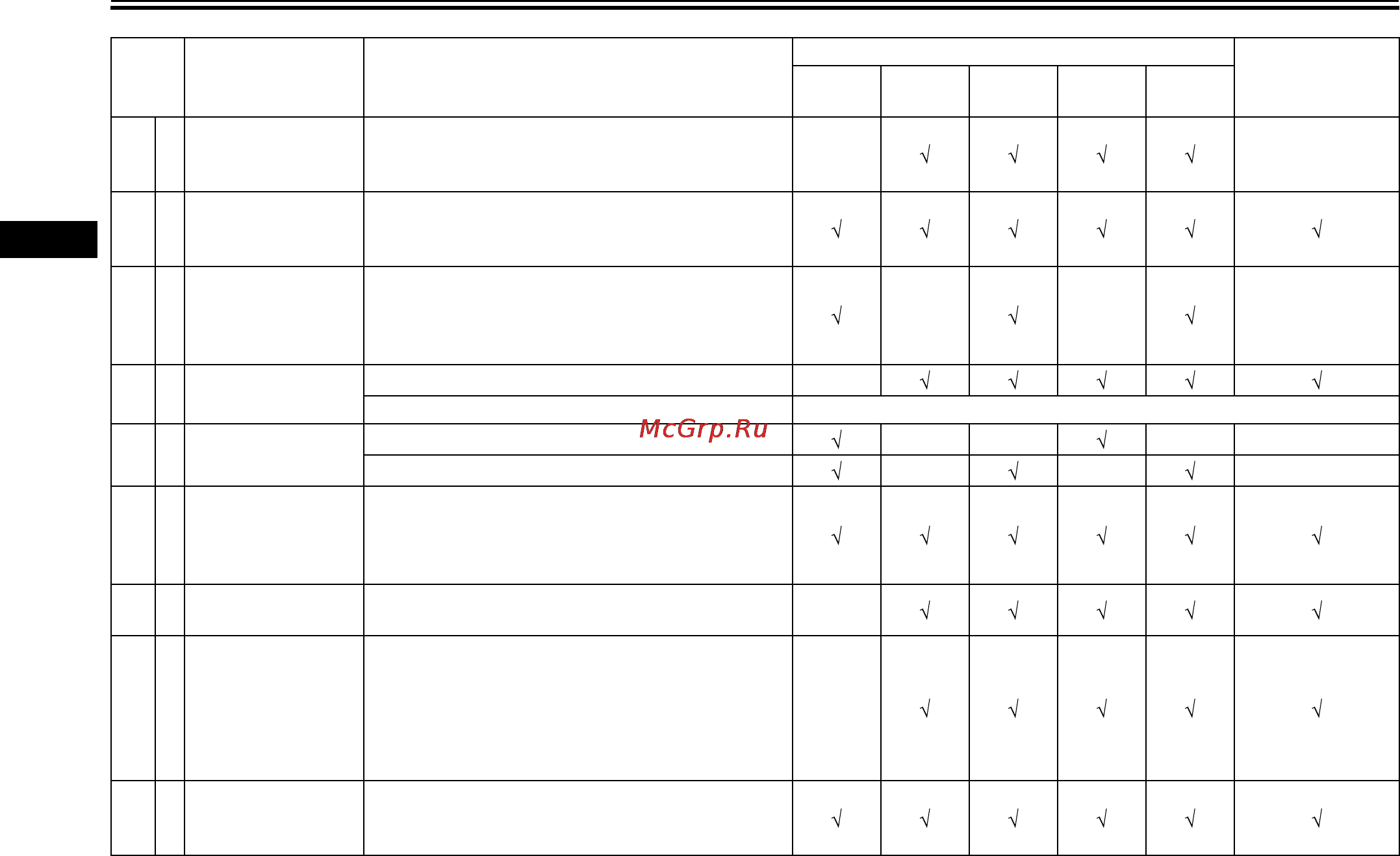

ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКИ
№ Оборудование
Вид проверки или операции
по обслуживанию
Показания одометра
Ежегодный
осмотр
1000 км
10000
км
20000
км
30000
км
40000
км
20 *
Оси качания тяг
и рычагов задней
подвески
• Проверьте функционирование.
21. Моторное масло
• Смените.
• Проверьте системы мотоцикла на наличие
утечек масла, а также уровень масла.
22.
Фильтрующий
элемент масля-
ного фильтра
двигателя
• Замените.
23. *
Система охлаж-
дения
• Замените охлаждающую жидкость.
• Замените. 1 раз в 3 года
24.
Трансмиссион-
ное масло
• Проверьте уровень масла и наличие утечек. V
• Замените.
25. *
Концевые
выключатели
переднего и за-
днего тормозов
• Проверьте правильность работы.
26.
Движущиеся
детали и тросы
• Смажьте.
27. *
Рычаг акселера-
тора и трос при-
вода дроссель-
ной заслонки
• Проверьте правильность работы и свободный
ход троса привода дроссельной заслонки.
• При необходимости отрегулируйте свобод-
ный ход троса дроссельной заслонки.
• Смажьте ось рукоятки акселератора и трос
привода дроссельной заслонки
28. *
Световые при-
боры и выклю-
чатели
• Проверьте правильность работы.
• Отрегулируйте положение светового пучка
фар.
