3-20
3
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
EAU49770
Антиблокировочная система
АБС (антиблокировочная тормозная си-
стема) компании Yamaha состоит из двух
электронных управляющих систем, кото-
рые функционируют независимо друг от
друга для переднего и заднего тормозов.
Антиблокировочная система работает под
управлением электронного управляющего
блока (Electronic Control Unit - ECU), кото-
рый возвращается к ручному торможению,
если возникает неисправность.
EWA10090
ПРЕДОСТЕРЕЖЕНИЕ
• АБС наилучшим образом работает
на длинной тормозной дистанции.
• На некоторых (неровных или гравий-
ных) дорогах тормозная дистанция
с использованием АБС может быть
длиннее, чем без использования
АБС. Таким образом, необходимо
всегда сохранять достаточную дис-
танцию до впереди идущего транс-
портного средства, чтобы при дан-
ной скорости успеть затормозить.
ПРИМЕЧАНИЕ:
• АБС осуществляет самодиагностику в
течение нескольких секунд каждый раз,
когда транспортное средство заводится
после переключения замка зажигания в
положение ON [Вкл.]. В ходе этого теста
из-под сидения можно услышать «щел-
кающий» звук и, если рычаг или педаль
тормоза хотя бы немного выжаты, то
на этом рычаге можно почувствовать
вибрацию, однако это не является при-
знаком неисправности.
• При активации АБС тормоза работают
обычным образом. На рычаге или педа-
ли тормоза можно чувствовать пульса-
ции, однако это не является признаком
неисправности.
• Эта АБС имеет режим тестирования, ко-
торый позволяет пользователю ощутить
пульсации на рычагах тормозов при ра-
боте АБС. Однако для проведения этого
теста необходимы специальные инстру-
менты, поэтому, пожалуйста, прокон-
сультируйтесь с вашим дилером фирмы
Yamaha.
ECA16120
ПРЕДУПРЕЖДЕНИЕ
Нельзя допускать наличия вблизи сту-
пиц переднего и заднего колес каких-
либо магнитов (включая инструменты
с магнитным захватом, магнитные от-
вертки и т.д.), в противном случае могут
повредиться магнитные роторы, кото-
рыми оборудованы ступицы колес, что
приведет к неправильной работе АБС.

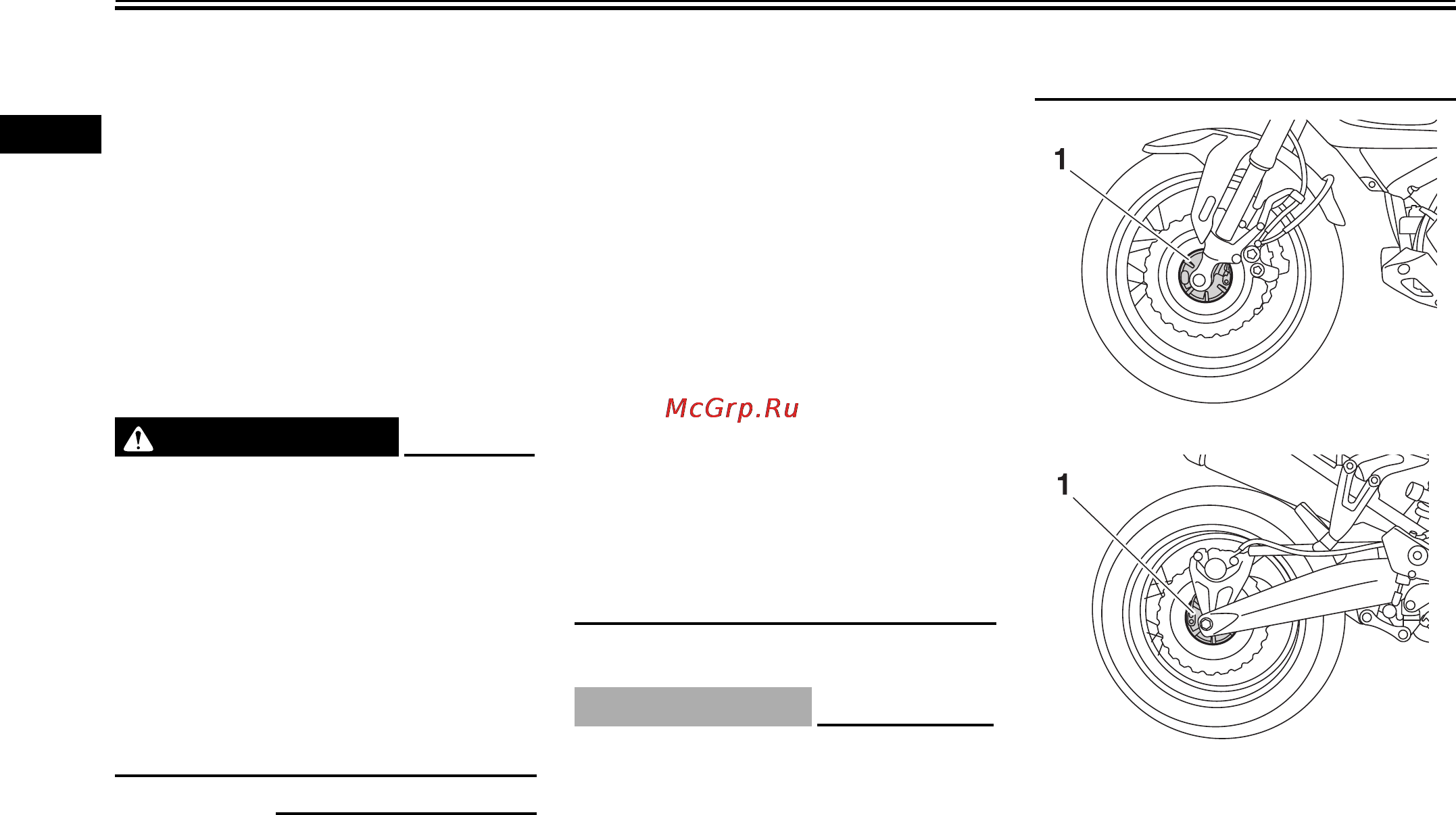

1 Ступица переднего колеса
1 Ступица заднего колеса
