8
8 - 29
Убедитесь в плавности работы тормозов и пра- z
вильности значении свободного хода тормозно-
го рычага.
Убедитесь, что тормоза не «прихватывают». z
Убедитесь, что тормоза не «мягкие». При попада- z
нии воздуха в систему она должна быть прокачана.
Замена элементов тормозных механизмов требует
профессиональных знаний. Эта работа должна выпол-
няться специалистами официального дилера компа-
нии Yamaha.
Проверка рычага заднего тор-
моза и свободного хода педали
тормоза и положения педали
тормоза
Свободный ход педали тормоза и рукоятки заднего
тормоза, а также положение педали тормоза подлежат
проверке в указанные в таблице периодического обслу-
живания и смазки интервалы.
Проверка свободного хода рычага
заднего тормоза и педали тормоза
Свободный ход рычага тормоза должен составлять
3,0-5,0 мм, как показано на иллюстрации. При несоот-
ветствии свободного хода штатному обратитесь к офи-
циальному дилеру Yamaha для проверки тормозной
системы.
Проверка свободного хода
рычага переднего тормоза
Свободный ход рычага тормоза подлежит проверке в
указанные в таблице периодического обслуживания и
смазки интервалы. Каждый рычаг должен иметь мини-
мальный свободный ход, как это показано на иллюстра-
ции. При несоответствии свободного хода штатному
обратитесь к официальному дилеру Yamaha для про-
верки тормозной системы.

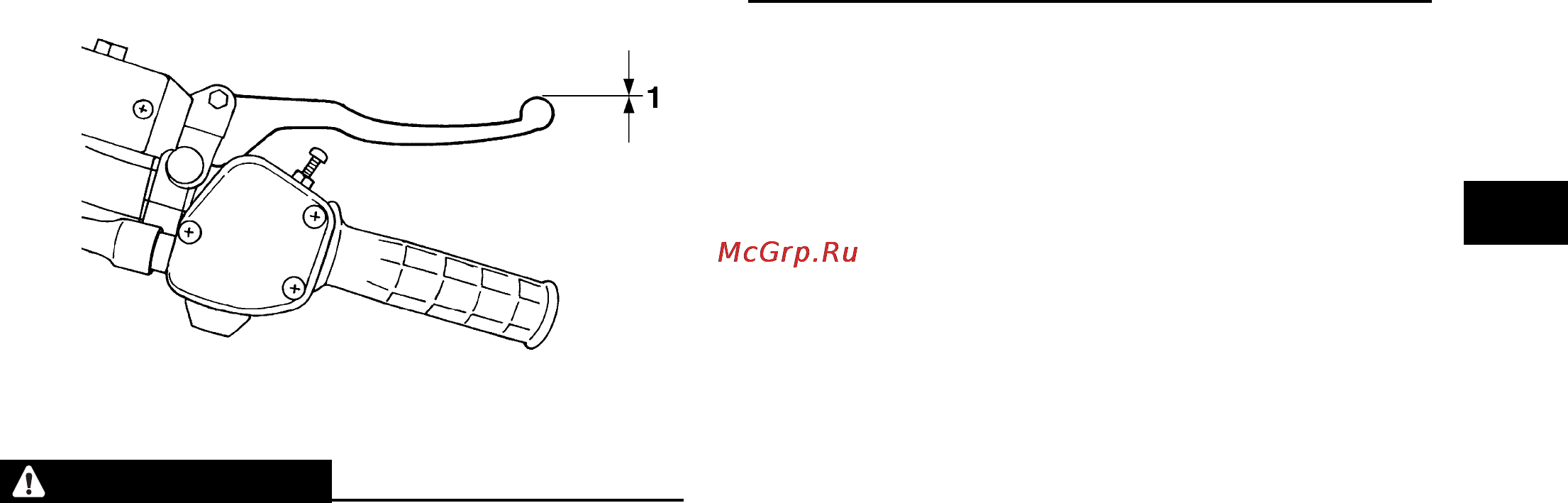

1. Свободный ход рычага тормоза
ПРЕДУПРЕЖДЕНИЕ
Движение на мотовездеходе с неправильно обслу-
женными или плохо отрегулированными тормозами
приведет к ухудшению характеристик торможения,
что может окончиться аварией.
После обслуживания:
