4
Если сигнализатор не выключается, дайте двигателю
остыть. Если сигнализатор не выключается даже на
остывшем двигателе, обратитесь к дилеру компании
YAMAHA для проверки его электрической цепи.
ВНИМАНИЕ:
Перегрузка мотовездехода может привести к z
перегреву двигателя. Для уменьшения вероят-
ности перегрева двигателя уменьшите нагрузку
до рекомендуемой.
Рекомендуем запускать двигатель после того z
как сигнализатор потухнет. Продолжительная
эксплуатация мотовездехода с включенным
сигнализатором может привести к выходу дви-
гателя из строя.
Индикатор системы полного
привода On-Command « »
(полноприводная модель)
Данный индикатор загорается, когда выключатель си-
стемы полного привода On-Command устанавливается
в положение «
4WD».
ПРИМЕЧАНИЕ:
В связи с тем, что в корпусе дифференциала имеет-
ся механизм синхронизации, индикатор может не за-
гораться до тех пор, пока мотовездеход не тронется с
места.

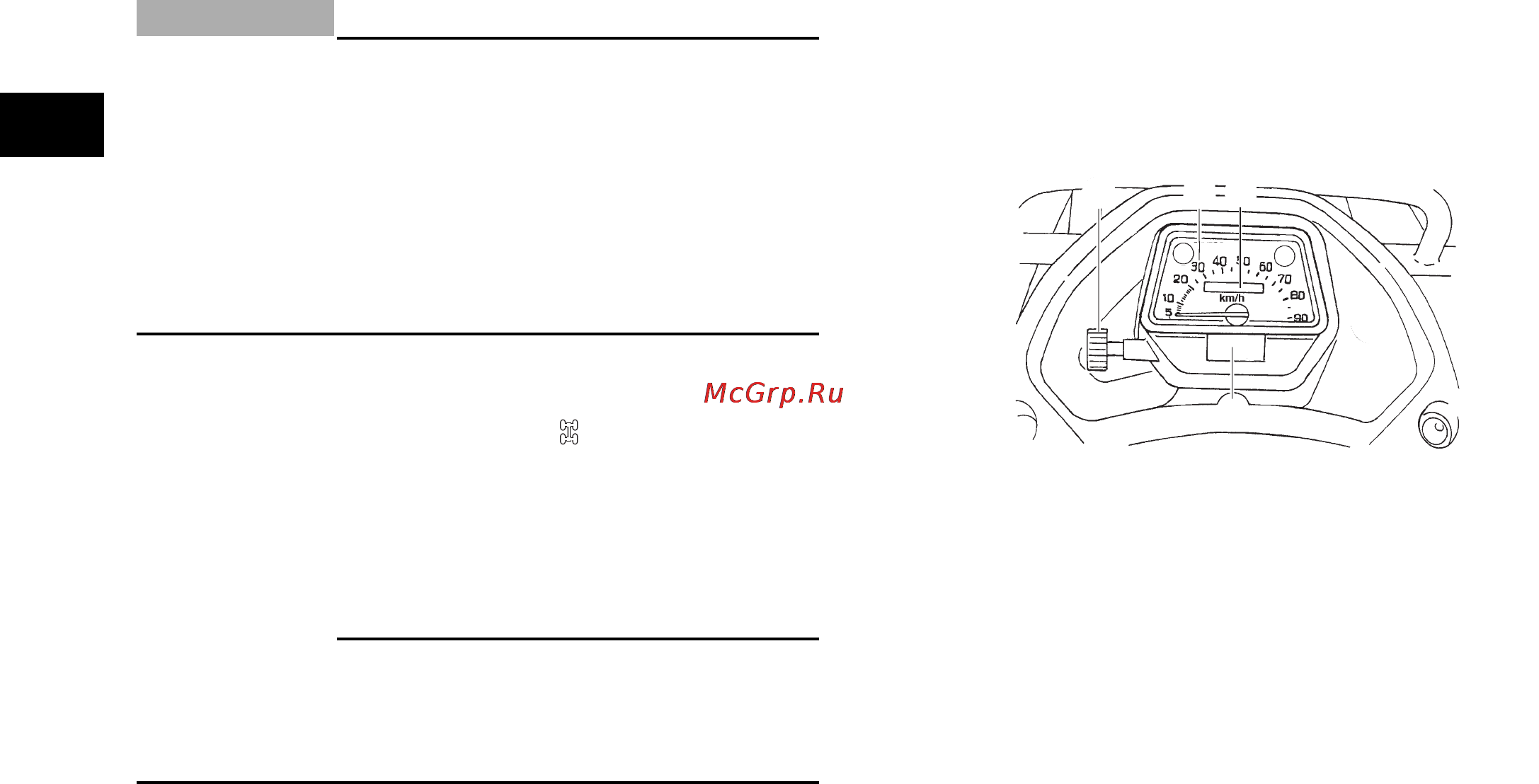

Спидометр
Спидометр показывает скорость движения. Спидометр
снабжен одометром и счетчиком пути. Показания счет-
чика пути могут быть установлены на «0» с помощью
кнопки сброса показаний. Счетчик пути может исполь-
зоваться для того, чтобы оценить какое расстояние
можно проехать с полным баком топлива. Эта инфор-
мация позволит вам в будущем планировать остановки
для заправки.
1 2 3
4
1. Кнопка сброса
2. Спидометр
3. Одометр
4. Счетчик пробега
4 - 3
