8
8 - 31
Выключатели стоп-сигнала
Исправность концевых выключателей стоп-сигналов
должна проверяться и, при необходимости, регулиро-
ваться в соответствии с указанными в таблице перио-
дического обслуживания и смазки интервалами.
Порядок регулировки концевого выключатели педали
тормоза приведен ниже. Другие выключатели должны
регулироваться официальным дилером Yamaha.
1. Снимите панель А. (См. стр. 8-9.)
ПРИМЕЧАНИЕ:
Концевой выключатель стоп-сигнала считается пра-
вильно отрегулированным, когда стоп-сигнал загора-
ется непосредственно перед началом срабатывания
тормоза.
2. Поворачивайте регулировочную гайку, удерживая
концевой выключатель стоп-сигнала от
проворачивания. Для более раннего включения
стоп-сигнала поворачивайте регулировочную гайку
в направлении (a). Для более позднего включения
стоп-сигнала поворачивайте регулировочную гайку
в направлении (b).
Пыльники осей
Пыльники необходимо проверять на наличие повреж-
дений в указанные в таблице периодического обслу-
живания и смазки интервалы. Проверьте пыльники на
наличие разрывов или других повреждений. При обна-
ружении повреждения обратитесь к официальному ди-
леру компании Yamaha для замены.

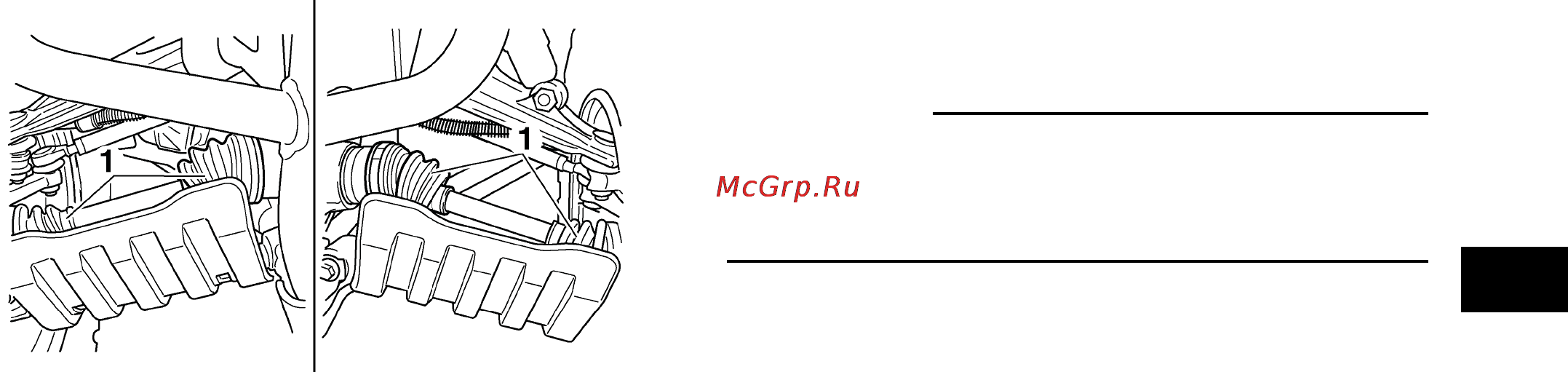

1. Пыльник вала (с каждой стороны)
