Yamaha YFM350FWA (2012) [22/130] Ограничитель скорости
![Yamaha YFM350FWA (2012) [22/130] Ограничитель скорости](/views2/1121829/page22/bg16.png)
4

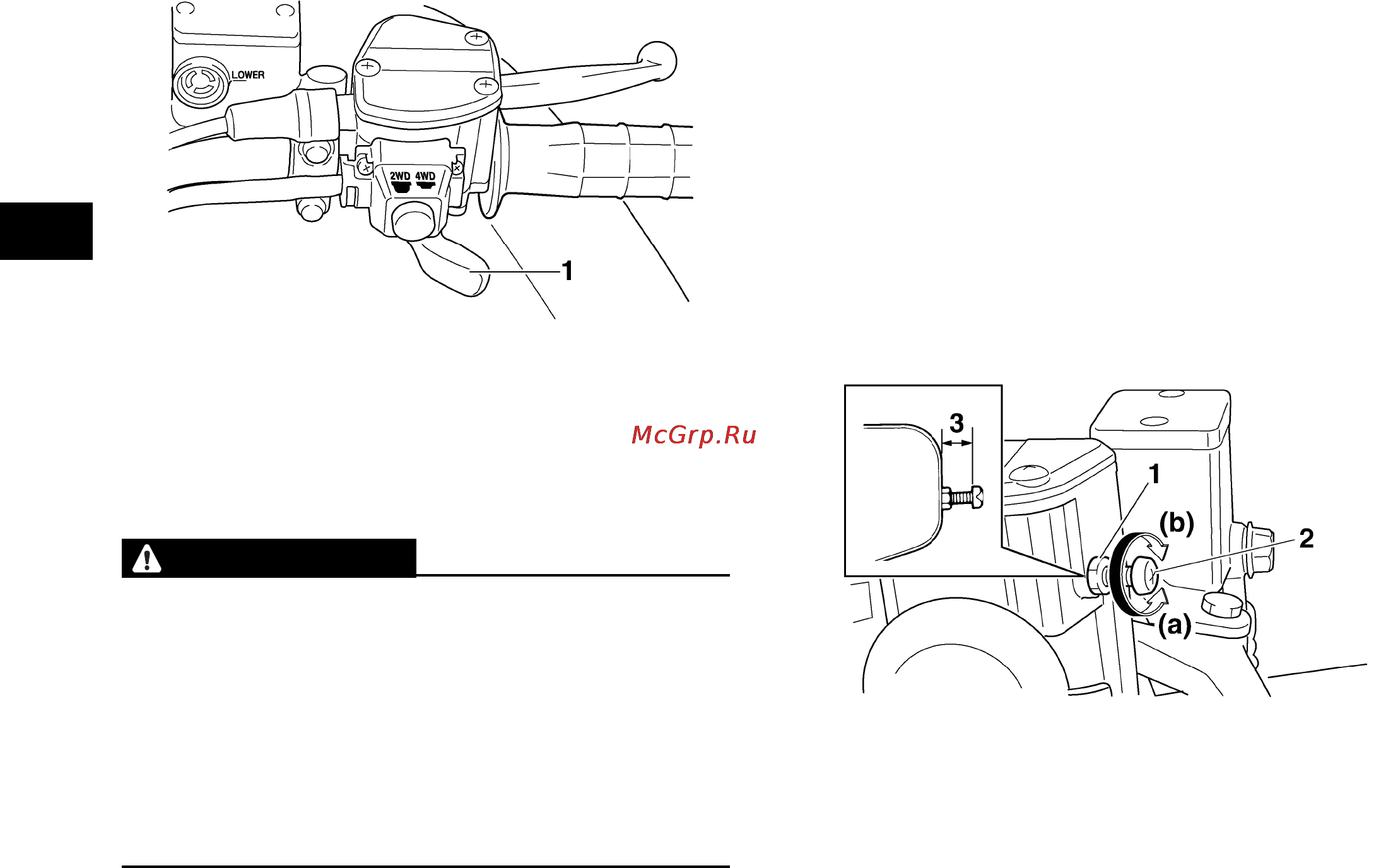

1. Рычаг акселератора
Перед пуском двигателя проверьте плавность хода
дроссельной заслонки. Убедитесь, что при отпускании
рычага заслонка возвращается в положение холостого
хода.
ПРЕДУПРЕЖДЕНИЕ
При неисправности механизма дроссельной за-
слонки вы будете испытывать трудности с разгоном
и замедлением мотовездехода. Это может приве-
сти к несчастному случаю. Перед пуском двигателя
обязательно проверьте работу рычага акселерато-
ра. Если дроссельная заслонка не перемещается
плавно, найдите причину этого. Перед началом по-
ездки устраните возникшую неисправность само-
стоятельно или обратитесь к официальному дилеру
компании Yamaha.
Ограничитель скорости
Мотовездеход оснащен регулируемым ограничителем
максимальной скорости. Ограничитель скорости дви-
жения препятствует полному открытию дроссельной
заслонки даже при максимальном перемещении рыча-
га акселератора.
1. Ослабьте контргайку.
2. Для увеличения отдачи двигателя и максимальной
скорости мотовездехода поверните
регулировочный винт в направлении (а). Для
снижения отдачи двигателя и максимальной
скорости мотовездехода поверните
регулировочный винт в направлении (b).
1. Контргайка
2. Регулировочный винт
3. Не более 12 мм
4 - 7
