Индикатор заднего хода «R»
Данный индикатор загорается при включении передачи
заднего хода.
Индикатор нейтральной передачи «N»
Данный индикатор загорается при включении нейтраль-
ной передачи.
Индикатор включения дальнего
света « »
Данный индикатор высвечивается при включении даль-
него света фары.
Сигнализатор температуры
охлаждающей жидкости « »
При превышении допустимого уровня рабочей темпера-
туры включается сигнализатор температуры охлаждаю-
щей жидкости. Если это произошло во время движения,
необходимо остановиться при первой же возможности
с соблюдением мер предосторожности и дать двигате-
лю остыть. Исправность электрической цепи сигнали-
затора проверяется при повороте ключа зажигания в
положение ON (ВКЛ) и выключателе двигателя, находя-
щемся в положении « », и затем при нажатии кнопки
пуска двигателя.
Если при нажатии на кнопку пуска двигателя сигнали-
затор не включается с последующим погасанием, об-
ратитесь к официальному дилеру Yamaha для проверки
электрической цепи сигнализатора.

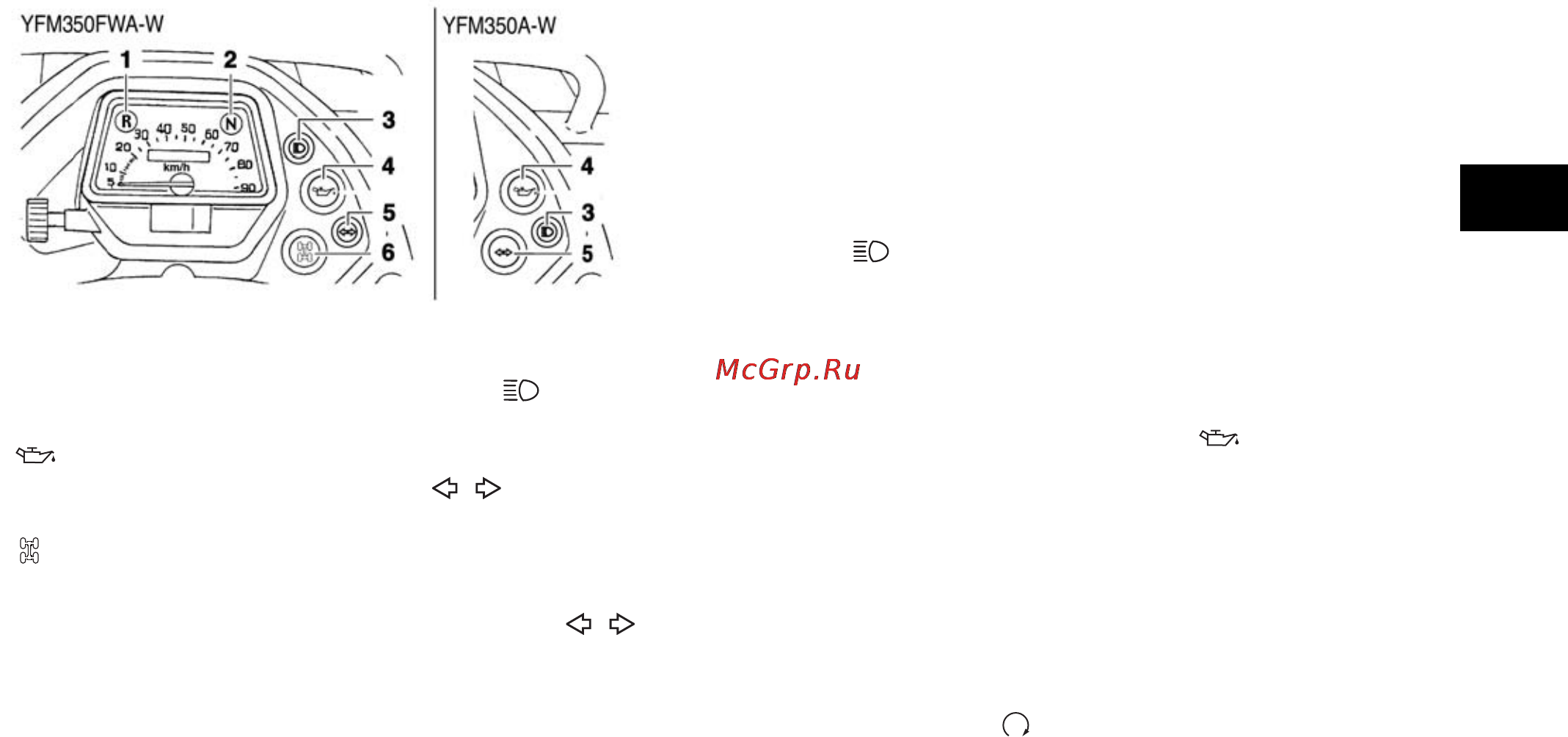

Индикаторы и сигнализаторы
1. Индикатор заднего хода «R»
2. Индикатор нейтральной передачи «N»
3. Индикатор включения дальнего света « »
4. Сигнализатор температуры охлаждающей жидкости
«
»
5. Индикатор указателей поворота « »
6. Индикатор системы полного привода On-Command
«
» (полноприводная модель)
Индикатор указателей поворота
Данный индикатор мигает при повороте переключателя
сигналов поворота влево или вправо.
