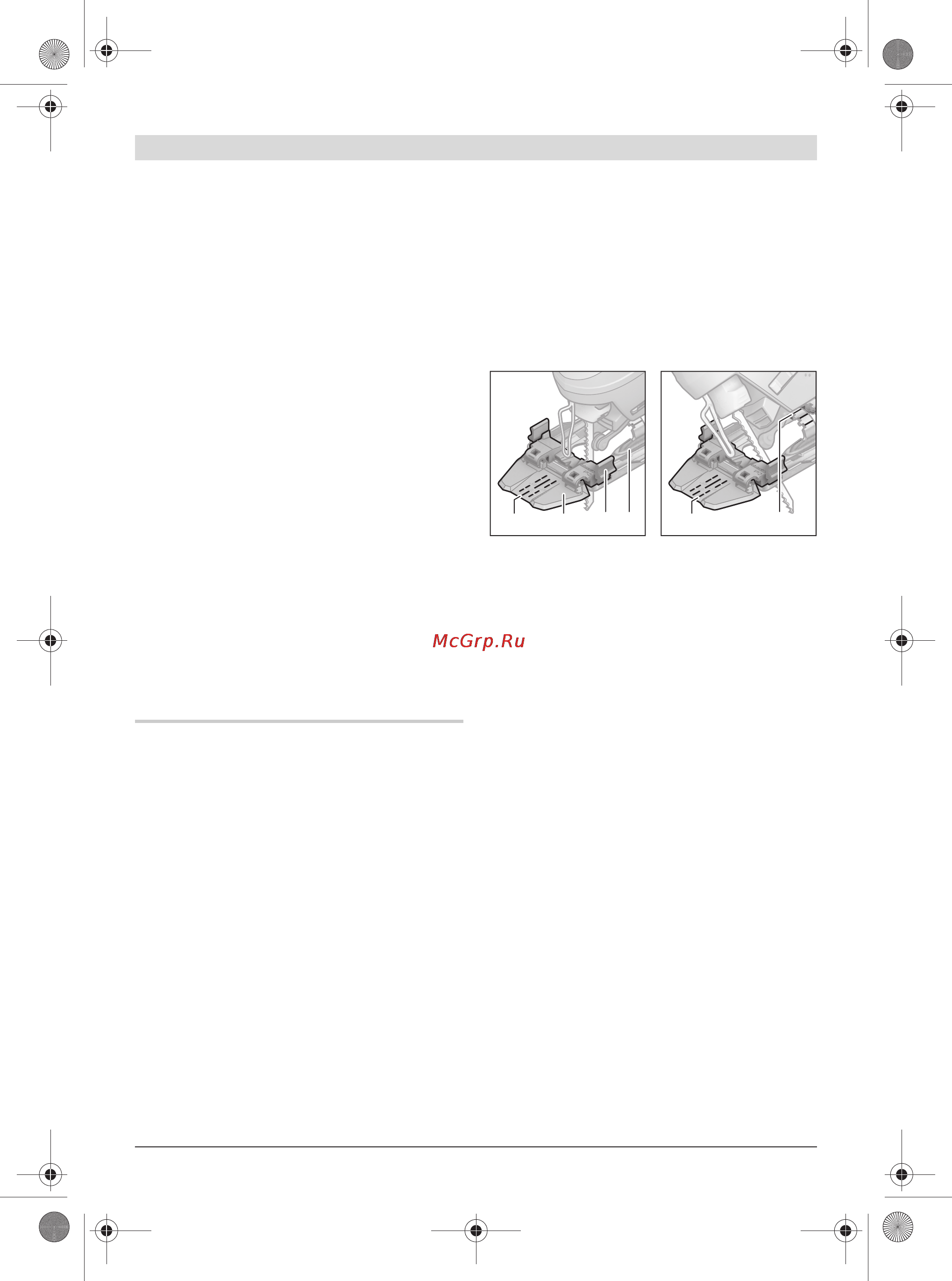

![Bosch PST 700 [100/131] 23 9 10 5 18](/views2/1129645/page100/bg64.png)
100 | Hrvatski
2 609 003 950 | (28.9.09) Bosch Power Tools
– Po mogućnosti koristite usisavanje
prašine.
– Osigurajte dobru ventilaciju radnog
mjesta.
– Preporučuje se uporaba zaštitne maske sa
filterom klase P2.
Pridržavajte se važećih propisa za obrađivane
materijale.
Priključak usisavanja prašine
Nataknite usisno crijevo 3 (pribor) na usisni
nastavak 4. Spojite usisno crijevo 3 na usisavač
prašine (pribor). Pregled priključaka na različite
usisavače možete naći na kraju ovih uputa.
Isključite napravu za puhanje strugotine, kada se
priključili usisavanje prašine (vidjeti „Naprava za
puhanje strugotine“).
Usisavač mora biti prikladan za obrađivani
materijal.
Kod usisavanja suhe prašine ili prašine koja je
posebno opasna za zdravlje, treba koristiti
specijalni usisavač.
Rad
Načini rada
f Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.
Namještanje kuta kosog rezanja
(vidjeti slike D–E)
Ploča podnožja 5 se za kose rezove do 45 ° može
zakrenuti u desno ili lijevo.
Ugradite list pile 8.
Zaštita od lomljenja strugotine 14 ne smije se
koristiti kod kosog rezanja.
Otpustite vijak 17 i uvucite ploču podnožja 5
lagano u smjeru usisnog nastavka 4.
Za precizno namještanje kuta kosog rezanja,
ploča podnožja ima desno i lijevo preskočne
točke kod 0°, 22,5° i 45°. Zakrenite ploču
podnožja 5 u željeni položaj prema skali 18.
Ostali kutovi skošenja mogu se namjestiti
pomoću kutomjera.
Pomaknite nakon toga ploču podnožja 5 do
graničnika, u smjeru lista pile 8.
Pomaknite držač 16, tako da vodeći valjčić 7
naliježe na leđnu stranu lista pile. Precizni rezovi
su mogući samo ako vodeći valjčić tijesno na-
liježe na leđnu stranu lista pile.
Ponovno stegnite vijak 17.
Kontrola linije rezanja kod kosog rezanja
Za kontrolu linije rezanja, na kontrolnom
prozorčiću za „Cut Control“ 9 nalazi se jedna
oznaka 22 za pravokutno rezanje sa 0° i po
jedna oznaka 23 za u desno ili lijevo koso rezanje
sa 45°, prema skali 18.
Oznaka reza za kut kosog rezanja između 0° i 45°
dobije se proporcionalno. Ona se na kontrolnom
prozorčiću za „Cut Control“ 9 dodatno nanosi sa
manje trajnim markerom i lako ponovno skida.
Za radove točno na mjeru najbolje je da
provedete probno rezanje.
Pomicanje ploče podnožja (vidjeti sliku D)
Za rezanje uz rub, ploča podnožja 5 se može
pomaknuti prema natrag.
Ugradite list pile 8.
Otpustite vijak 17 i uvucite ploču podnožja 5 do
graničnika, u smjeru usisnog nastavka 4.
Pomaknite držač 16, tako da vodeći valjčić 7
naliježe na leđnu stranu lista pile. Precizni rezovi
su mogući samo ako vodeći valjčić tijesno na-
liježe na leđnu stranu lista pile.
Ponovno stegnite vijak 17.
Piljenje sa pomaknutom pločom podnožja 5
moguće je samo sa kutom kosog rezanja od 0°.
Osim toga, kontrola linije rezanja „Cut Control“ ne
smije se koristiti sa podnožjem 10, graničnikom
paralelnosti sa kružnim rezačem 19 (pribor), kao i
sa zaštitom od lomljenja strugotine 14.
45°
0°
45°
0°
0°
45°
45°
0°
22
,5°
45°
22 239105 18
