Українська | 57
Bosch Power Tools 2 609 003 950 | (28.9.09)
Для встановлення точного кута нахилу пра-
воруч і ліворуч на опорній плиті передбачені
точки фіксації на 0°, 22,5° і 45°. Нахиліть
опорну плиту 5 в необхідне положення, ко-
ристуючись шкалою 18. Інші кути нахилу
можна встановити за допомогою кутоміра.
Після цього посуньте опорну плиту 5 до упору
в напрямку пилкового полотна 8.
Пересуньте кріплення 16 так, щоб напрямний
ролик 7 прилягав до тильного боку пилквого
полотна. Точне розпилювання можливе лише
за умови, що напрямний ролик щільно приля-
гає до тильного боку пилкового полотна.
Знову затягніть гвинт 17.

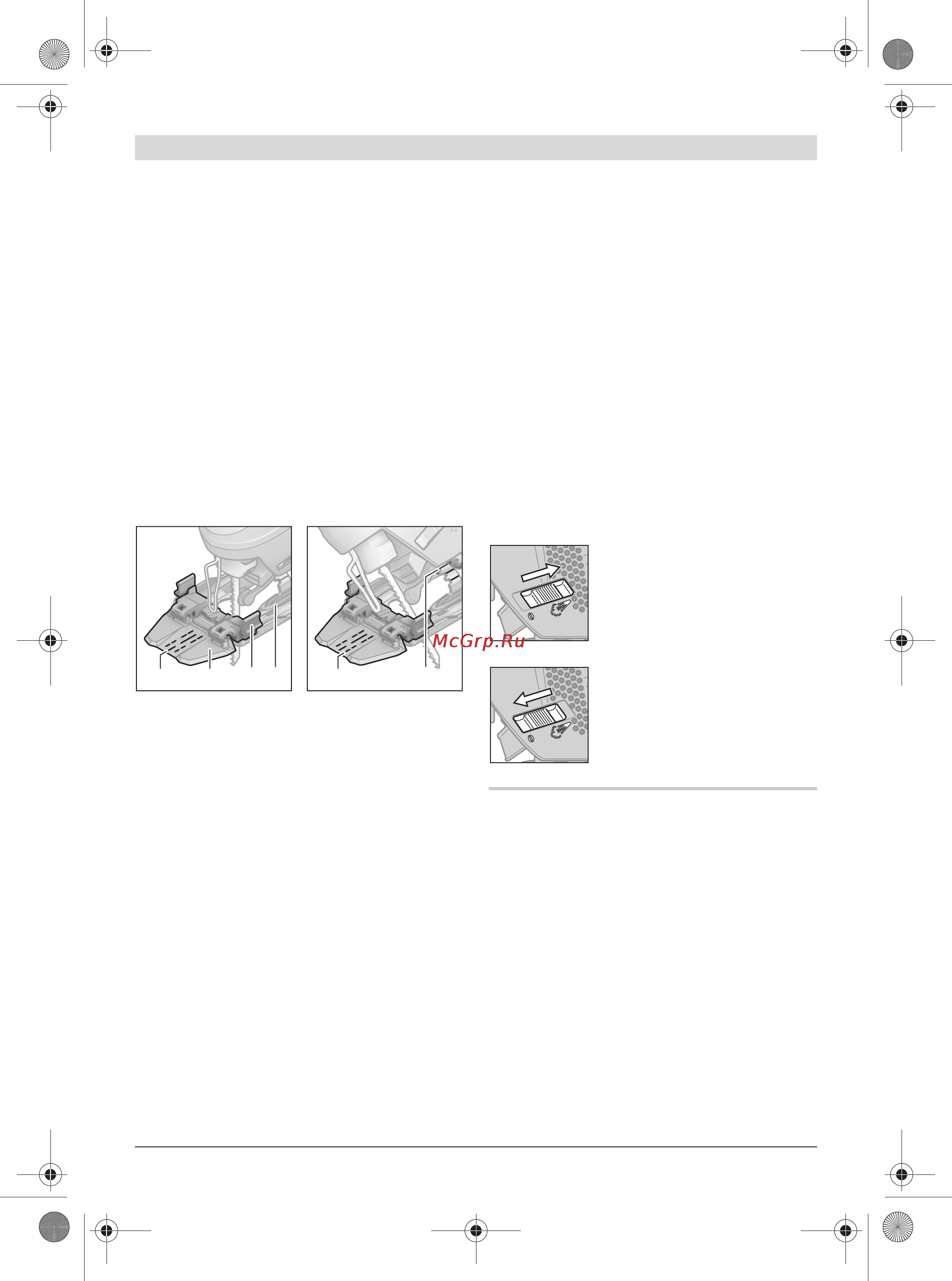

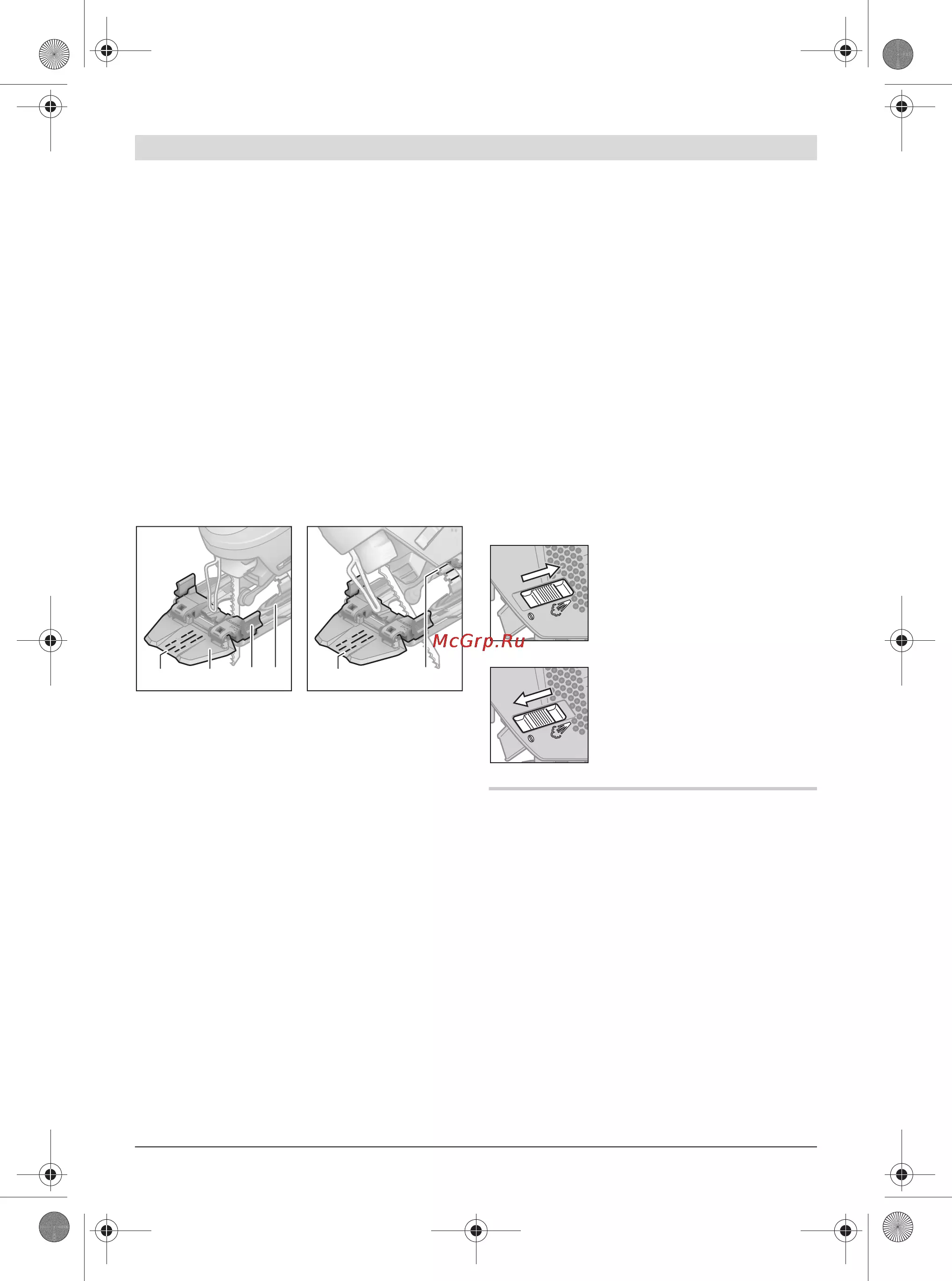

Контроль лінії розпилювання при
розпилюванні під нахилом
Для контролю лінії розпилювання на віконці
для «Cut Control» 9 є позначка 22 для
розпилювання під прямим кутом 0° та по
одній позначці 23 для розпилювання під
правим та лівим кутом 45° відповідно до
шкали 18.
Кут розпилювання в межах між 0° і 45°
визначається пропорційно. Позначку можна
додатково нанести на віконці для
«Cut Control» 9 маркером, що стирається, і
потім знову стерти.
Щоб досягти точних результатів
розпилювання, рекомендується спочатку
зробити пробне розпилювання.
Пересування опорної плити (див. мал. D)
Для розпилювання близько коло краю опорну
плиту 5 можна пересунути назад.
Встроміть пилкове полотно 8.
Відпустіть гвинт 17 і потягніть опорну плиту 5
до упору в напрямку витяжного патрубка 4.
Пересуньте кріплення 16 так, щоб напрямний
ролик 7 прилягав до тильного боку пилквого
полотна. Точне розпилювання можливе лише
за умови, що напрямний ролик щільно приля-
гає до тильного боку пилкового полотна.
Знову затягніть гвинт 17.
Розпилювання із зміщеною опорною плитою 5
можливе лише під кутом 0°
. Крім того, не
можна застосовувати вузол контролю лінії
розпилювання «Cut Control» з цоколем 10,
паралельний упор з пристроєм для кругового
розпилювання 19 (приладдя) та захист від
виривання матеріалу 14.
Пристрій для здування стружки
Потоком повітря з пристрою для здування
стружки 6 можна здувати стружку з лінії роз-
пилювання.
Початок роботи
f Зважайте на напругу в мережі! Напруга
джерела струму повинна відповідати зна-
ченню, що зазначене на табличці з харак-
теристиками електроприладу. Електро-
прилад, що розрахований на напругу
230 В, може працювати також і при 220 В.
Вмикання/вимикання
Щоб увімкнути електроприлад, натисніть на
вимикач 2.
Щоб зафіксувати вимикач 2, тримайте його
натиснутим і посуньте фіксатор 1 праворуч
або ліворуч.
Щоб вимкнути електроприлад, відпустіть ви-
микач 2. Якщо вимикач 2 зафіксований, спо-
чатку натисніть на нього і потім відпустіть його.
45°
0°
45°
0°
0°
45°
45°
0°
22
,5°
45°
22 239105 18
Вмикання пристрою для зду-
вання стружки: При роботі з
деревиною, пластмасою тощо
із зніманням великої кількості
стружки посуньте вимикач 6 в
напрямку витяжного патрубка.
Вимкнення пристрою для зду-
вання стружки: При роботі з
металом, а також з під'єднаним
пиловідсмоктувачем посуньте
вимикач 6 в напрямку
пилкового полотна.
