12 | Polski
2 609 003 950 | (28.9.09) Bosch Power Tools
Następnie do oporu wsunąć podstawę 5
wkierunku brzeszczotu 8.
Zamocowanie 16 przesunąć tak, by rolka pro-
wadząca 7, przylegała do grzbietu brzeszczota.
Precyzyjne cięcia możliwe są tylko wtedy, gdy
rolka prowadząca przylega ściśle do grzbietu
brzeszczotu.
Dokręcić ponownie śrubę 17.

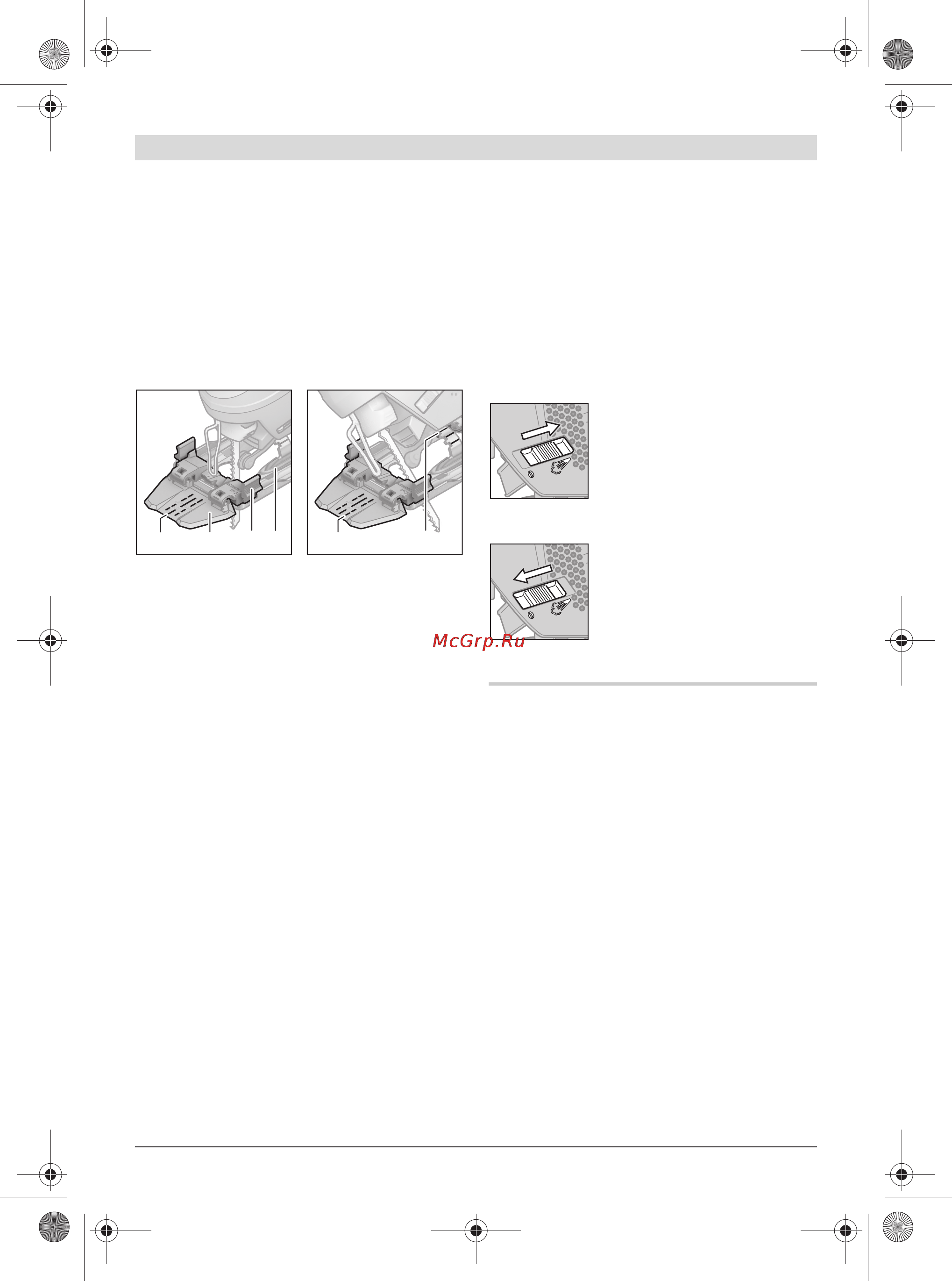

Kontrola linii cięcia przy cięciach ukośnych
Dla ułatwienia kontroli linii cięcia na okienku
„Cut Control“ 9 umieszczony został wskaźnik 22
cięcia pod kątem prostym 0° i po jednym
wskaźniku 23 cięcia w lewą lub w prawą stronę
pod kątem 45° zgodnie z podziałką 18.
Wskaźnik cięcia pod kątem między 0° i 45°
można uzyskać proporcjonalnie. Można go
dodatkowo zaznaczyć na okienku „Cut Control“
9 za pomocą niezmywalnego pisaka, a potem
ponownie usunąć.
W przypadku cięć precyzyjnych należy
uprzednio wykonać cięcia próbnego.
Przestawianie płyty podstawy (zob. rys. D)
Wykonywanie cięć w pobliżu krawędzi możliwe
jest po przestawieniu podstawy 5 w jej tylne
położenie.
Wstawić brzeszczot 8.
Zwolnić śrubę 17 i przesunąć podstawę 5 do
oporu w kierunku króćca odsysania 4.
Zamocowanie 16 przesunąć tak, by rolka pro-
wadząca 7, przylegała do grzbietu brzeszczota.
Precyzyjne cięcia możliwe są tylko wtedy, gdy
rolka prowadząca przylega ściśle do grzbietu
brzeszczotu.
Dokręcić ponownie śrubę 17.
Cięcie z przesuniętą stopką 5 jest możliwe tylko
w przypadku cięć pod kątem 0°. Oprócz tego
nie wolno stosować kontroli linii cięcia „Cut
Control“ wraz z podstawą 10, prowadnicy
równoległej z prowadnicą kołową 19 (osprzęt)
jak również osłony przeciwodpryskowej
14.
Urządzenie wydmuchowe wiórów
Dzięki funkcji nadmuchu, który usuwa wióry 6,
użytkownik może przez cały czas obserwować
linię cięcia.
Uruchamianie
f Należy zwrócić uwagę na napięcie sieci!
Napięcie źródła prądu musi zgadzać się
z danymi na tabliczce znamionowej elektro-
narzędzia. Elektronarzędzia przeznaczone
do pracy pod napięciem 230 V można
przyłączać również do sieci 220 V.
Włączanie/wyłączanie
W celu włączenia elektronarzędzia nacisnąć
włącznik/wyłącznik 2.
W celu unieruchomienia włącznika/wyłącznika
2, należy go wcisnąć i przytrzymując go w tej
pozycji, przesunąć blokadę 1 na prawo lub lewo.
W celu wyłączenia elektronarzędzia zwolnić
włącznik/wyłącznik 2. Przy zablokowanym
włączniku/wyłączniku 2 nacisnąć go najpierw
inastępnie zwolnić.
45°
0°
45°
0°
0°
45°
45°
0°
22
,5°
45°
22 239105 18
Włączenie urządzenia wydmu-
chowego wiórów: W przypadku
prac, przy których powstaje
duża ilość odpadów –
w drewnie, tworzywach sztucz-
nych itp., należy przesunąć prze-
łącznik 6 w kierunku króćca.
Wyłączenie urządzenia wydmu-
chiwania wiórów: W przypadku
prac w metalu, jak również przy
zamontowanym systemie odsy-
sania pyłu, należy przesunąć
przełącznik 6 w kierunku
brzeszczotu.
