Slovensky | 29
Bosch Power Tools 2 609 003 950 | (28.9.09)
Na nastavenie precízneho uhla zošikmenia majú
vodiace sane na pravej i ľavej strane zaskako-
vacie body pri uhlových hodnotách 0°, 22,5° a
45°. Pootočte vodiace sane 5 podľa stupnice 18
do požadovanej polohy. Ostatné uhly zošikme-
nia môžete nastavovať pomocou uhlomera.
Potom posuňte vodiace sane 5 až na doraz
smerom k pílovému listu 8.
Posuňte držiak 16 tak, aby vodiaca kladka 7
priliehala k chrbtu pílového listu. Vytvárať pre-
cízne rezy je možné iba vtedy, keď vodiaca
kladka tesne prilieha k chrbtu pílového listu.
Skrutku znova 17 dobre dotiahnite.

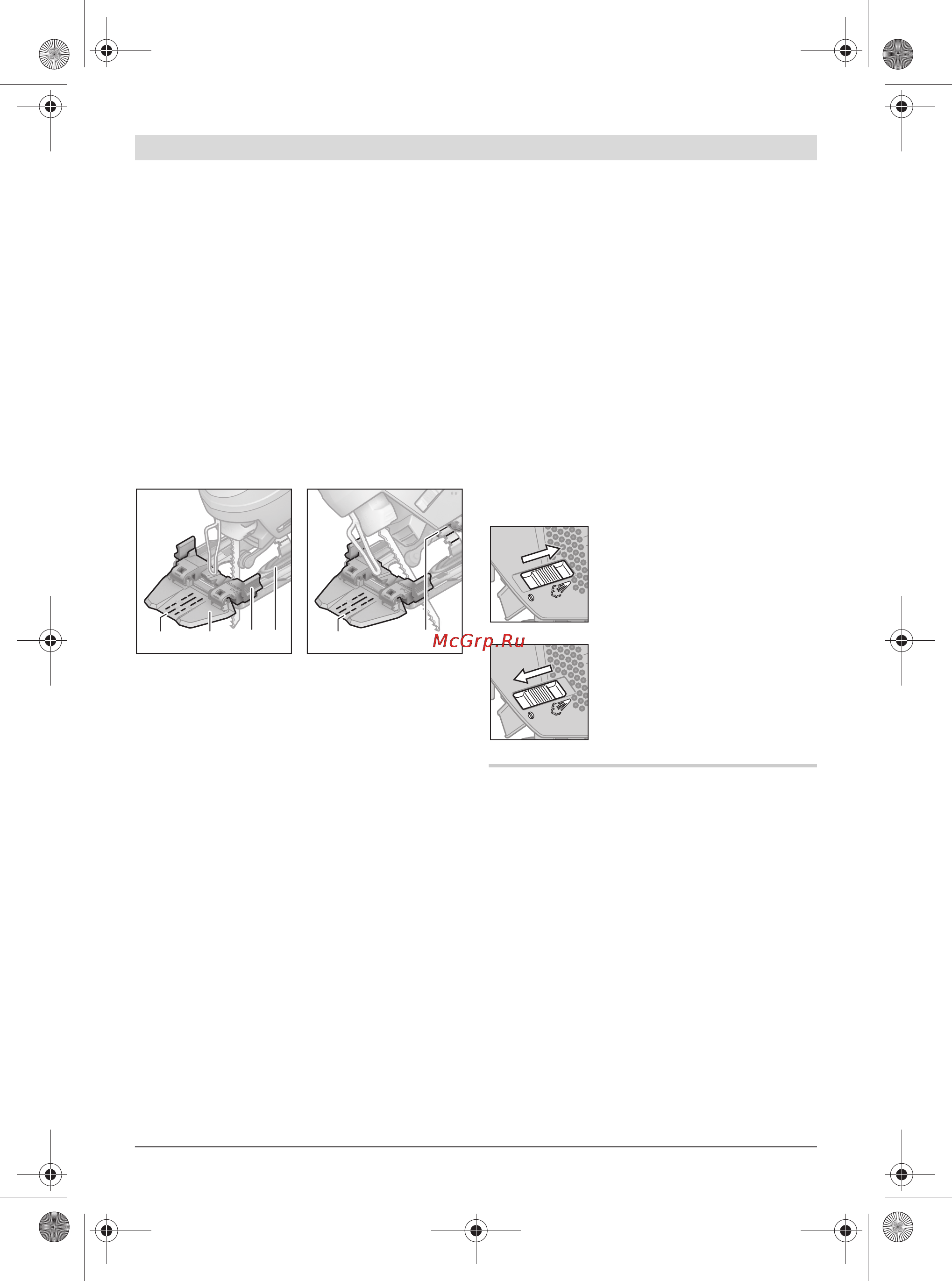

Kontrola čiary rezu pri šikmých rezoch
Na kontrolu čiary rezu (línie rezu) sú na okienku
pomôcky na kontrolu rezu „Cut Control“ 9
umiestnené jedna značka 22 pre pravouhlý rez s
uhlom 0° und je eine Markierung 23 a po jednej
značke pre šikmý rez smerom doprava a smerom
doľava s uhlom zošikmenia 45° so zreteľom na
stupnicu 18.
Značky rezov pre uhly zošikmenia medz 0° a 45°
z toho vyplývajú proporcionálne. Možno ich
urobiť na okienku pomôcky na kontrolu rezu
„Cut Control“ 9 dodatočne pomocou
zotierateľnej fixky a potom opäť ich jednoducho
zotrieť.
Ak potrebujete niečo urobiť veľmi presne a na
mieru, odporúčame Vám vykonať skúšobný rez.
Prestavenie vodiacich saní (pozri obrázok D)
Pri pílení blízko okraja treba vodiace sane 5 pre-
sunúť smerom dozadu.
Vložte (nový) pílový list 8.
Uvoľnite skrutku 17 a posuňte vodiace sane 5 až
na doraz smerom k odsávaciemu nátrubku 4.
Posuňte držiak 16 tak, aby vodiaca kladka 7
priliehala k chrbtu pílového listu. Vytvárať pre-
cízne rezy je možné iba vtedy, keď vodiaca
kladka tesne prilieha k chrbtu pílového listu.
Skrutku znova 17 dobre dotiahnite.
Rezanie s posunutými vodiacimi saňami 5 je
možné len s uhlom sklonu 0°. Okrem toho sa pri
vykonávaní kontroly rezu pomocou pomôcky
„Cut Control“ s pätkou 10 nesmú používať
paralelný doraz s vyrezávačom kruhových
otvorov 19 (príslušenstvo) ani chránič proti
vytrhávaniu materiálu 14.
Zariadenie na odfukovanie triesok
Prúdom vzduchu môže zariadenie na odfukova-
nie triesok 6 udržiavať líniu rezu čistú bez
triesok.
Uvedenie do prevádzky
f Všimnite si napätie siete! Napätie zdroja
prúdu musí mať hodnotu zhodnú s údajmi
na typovom štítku ručného elektrického
náradia. Výrobky označené pre napätie
230 V sa smú používať aj s napätím 220 V.
Zapínanie/vypínanie
Na zapnutie ručného elektrického náradia
stlačte vypínač 2.
Na aretovanie vypínač 2 podržte v stlačenej
polohe a aretáciu posuňte 1 smerom doprava
alebo doľava.
Na vypnutie ručného elektrického náradia
uvoľnite vypínač 2. Ak je vypínač zaaretovaný 2
vypínač najprv stlačte a potom ho uvoľnite.
45°
0°
45°
0°
0°
45°
45°
0°
22
,5°
45°
22 239105 18
Zapnutie zariadenia na odfuko-
vanie triesok: Ak budete obrábať
s veľkým úberom triesky drevo,
plasty a pod., posuňte vypínač 6
smerom k odsávaciemu hrdlu.
Vypnutie zariadenia na odfuko-
vanie triesok: Ak budete obrábať
kov, alebo ak máte pripojené
odsávacie zariadenie, posuňte
vypínač 6 smerom k pílovému
listu.
