Русский | 47
Bosch Power Tools 2 609 003 950 | (28.9.09)
Присоединение пылеотсоса
Насадите шланг отсасывания 3 (принадлеж-
ности) на патрубок отсоса 4. Соедините шланг
отсасывания 3 с пылесосом (принадлежнос-
ти). Обзор возможностей присоединения к
различным пылесосам Вы найдете в конце
настоящего руководства.
Выключайте сдув опилок при подключенном
пылесосе (см. «Система сдува опилок»).
Пылесос должен быть пригоден для обрабаты-
ваемого материала.
Применяйте специальный пылесос для отсасы-
вания особо вредных для здоровья видов
пыли – возбудителей рака или сухой пыли.
Работа с инструментом
Режимы работы
f Перед всеми работами с
электроинструментом вытаскивайте
штепсель из розетки.
Настройка угла распила (см. рис. D–E)
Опорную плиту 5 можно поворачивать влево
или вправо на угол до 45°.
Вставьте пильное полотно 8.
При пилении с наклоном не может быть ис-
пользован противоскольный вкладыш 14.
Отпустите винт 17 и сместите опорную плиту 5
слегка в направлении патрубка отсоса 4.
Для настройки точного угла наклона опорная
плита оснащена слева и справа точками фик-
сирования для значений в 0°, 22,5° и 45°.
Поверните опорную плиту 5 в соответствии со
шкалой 18 в желаемое положение. Другие зна-
чения угла наклона могут быть установлены с
помощью угломера.
Затем сместите опорную плиту 5 в направ-
ление пильного полотна 8 до упора.
Передвиньте крепление 16 так, чтобы направ-
ляющий ролик 7 прилегал к спинке пильного
полотна. Точные пропилы возможны только
при плотном прилегании направляющего
ролика к спинке пильного полотна.
Затяните винт 17.

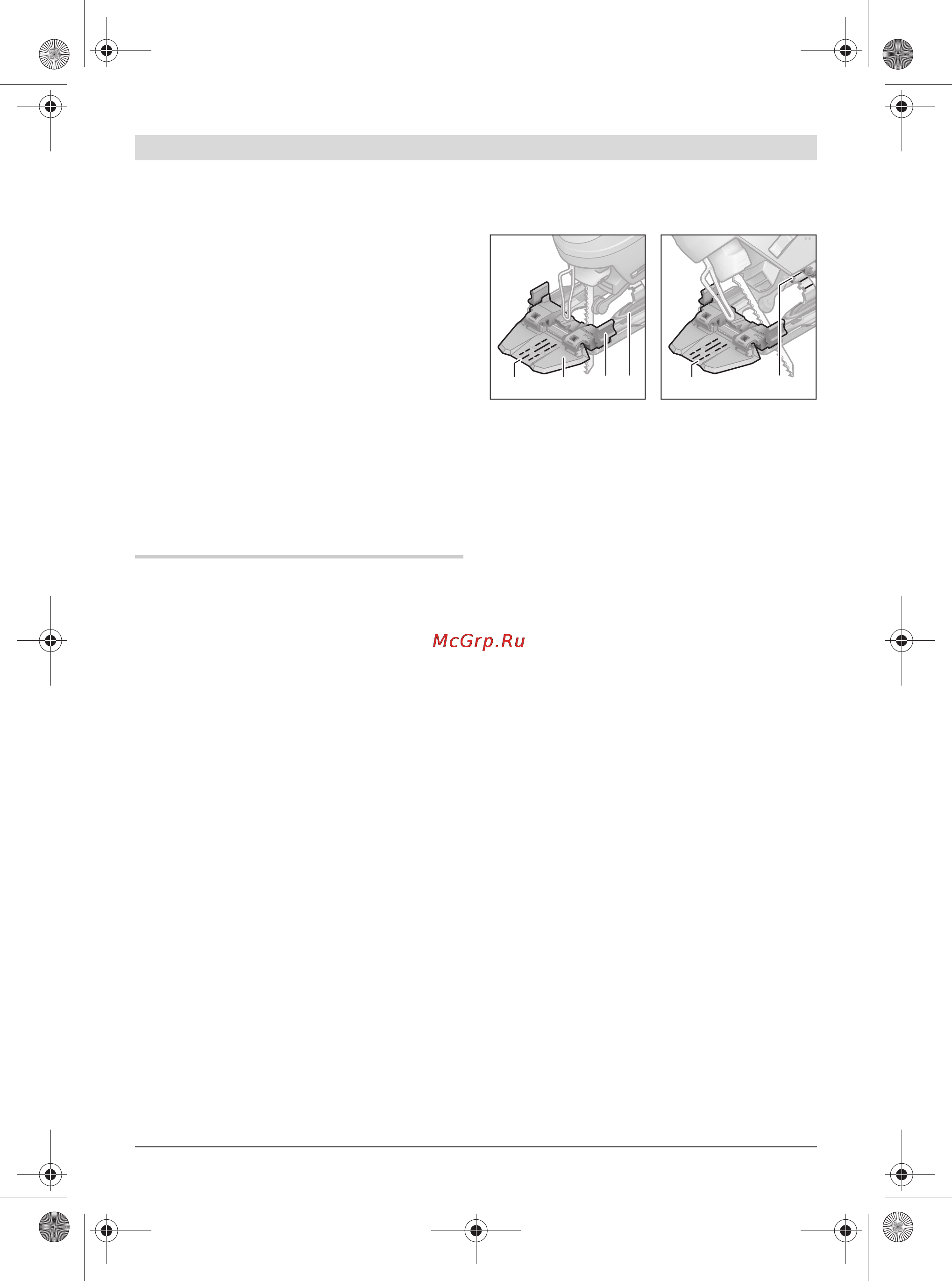

Контроль линии распила при косой
распиловке
Для контроля линии распила на окошке «Cut
Control» 9 есть метка 22 для распиливания под
прямым углом 0° и по одной метке 23 для
распиливания под правым и левым углом 45°
в соответствии со шкалой 18.
Угол распиливания в диапазоне между 0° и
45° определяется пропорционально. Метку
можно дополнительно обозначить на окошке
для контроля линии распиливания «Cut
Control» 9 стирающимся маркером и потом
снова стереть.
Чтобы достичь точных результатов,
рекомендуется сначала сделать пробный
пропил.
Смещение опорной плиты (см. рис. D)
При пилении вблизи кромки опорная плита 5
может быть смещена назад.
Вставьте пильное полотно 8
.
Отпустите винт 17 и сместите опорную плиту 5
до упора в направлении патрубка отсоса 4.
Передвиньте крепление 16 так, чтобы направ-
ляющий ролик 7 прилегал к спинке пильного
полотна. Точные пропилы возможны только
при плотном прилегании направляющего
ролика к спинке пильного полотна.
Затяните винт 17.
Распиливание со смещенной опорной плитой
5 возможно только под углом 0°. Кроме того,
нельзя использовать узел контроля линии
распила «Cut Control» с цоколем 10,
параллельный упор с приспособлением для
вырезания по кругу 19 (принадлежность), а
также противоскольный вкладыш 14.
45°
0°
45°
0°
0°
45°
45°
0°
22
,5°
45°
22 239105 18
