3
воздухе.
Работать вдали от источников открытого огня, искр, не
курить во время работы.
Не дотрагиваться руками, ногами, а также одеждой до
вращающихся фрез культиватора. Двигатель, глушитель
и редуктор культиватора нагреваются при работе и ос-
таются горячими некоторое время после остановки дви-
гателя.
Останавливать двигатель:
‐ после окончания работы с культиватором;
‐ при проведении технического обслуживания и ре-
монта;
‐ при перемещении культиватора с одного обрабаты-
ваемого участка на другой.
Хранить культиватор и бензин в безопасном месте на
расстоянии от источников искр, огня и нагревательных
приборов, в месте недоступном для детей.
Перед постановкой культиватора на хранение в закрытое
помещение дождаться полного охлаждения двигателя.
Запасные части должны соответствовать требованиям
изготовителя. Использовать только оригинальные запас-
ные части.
Ремонт культиватора должен осуществляться только в
уполномоченном сервисном центре.
Устройства обеспечения безопасности.
Защитные устройства обеспечения безопасности предо-
храняют пользователя от травм в процессе работы и
должны всегда находиться в исправном состоянии.
Запрещается любыми способами менять конструкцию
или блокировать работу защитных устройств.
Рычаг сцепления.
При отпускании рычага сцепления фрезы культиватора
останавливаются.
Защитный кожух.
Предохраняют пользователя от травм выбрасываемыми
из
-под фрез культиватора кусками земли и посторонними
предметами.
Поперечная перекладина рукоятки управления.
Обеспечивает безопасное расстояние между пользова-
телем и вращающимися фрезами культиватора.
Пусковой выключатель.
(для моделей с двигателем SunGarden).
Переключение пускового выключателя в положение
0/“OFF” (“Выключено”) останавливает двигатель.

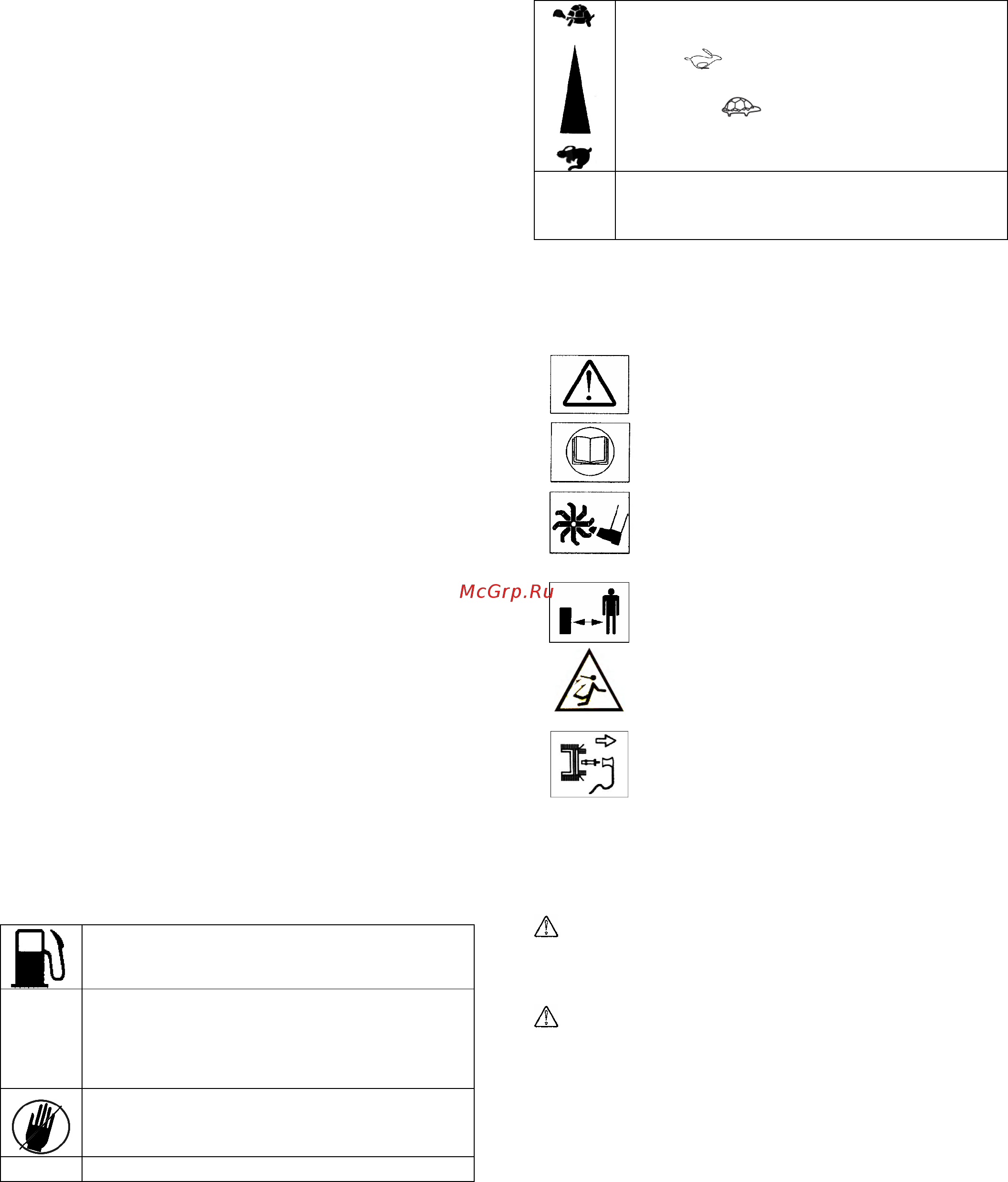

Информация на культиваторе.
Для обеспечения безопасной работы и обслуживания
культиватора некоторые символы имеют рельефное или
трафаретное изображение.
Место для заправки бензином.
Расположение: На крышке топливного бака.
OHV
Обозначение двигателя с верхним
расположением клапанов (для двигателя
SunGarden).
Расположение: На крышке клапанного
механизма
.
ВНИМАНИЕ: ГОРЯЧАЯ ПОВЕРХНОСТЬ!
Расположение: На корпусе глушителя.
START Расположение: На рукоятке шнура стартера.
Наклейки с обозначением операций, произ-
водимых органами управления.
В зависимости от модели двигателя изображение накле-
ек и их расположение может отличаться от представлен-
ного в Руководстве.
Рычаг управления дроссельной заслонкой (в
зависимости от модели двигателя).
“Заяц”/ - Максимальные обороты двига-
теля.
“
Черепаха”/ - Минимальные обороты
двигателя
.
Расположение: На рукоятки управления.
I / ON
0 / OFF
Пусковой выключатель (для моделей с дви-
гателем SunGarden)
Расположение: На корпусе двигателя.
Предупреждающие символы.
На защитном кожухе культиватора имеется наклейка с
предупреждающими символами. Перед началом экс-
плуатации ознакомьтесь и руководствуйтесь предупреж-
дающими символами для безопасной работы.
Перед использованием культиватора про-
читайте Руководство по эксплуатации и,
особенно, требования раздела "Для Ва-
шей безопасности".
Опасность получения травм вращающи-
мися фрезами.
Держите руки и ноги на безопасном рас-
стоянии от вращающихся фрез.
Опасность получения травм или возмож-
ность повреждений окружающих объектов.
Посторонние лица, особенно дети, а так-
же домашние животные должны нахо-
диться вне рабочей зоны.
ЗАПРЕЩАЕТСЯ РАБОТАТЬ БЕЗ УСТА-
НОВЛЕННОГО ЗАЩИТНОГО КОЖУХА.
Перед проведением работ по обслужива-
нию культиватора отсоедините колпачок
высоковольтного провода от свечи зажи-
гания двигателя.
Символы, приводимые в руководстве по
эксплуатации.
Приведенные ниже символы используются в Руково-
дстве по эксплуатации:
Опасность.
Используется для указания источников опасности, свя-
занных с работой культиватора, при которых пользо-
ватели могут получить травмы.
Предупреждение.
Используется для указания источников опасности, свя-
занных с неправильной эксплуатацией культиватора,
которые могут привести к его повреждениям.
