9
5. Снять двигатель в сборе со сцеплением с культивато-
ра.

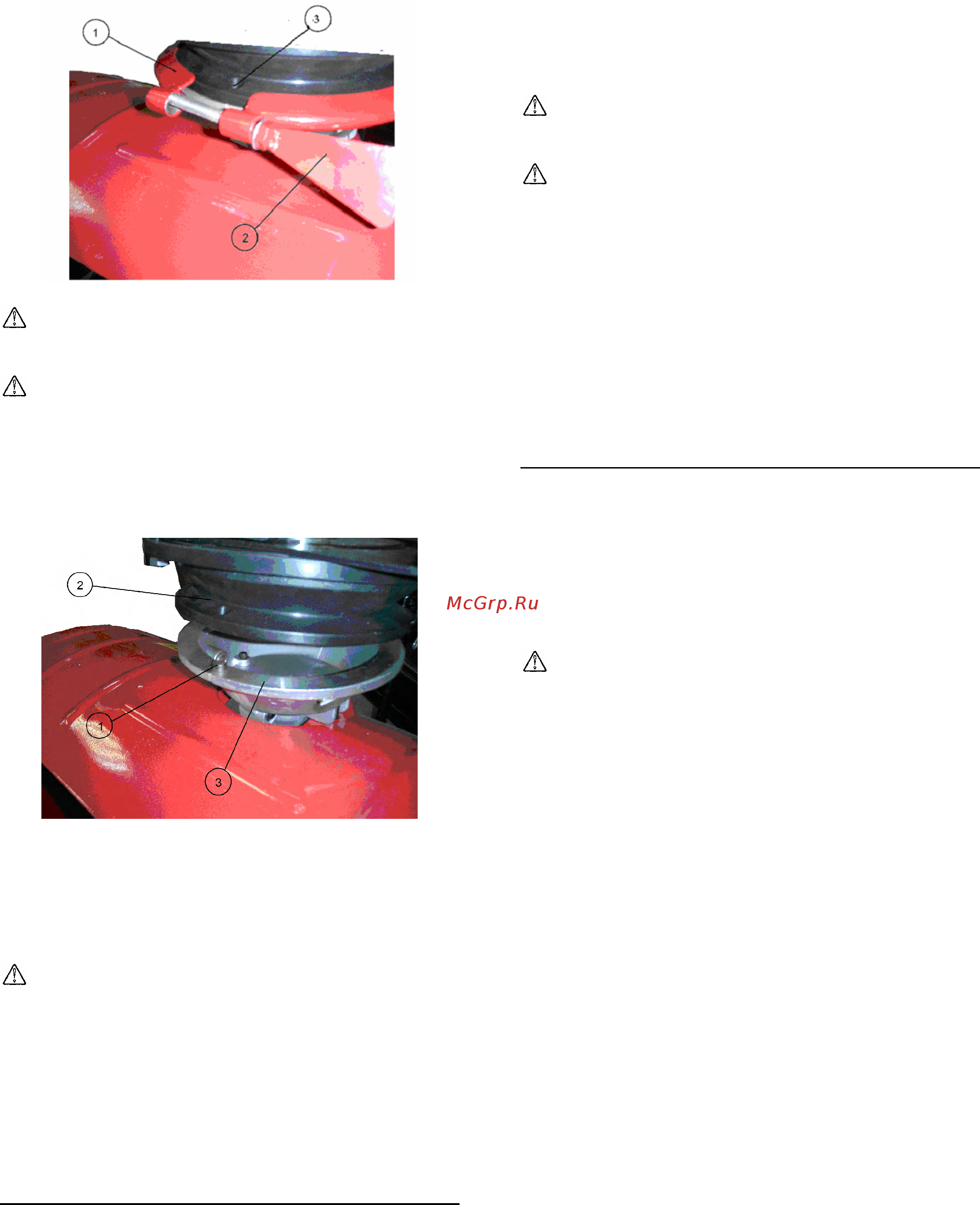

Рис. 14.
Предупреждение.
После снятия, установить двигатель на ровную и чис-
тую поверхность.
Предупреждение.
Запрещается наклонять и переворачивать редуктор.
УСТАНОВКА ДВИГАТЕЛЯ И СЦЕПЛЕНИЯ НА
КУЛЬТИВАТОР.
1. Сориентировать посадочное кольцо корпуса сцепле-
ния (см. рис.15, поз.2) с направляющей шпилькой (поз.1)
посадочного кольца редуктора (поз.3
).
Рис. 15.
2. Прижать двигатель со сцеплением до полного сопри-
косновения посадочных колец корпуса сцепления (поз.2)
и редуктора (поз.3)
.
3.
Установить соединительный хомут (см. рис.14, поз.1)
на посадочные кольца корпуса сцепления и редуктора и
зафиксировать его болтом крепления (см. рис.14, поз.2).
Предупреждение.
При установке двигателя на редуктор убедиться в
отсутствии грязи на фрикционном диске сцепления.
При этом запрещается наклонять и переворачивать
двигатель.
Примечание: Установка двигателя со сцеплением на
культиватор требует определенных физических усилий,
поэтому данную работу рекомендуется выполнять вдво-
ем
.
Транспортирование.
Транспортирование на короткие дистанции.
Для перемещения культиватора с одного обрабатывае-
мого участка на другой используются колеса, установ-
ленные на сошнике.
1. Установить сошник в кронштейне сошника таким обра-
зом, чтобы колеса оказались снизу (см. рис.1).
2. Нажать на рукоятки управления вниз, чтобы фрезы
культиватора не касались поверхности земли.
3. Аккуратно переместить культиватор.
Транспортирование на длинные расстоя-
ния.
Предупреждение.
Запрещается транспортировать культиватор на боку
или в перевернутом состоянии.
Предупреждение.
Запрещается наклонять и переворачивать редуктор.
Перед началом транспортирования:
‐ Остановить двигатель и дождаться полной останов-
ки вращения фрез
.
‐ Снять колпачок высоковольтного провода со свечи
зажигания.
‐ Дождаться полного охлаждения двигателя.
При транспортировании культиватора в кузове автомо-
биля или на прицепе следует закрепить культиватор,
чтобы исключить его самопроизвольное перемещение.
Техническое обслуживание.
Для поддержания высоких эксплуатационных характери-
стик культиватора необходимо проведение его периоди-
ческого обслуживания. Регулярное обслуживание спо-
собствует увеличению ресурса двигателя и обеспечению
его безотказной работы.
Соблюдайте часовые или календарные интервалы об-
служивания, в зависимости от того, какие из них истекут
раньше. В случае работы в неблагоприятных условиях
производите обслуживание чаще.
Опасность.
Опасность получения травм при случайном запуске
двигателя
.
Опасность получения ожогов, т.к. двигатель и глуши-
тель нагреваются во время работы.
Перед проведением технического обслуживания культи-
ватора:
‐ Остановить двигатель и дождаться полной останов-
ки вращения фрез.
‐ Отсоединить колпачок высоковольтного провода от
свечи зажигания.
‐ Дождаться полного охлаждения двигателя.
Перед каждым использованием:
Проверить уровень масла в картере двигателя.
Проверить состояние воздушного фильтра.
Проверить надежность затяжки резьбовых соедине-
ний. При необходимости подтянуть. Проверить со-
стояние защитных устройств.
Один раз в сезон:
Рекомендуется проводить обслуживание культива-
тора в уполномоченном сервисном центре.
