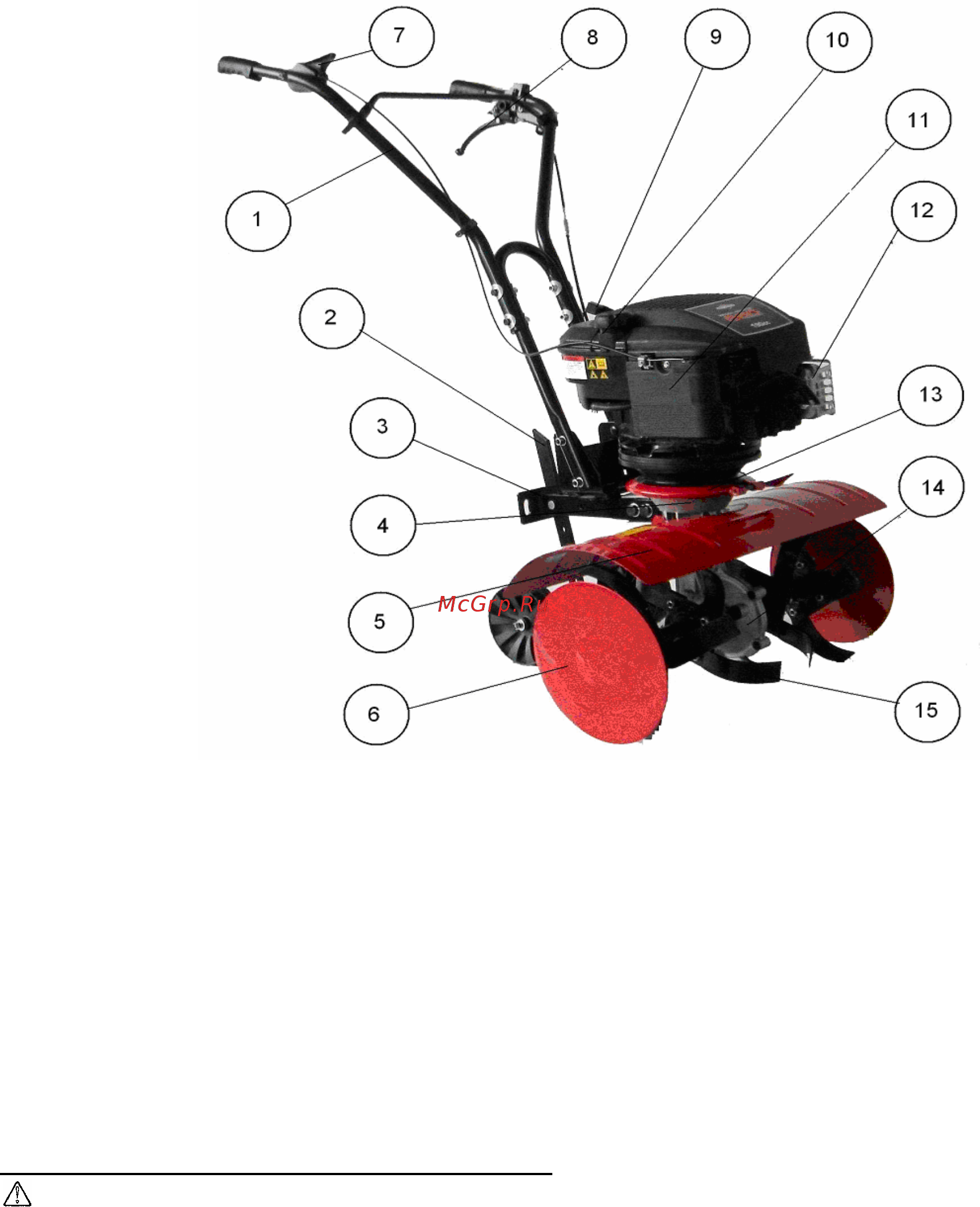

Расположение основных частей культиватора.
Рис. 1.
1. Рукоятка управления.
2. Сошник с транспортными колесами.
3. Кронштейн сошника.
4. Кожух сцепления.
5. Защитный кожух.
6. Боковой диск.
7. Рычаг управления дроссельной заслонкой (*).
8. Рычаг сцепления.
9. Рукоятка стартера.
10. Топливный бак.
11. Воздушный фильтр.
12. Глушитель.
13. Соединительный хомут.
14. Редуктор червячный.
15. Фрезы.
(*) Возможна поставка без рычага
управления дроссельной заслонкой.
Сборка.
Предупреждение.
При распаковывании будьте особенно внимательны,
чтобы не повредить тросик сцепления.
Сборку культиватора производите в соответствии с ил-
люстрациями, приведенными в Руководстве по эксплуа-
тации.
1. Установка кронштейна сцепки.
1. Установить кронштейн сошника (см. рис.4, поз.5) на
выступ корпуса червячного редуктора (поз.6) таким обра-
зом, чтобы опорная пластина была сверху.
2. Совместить два отверстия кронштейна сошника с от-
верстиями в корпусе редуктора и зафиксировать болта-
ми
M12x60 (поз.7) и стопорными гайками с плоскими
шайбами
.
2. Сборка рукоятки управления.
Рукоятка управления состоит из:
‐ Правая верхняя часть (см. рис.2, поз.1);
‐ Левая верхняя часть (см. рис.2, поз.2);
‐ Нижняя часть (см. рис.3, поз.3);
‐ Поперечная перекладина (см. рис.2, поз.5), которая
соединяет левую и правую верхние части рукоятки
управления.
Порядок сборки рукоятки управления:
1. На кронштейне рукоятки управления (см. рис.4., поз.2)
ключом на 13мм (в комплект поставки не входит) откру-
тить гайки М8, снять четыре болта М8х35 с квадратным
подголовником (рис.4 поз.3), гладкие шайбы и шайбы-
гроверы.
