Aerofit X6-T 18,5"LCD [16/59] Внимание

 Шаг 3

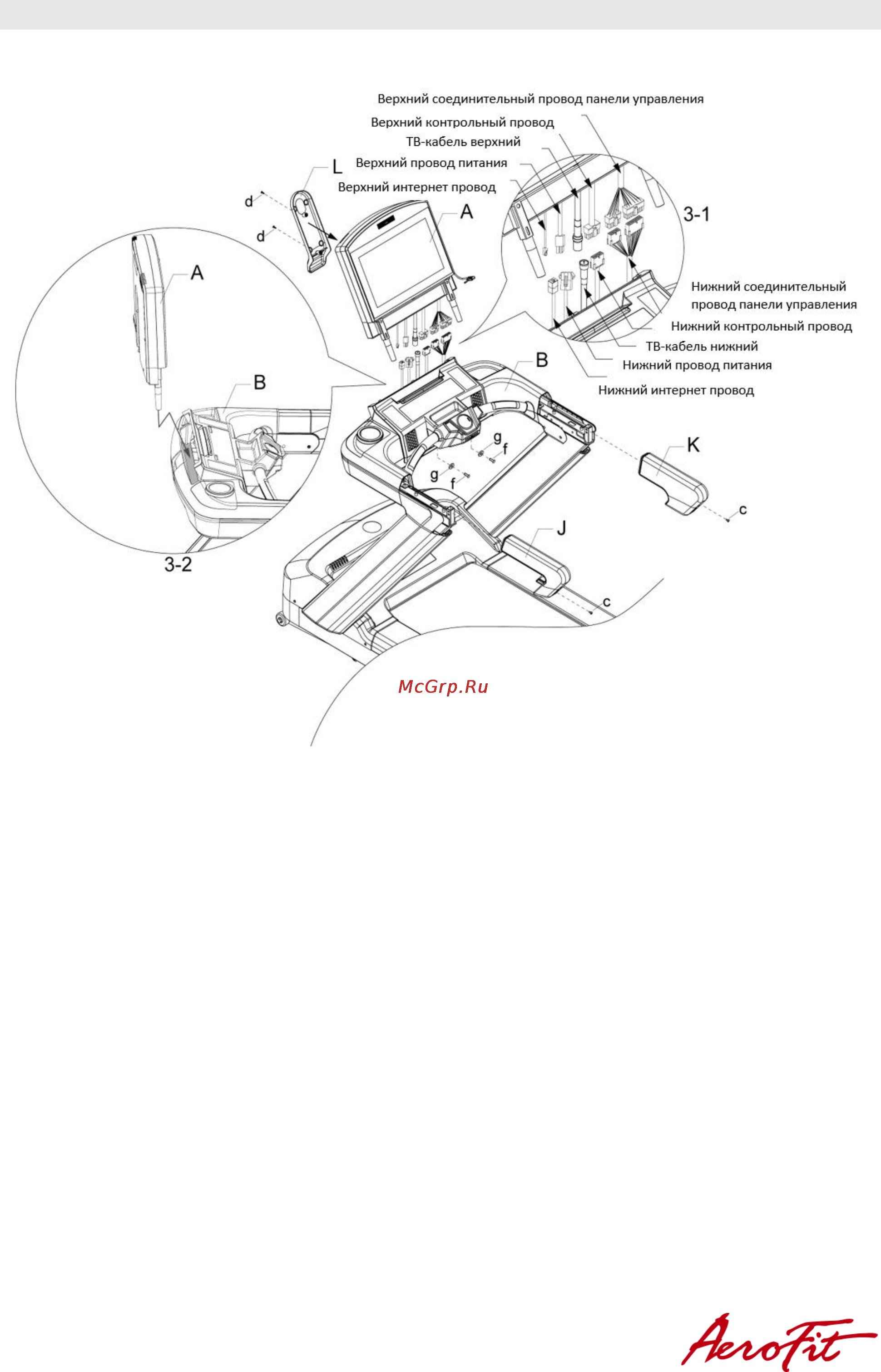

Консоль (А) устанавливается в держатель для консоли (В) согласно рисунку 3-2.

Необходимо соединить все провода, выходящие из держателя (В) с проводами,

выходящими из консоли, как показано на рисунке 3-1. Затем поместите соединенные

провода во внутрь держателя консоли (B). Убедитесь, что ни один из проводов не

пережат, зафиксируйте консоль (А) при помощи болтов (f) и пружинных шайб (g).

Закрепите декоративную крышку консоли (L) с помощью винтов (d), не пережав при

этом провода. Затем прикрепите левую и правую верхние декоративные заглушки (J,

K) к стойкам при помощи винтов (c).

Внимание:

(1) При правильном соединении проводов раздастся щелчок.

(2) В-кабель (нижний) предназначен только для использования с ТВ-системами.

(3) Во избежание травм и увечий, сборку следует проводить вдвоем.

(4) Во избежание падения консоли одному из сборщиков необходимо удерживать ее

вплоть до закрепления ее болтами.

(5) Интернет провод (нижний) предназначен только для подключения к сети интернет.
