─ 13 ─

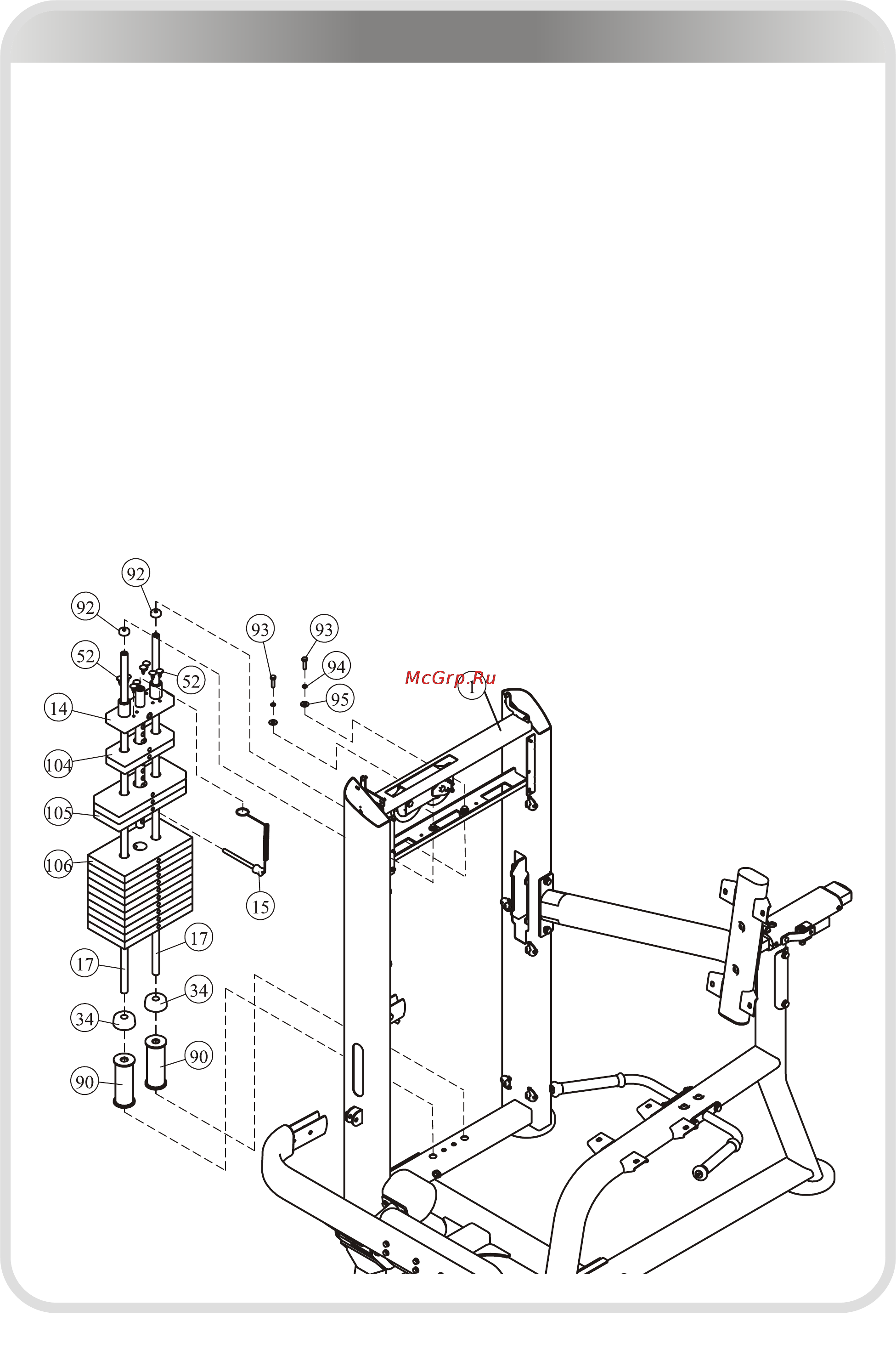

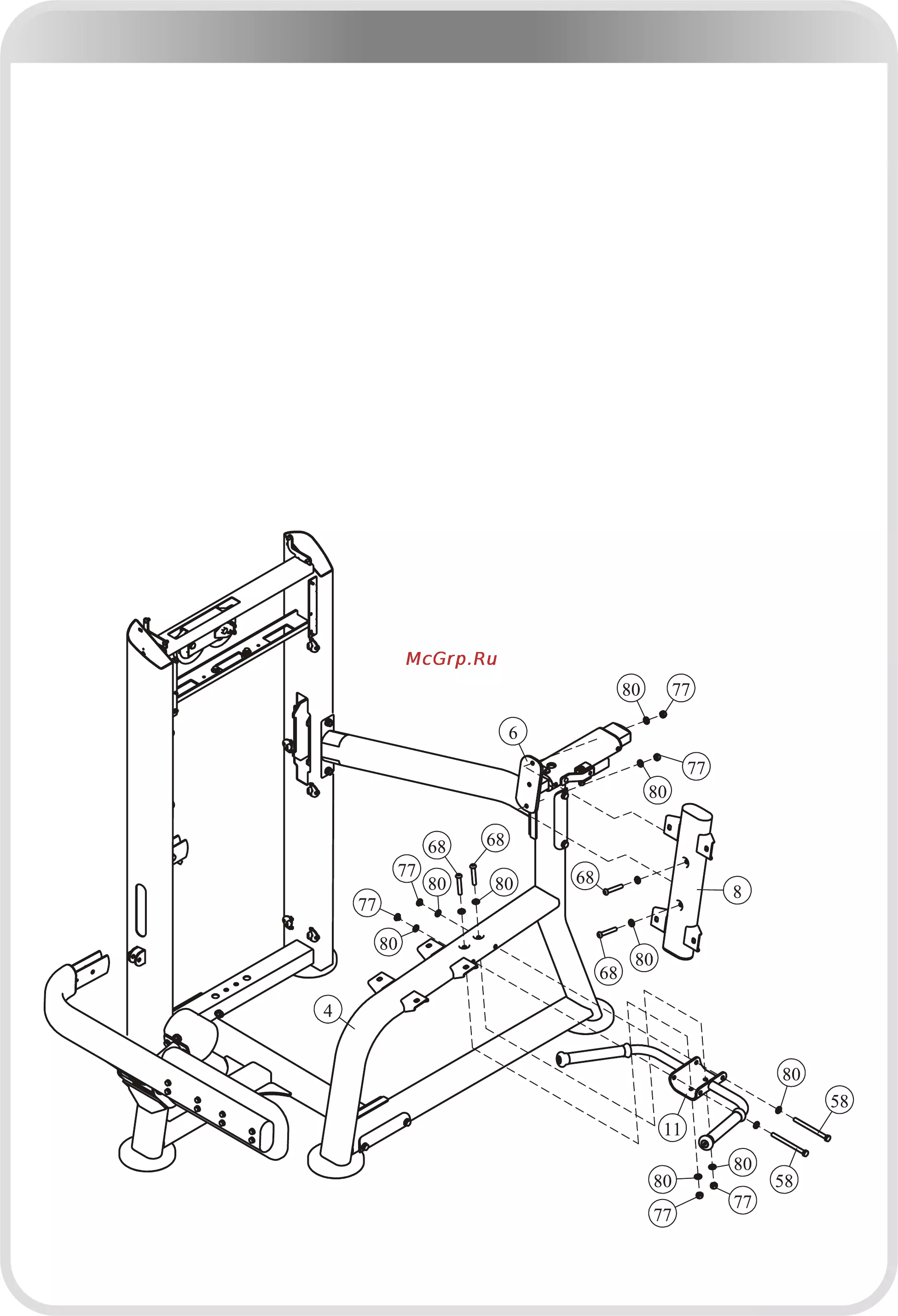

Assembly
STEP 4
1. Attach:
two Guide Rod (#17)
two Weight Stack Space (#90)
two 63.5*Φ19*25.4 Weight Rubber Bumper (#34)
ten Weight Plate 15LBS (#106)
three Weight Plate 10LBS (#105)
two Weight Plate 5LBS (#104)
one Top Plate (#14)
to the Weight Stack Frame (#1) using:
two M8*30 HHB (#93)
two 8 Spring Washers (#94)
two 9* 22*1.6 Flat Washer (#95)
two 29* 19*10 Rubber Plug (#92)
2. Attach the Selector Pin W/Coil (#15) & eight Button (#52) to the Top Plate (#14).
Note: Wrench Tighten bolts and Nylon Lock nuts.
●
●
● Φ
●
●
●
●
●
● Φ
● Φ Φ
● Φ Φ
