9
Перед началом работы
При вертикальной установке центрального блока
При размещении центрального блока вертикально воспользуйтесь полученной в комплекте подставкой.

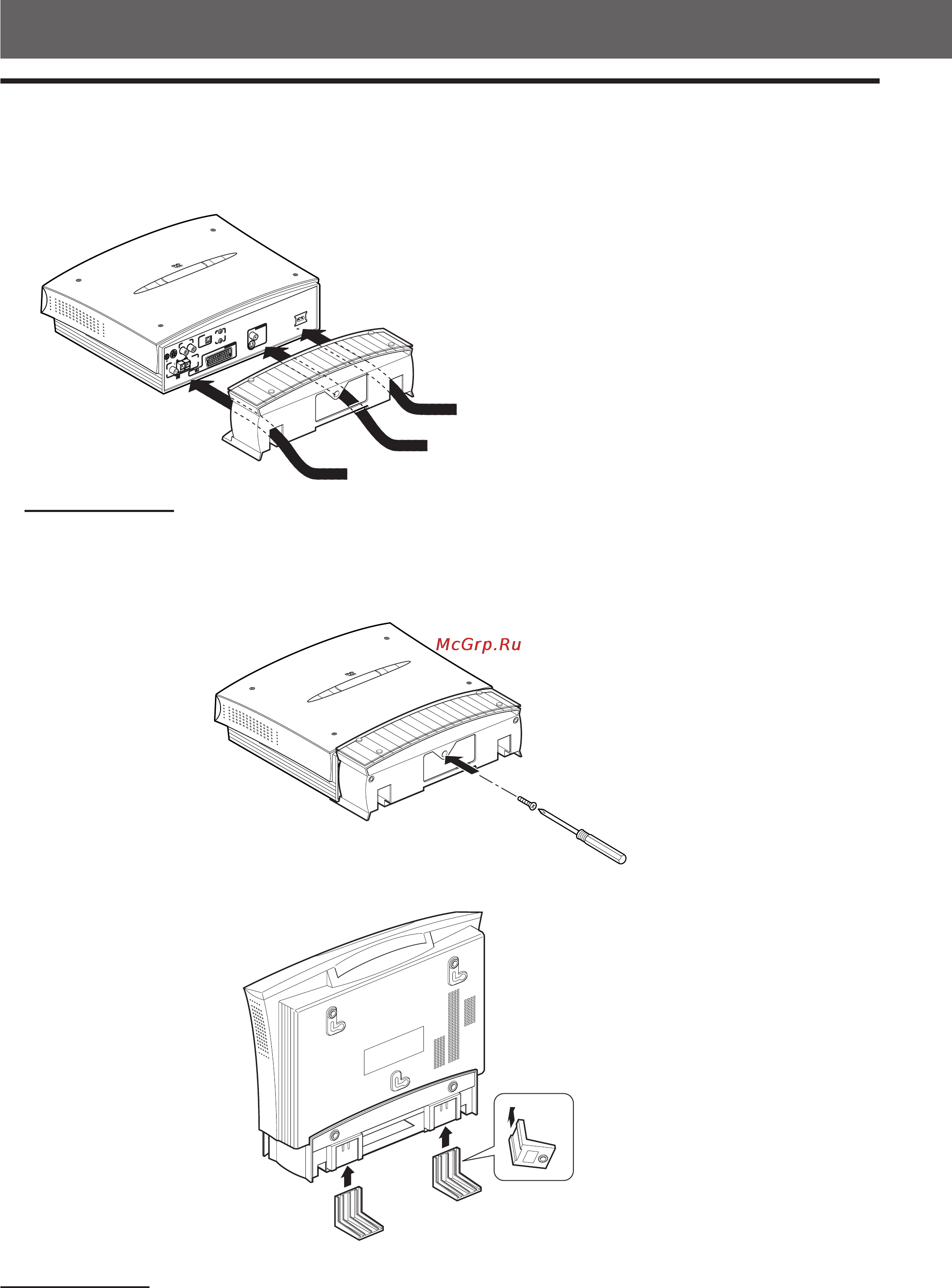

1 Подключите кабели, пропустив их через отверстия в подставке, как показано ниже.
Для получения информации о подключениях см. стр. с 10 пo 15.
ПРИМЕЧАНИЕ:
Для того, чтобы провода не путались, Вам следует лучше разделять три связки проводов.
2 Прикрепите стойку к центральному блоку при помощи полученного в комплекте винта.
3 Прикрепите ножки к подставке.
ПРИМЕЧАНИЕ:
При вертикальном размещении центрального блока избегайте неустойчивых мест. Следите за тем, чтобы центральный блок стоял на
ровной поверхности.
VIDEO
S-VIDEO
Y
P
B
P
R
VIDEO OUT
COMPONENT
ANTENNA
DISP.SET
AUX
TO SP-PWV70
IN
AC IN
AV
COMPU
LINK
AM
COAXIAL
75
AM
RL
HV
FM
EXT
LOOP
DIGITAL IN
OPTICAL
DVD DIGITAL CINEMA SYSTEM
TH-V
70R
VIDEO
S-VIDEO
VIDEO OUT
ANTENNA
DISP.SET
AUX
TO SP-PWV70
IN
AC IN
AV
COMPU
LINK
AM
COAXIAL
75
AM
RL
HV
FM
EXT
LOOP
DIGITAL IN
OPTICAL
DVD DIGITAL CINEMA SYSTEM
TH-V
70R
RGB Y / C
AV OUT
AV
Кабель питания
Системный кабель, видео кабель, кабель SCART, кабель
цифрового выхода и кабель с контактными штекерами RCA
Антенны FM и AM
