JVC TH-V70R [80/82] Технические характеристики
![JVC TH-V70R [80/82] Технические характеристики](/views2/1013586/page80/bg50.png)
77

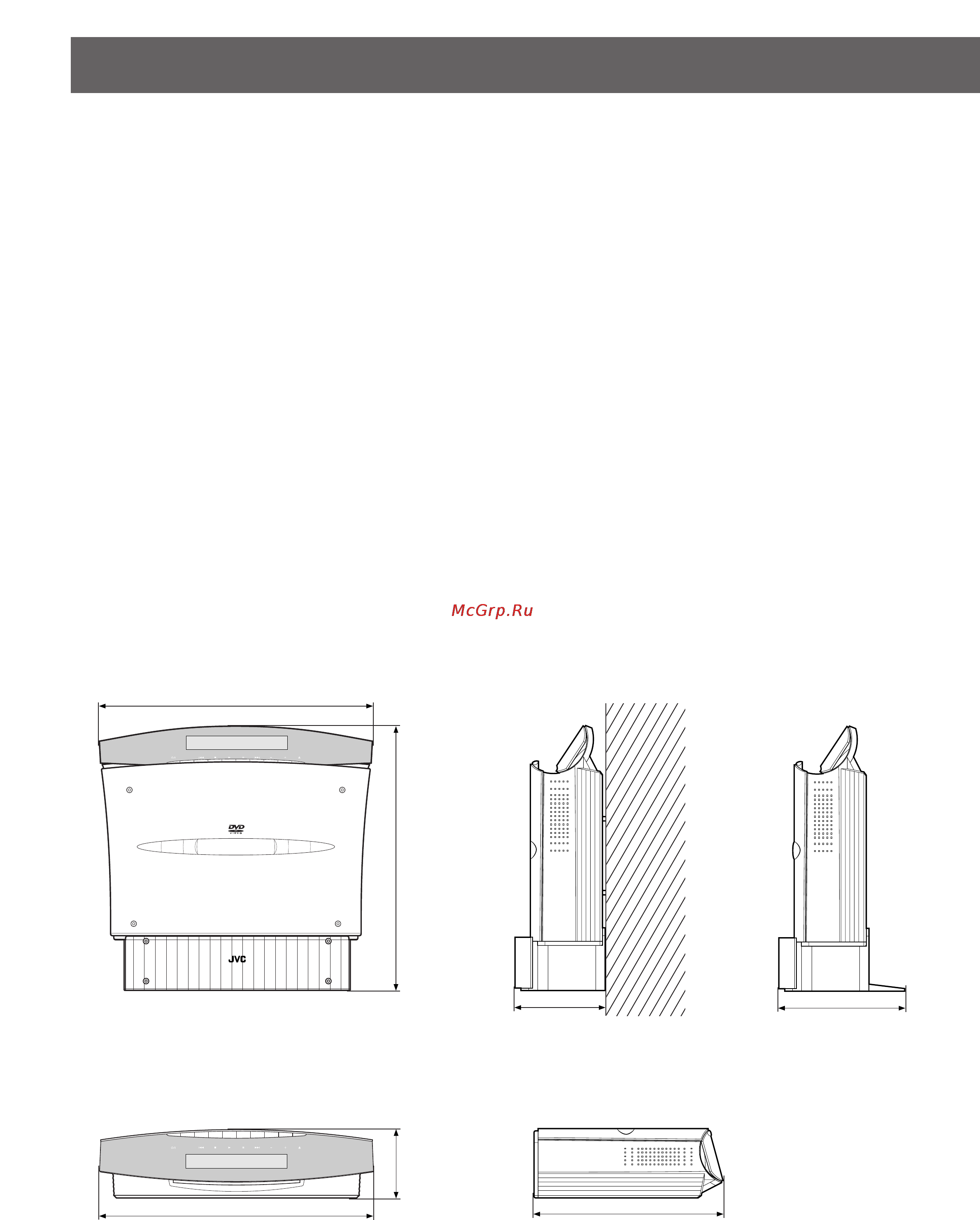

Размеры для установки
Вертикальное размещение
Горизонтальное размещение
Технические характеристики
7Центральный блок (XV-THV70R)
Aудио секция
Общие гармонические искажения 0,02 %
ПРИМЕЧАНИЕ: Это значение было получено при
измерении на разъеме системного
кабеля CONNECTOR.
Входная аудио чувствительность/Сопротивление (при 1 кГц)
Аналоговый вход:
AUX IN : 290 мВ/47 кΩ
Цифровой вход*:
DIGITAL IN (OPTICAL): от –21 дБм дo –15 дБм
(660 нм ±30 нм)
* Соответствует режимам Linear PCM, Dolby Digital, и
DTS Digital Surround (с частотой дискретизации —
32 кГц, 44,1 кГц, 48 кГц)
Видео секция
Цветовая система: PAL
Разрешение по горизонтали: 500 строк
Соотношение сигнал/шум: 66 дБ
(Композитный сигнал при выборе “RGB”)
Уровень выхода
Композитный: 1,0 В(р-р)/75 Ω
S-video-Y: 1,0 В(р-р)/75 Ω
S-video-C: 0,286 В(р-р)/75 Ω
SOURCE VOL
SOURCE
VOL
DVD DIGITAL CINEMA SYSTEM
TH-V
70R
(На стене) (С ножками)
325 мм
311,5 мм
86 мм
105,5 мм 140 мм
325 мм
237 мм
Секция тюнера
Диапазон настройки
FM: 87,50 МГц – 108,00 МГц
AM (MW): 522 кГц – 1 629 кГц
Общее
Требования к питанию: 230 В переменного
тока Ó, 50 Гц
Потребляемая мощность: 23 Вт (при эксплуатации)
1,7 Вт (в режиме
ожидания)
Размеры** (Ш × В × Д): 325 мм × 86 мм × 237 мм
Вес**: 2,95 кг
** Без подставки и ножек
EN71-78_TH-V70R[RUS] 17.05.02, 12:3277
