Перед началом работы
Подключение антенн FM и AM (MW)
• Следите за тем, чтобы антенные кабели не контактировали ни с какими другими разъемами, соединительными
кабелями и кабелями питания. Это может привести к снижению качества приема.
7 Рамочная антенна AM (MW)
VIDEO
S-VIDEO
VIDEO OUT
ANTENNA
DISP.SET
AUX
TO SP-PWV70
IN
AC IN
AV
COMPU
LINK
AM
COAXIAL
75
AM
R
L
HV
FM
EXT
LOOP
DIGITAL IN
OPTICAL
RGB Y / C
AV OUT
AV
1
2
3
Если провод рамочной антенны АМ (MW) покрыт
изоляцией, удалите изоляцию, как показано на
рисунке.
7 Антенна FM
• Поворачивайте рамку
для достижения
оптимального приема.
При низком качестве приема:
Подключите уличный
одиночный провод, покрытый
винилом, к разъему AM EXT, не
отключая при этом рамочную
антенну AM (MW).

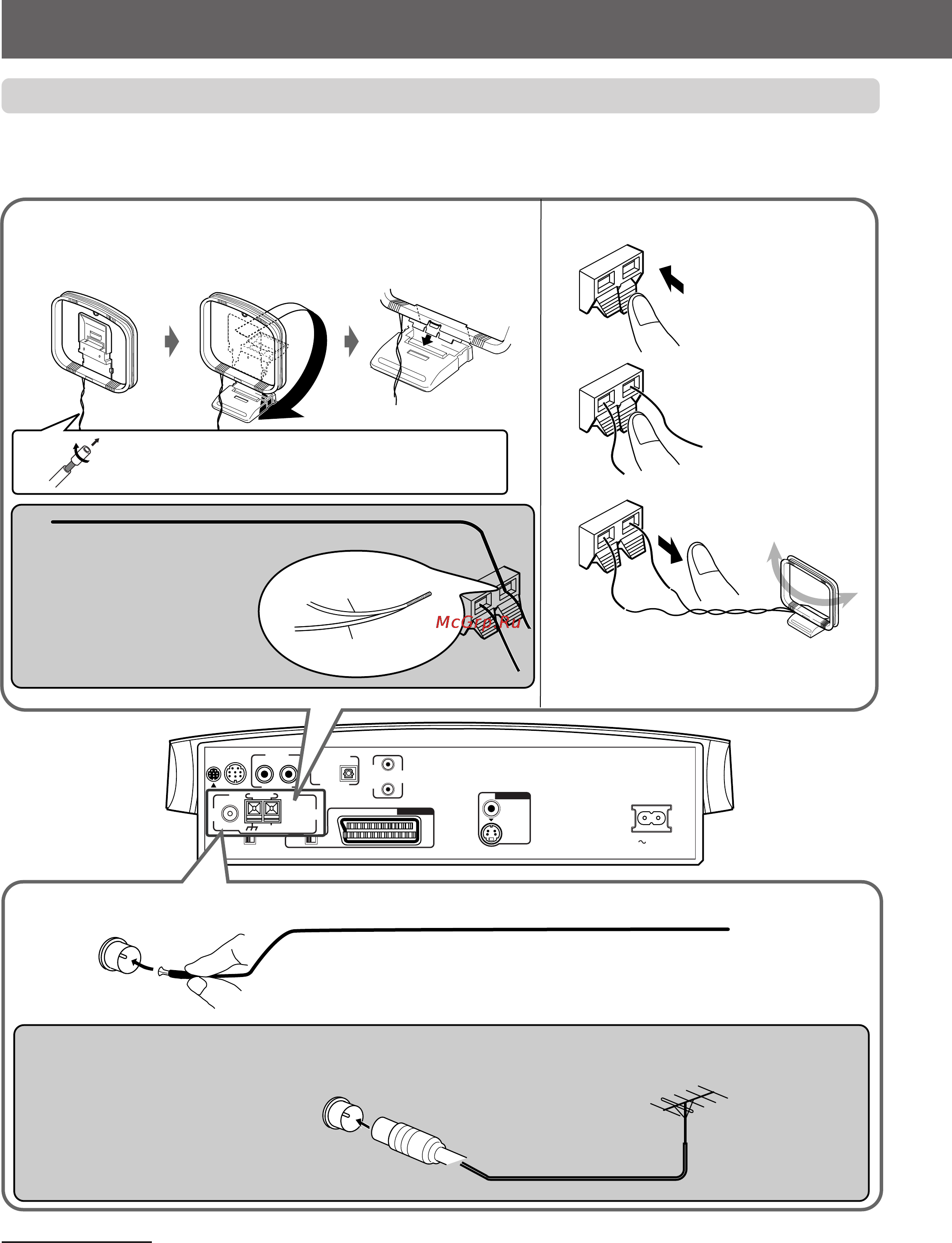

Подключение рамочной антенны AM (MW)
Сборка рамочной антенны AM (MW)
Прикрепите рамочную антенну АМ (MW) к основанию, продев зубцы
на рамке в отверстия на основной части.
ПРИМЕЧАНИЯ:
• Перед подключением к коаксиальному разъему 75 Ω провода уличной антенны отключите полученную в комплекте антенну FM.
• Мы рекомендуем Вам использовать для антенны FM коаксиальный кабель, так как он лучше экранирован от помех.
Подключение полученной в комплекте антенны FM
Растяните горизонтально полученную в
комплекте антенну FM.
При низком качестве приема:
Подключите уличную антенну
FM со стандартным
(коаксиальным) разъемом.
Уличная антенна FM
(не входит в комплект)
Кабель уличной антенны FM (не входит в комплект)
Уличный одиночный провод, покрытый винилом
(не входит в комплект)
Рамочная антенна
AM (MW)
Провод
Нажмите и
удерживайте нажатым
зажим разъема.
Вставьте провод
антенны.
Отпустите зажим
разъема.
Центральный
блок
