13
Перед началом работы
7 Подключение динамиков-сателлитов (фронтальных, центрального, тыловых)
Подключите динамики-сателлиты к активному сабвуферу при помощи полученных в комплекте кабелей динамиков.
• Подключите белый кабель к красному (+) разъему, а черный кабель к черному (–) разъему.
ПРЕДОСТЕРЕЖЕНИЯ:
• Если Вы не подключаете полученные в комплекте динамики, а подключаете другие (большие) динамики, воспользуйтесь
динамиками с пометкой SPEAKER IMPEDANCE на разъемах динамиков на задней панели сабвуфера.
• НЕ подключайте к одному разъему динамиков более одного динамика.
2
Загните конец
каждого кабеля
динамика во
избежание короткого
замыкания.
1
Если кабель
динамика покрыт
винилом, удалите
его, как показано
ниже.
LEFT
RIGHT
LEFT
MAX
REVERSE
NORMAL
MIN
RIGHT
SPEAKER IMPEDANCE
VOLUME
PHASE
SUB WOOFER
FRONT SPEAKERS
CONNECTOR
FROM XV-THV70R
CENTER
SPEAKER
4
~
16
CAUTION :
SPEAKER IMPEDANCE
CAUTION :
4
~
16
REAR
SPEAKERS
SPEAKER IMPEDANCE
CAUTION :
4
~
16
LEFT
RIGHT
LEFT
RIGHT
SPEAKER IMPEDANCE
FRONT SPEAKERS
CENTER
SPEAKER
4
~
16
CAUTION :
SPEAKER IMPEDANCE
CAUTION :
4
~
16
REAR
SPEAKERS
SPEAKER IMPEDANCE
CAUTION :
4
~
16
Подключите
кабели
динамиков.

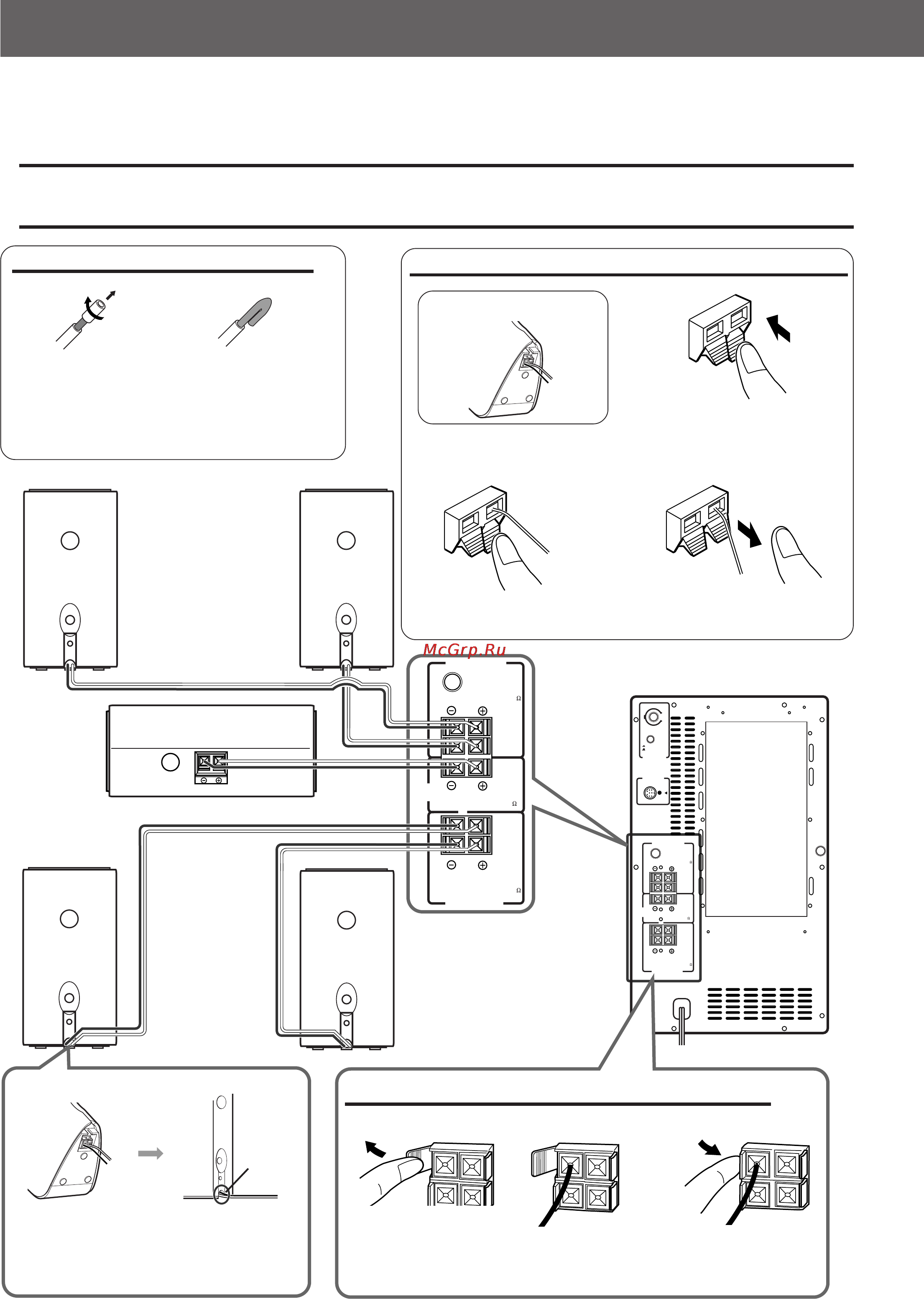

Подключение кабеля динамика к активному сабвуферу
1
Откройте зажим
разъема.
2
Вставьте кабель
динамика.
3
Закройте зажим
разъема.
Пропустите
кабели через
желоб.
Желоб
Перед подключением кабеля динамика
Подключение кабеля динамика к динамикам-сателлитам
1
Нажмите и удерживайте
нажатым зажим разъема.
Фронтальные динамики*
(SP-XSV70)
Центральный динамик (SP-XCV70)
Тыловые
динамики*
(SP-XSV70)
Активный сабвуфер
2
Вставьте провод
динамика.
3
Отпустите зажим
разъема.
* Разъем SP-XSV70
