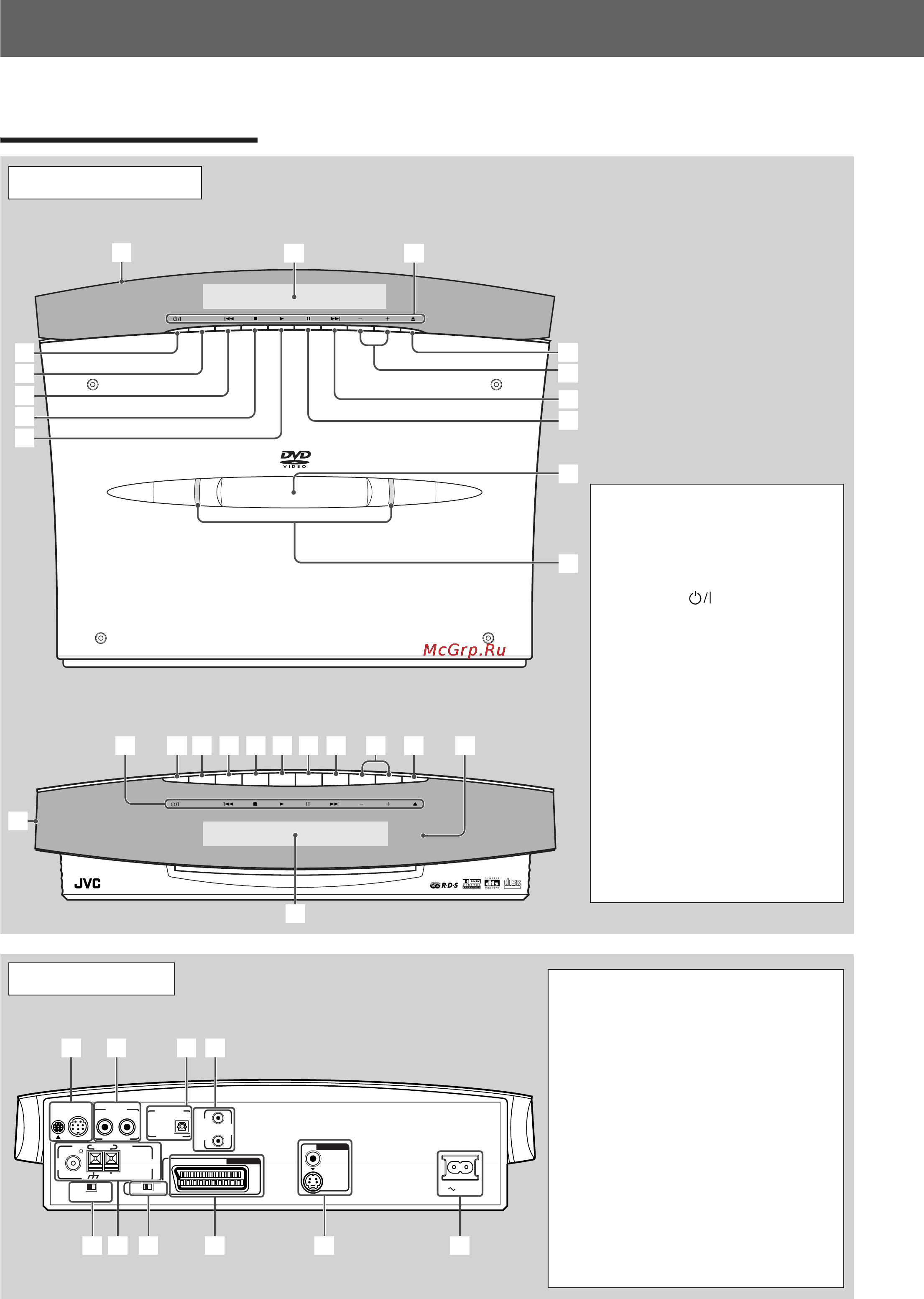

Передня панель
1 Движущаяся панель (21)
2 Окно дисплея
3 Индикаторы названия
кнопки (21)
4 Кнопка
(21)
5 Кнопка SOURCE (22)
6 Кнопка 4 (переход назад)
(30)
7 Кнопка 7 (остановка) (29)
8 Кнопка 3 (воспроизведение)
(29)
9 Кнопка 0 (открыть/закрыть)
(27)
p Кнопки VOLUME +/– (22)
q Кнопка ¢ (перход вперед)
(30)
w Кнопка 8 (пауза) (28, 50)
e Сенсор дистанционного
управления (19)
r Индикаторы подсветки (21)
Органы управления и индикации
Центральный блок
Для получения более подробной информации см. страницы, указанные в скобках.
Передняя панель
Задняя панель
1 Разъем системного кабеля
CONNECTOR (12)
2 Гнезда AUX IN (14)
3 Гнездо DIGITAL IN (14)
4 Гнезда AV COMPU LINK
(Эти гнезда предусмотрены для
использования в будущем. В настоящее
время они не используются.)
5 Переключатель DISP.SET
(настройка дисплея) (8)
6 Разъемы ANTENNA (11)
7 Переключатель RGB-Y/C (10)
8
Соединитель AV OUT (SCART) (10)
9 Разъемы VIDEO OUT (10)
VIDEO, S-VIDEO
p Гнездо Ó AC IN (15)
Вертикальное размещение (переключатель DISP.SET установлен в положение “V”)
Горизонтальное размещение (переключатель DISP. SET
установлен в положение “H”)
Задняя панель
