Български | 153
Bosch Power Tools 2 610 009 556 | (12.1.10)
Функционално описание
Прочетете внимателно всички
указания. Неспазването на
приведените по-долу указания
може да доведе до токов удар,
пожар и/или тежки травми.
Предназначение на електро-
инструмента
Електроинструментът е предназначен за
изпълняване на надлъжни и напречни срезове
по права линия в плътна дървесина, ПДЧ
плоскости и фазерни плоскости. При това е
възможно срезовете да са под ъгъл от –50° до
+58°, в хоризонтална равнина, както и под
наклон от 0° до 45°.
Ако се използват подходящи циркулярни
дискове, е възможно рязането на алуминий и
сплавите му, както и на други леки метали.
Изобразени елементи
Номерирането на изобразените модули се
отнася до фигурите на електроинструмента на
графичните страници.
1 Приспособление за теглене
2 Ръкохватка за пренасяне
3 Предпазен кожух
4 Пусков прекъсвач
5 Ръкохватка
6 Шарнирно окачен предпазен кожух
7 Ролка
8 Маса
9 Скала за наклона на среза
(в хоризонтална равнина)
10 Вложка
11 Ръкохватка за застопоряване под
произволен ъгъл (в хоризонтална
равнина)
12 Лост за предварително установяване на
наклона на среза (в хоризонтална
равнина)
13 Стрелка за отчитане на ъгъла
(в хоризонтална равнина)
14 Канали за фиксиране на стандартни ъгли
15 Монтажни отвори
16 Отвори за скоби
17 Скоба за удължаване на опорната площ*
Съобразявайте се с размерите на циркулярния диск.
Отворът му трябва да пасва без луфт на присъединителното
стъпало на вала. Не използвайте редуциращи звена или
адаптери.
Само за страни от ЕС:
Не изхвърляйте електроинструменти при битовите отпадъци!
Съгласно Директивата на ЕС 2002/96/ЕО относно бракувани
електрически и електронни устройства и утвърждаването й
като национален закон електроинструментите, които не
могат да се използват повече, трябва да се събират отделно
и да бъдат подлагани на подходяща преработка за
оползотворяване на съдържащите се в тях вторични
суровини.

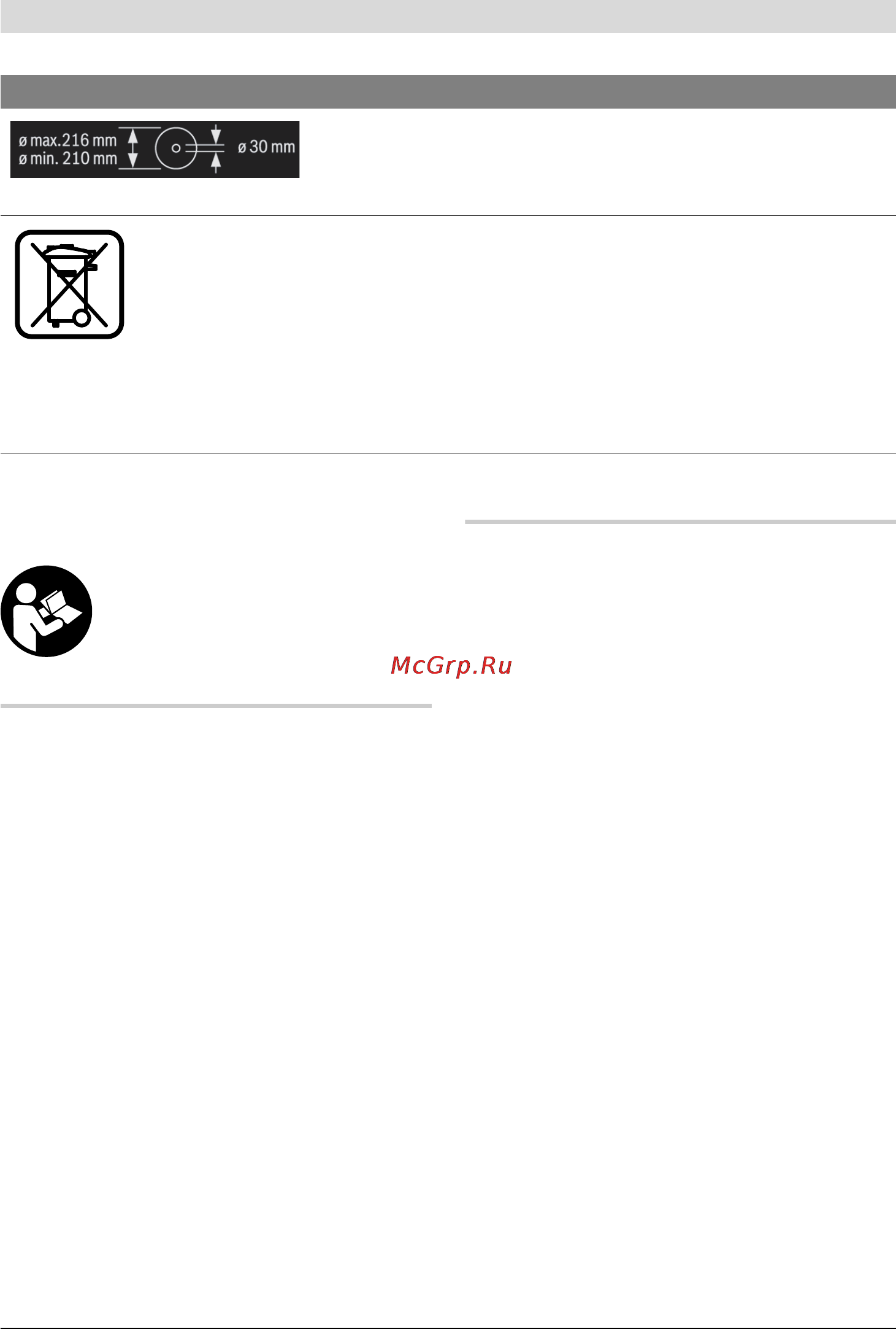

Символ Значение
