Magyar | 73
Bosch Power Tools 2 610 009 556 | (12.1.10)
Jelképes ábrák
A következő szimbólumoknak komoly jelentőségük lehet az Ön elektromos kéziszerszámának hasz-
nálata során. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes interpre-
tálása segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában.

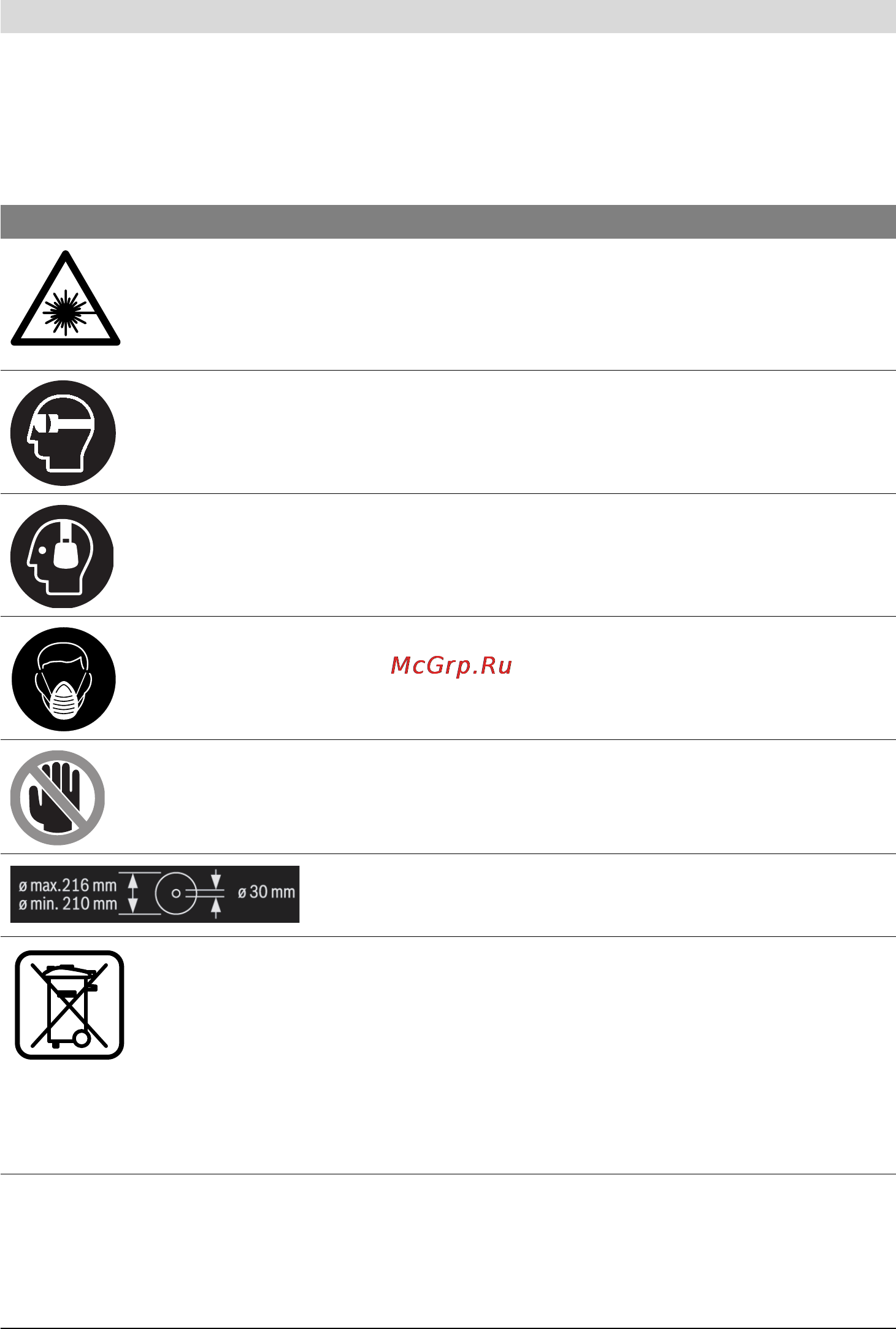

Jel Magyarázat
f Ne irányítsa a lézersugarat más személyekre vagy
állatokra és saját maga se nézzen bele a lézersugárba. Ez
az elektromos kéziszerszám az EN 60825-1 szabványban
megadottaknak megfelelő 2. lézerosztályú lézersugárzást
bocsát ki. Ezzel el lehet vakítani más személyeket.
f Viseljen védőszemüveget.
f Viseljen fülvédőt. Ennek elmulasztása esetén a zaj hatása a
hallóképesség elvesztéséhez vezethet.
f Viseljen porvédő álarcot.
f Veszélyes terület! Amennyire lehetséges, tartsa távol a
kezét, az ujjai és a karját ettől a területtől.
Ügyeljen a fűrészlap méreteire. A lyuk átmérőjének
játékmentesen hozzá kell illeszkednie a szerszámtengelyhez.
Redukáló idomot, vagy adaptert nem szabad használni.
Csak az EU-tagországok számára:
Ne dobja ki az elektromos kéziszerszámokat a háztartási
szemétbe!
A használt villamos és elektronikus berendezésekre vonatkozó
2002/96/EK sz. Európai Irányelvnek és ennek a megfelelő
országok jogharmonizációjának megfelelően a már
használhatatlan elektromos kéziszerszámokat külön össze kell
gyűjteni és a környezetvédelmi szempontból megfelelő újra
felhasználásra le kell adni.
