36 | Česky
2 610 009 556 | (12.1.10) Bosch Power Tools
Funkční popis
Čtěte všechna varovná upozornění
a pokyny. Zanedbání při
dodržování varovných upozornění a
pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo
těžká poranění.
Určené použití
Elektronářadí je určeno jako stacionární stroj k
provádění podélných a příčných řezů s přímým
průběhem řezu do dřeva a též dřevotřískových a
dřevovláknitých desek. Přitom jsou možné
vodorovné pokosové úhly od –50° do +58° a též
svislé úhly sklonu od 0° do 45°.
Při použití příslušných pilových kotoučů je
možné řezání hliníku a lehkých kovů.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje
na vyobrazení elektronářadí na obrázkových
stranách.
1 Zákluzové vedení
2 Přepravní držadlo
3 Ochranný kryt
4 Spínač
5 Rukojeť
6 Kyvný ochranný kryt
7 Vodící váleček
8 Stůl pily
9 Stupnice pokosového úhlu (horizontální)
10 Vkládací deska
11 Zajišťovací knoflík pro libovolné pokosové
úhly (horizontální)
12 Páčka pro přednastavení pokosového úhlu
(horizontální)
13 Ukazatel úhlu (horizontální)
14 Zářezy pro standardní pokosové úhly
15 Montážní otvory
16 Otvory pro svěrku
17 Prodlužovací třmen*
18 Dorazová lišta
19 Stupnice pro úhel sklonu (vertikální)
20 Ukazatel úhlu (vertikální)
21 Upínací páčka pro libovolné úhly sklonu
(vertikální)
22 Výfuk třísek
23 Hloubkový doraz
24 Šrouby s vnitřním šestihranem (6 mm)
dorazové lišty
25 Zajišťovací šroub zákluzového vedení
26 Klíč na vnitřní šestihrany (6 mm)/křížový
šroubovák
27 Přepravní zajištění
28 Varovný štítek laseru
29 Spínač pro vyznačení čáry řezu („Laser“)
30 Spínač pro osvětlení („Light“)
31 Ochrana proti překlopení
32 Kontramatice ochrany proti překlopení
33 Třmen ochrany proti překlopení
34 Prachový sáček

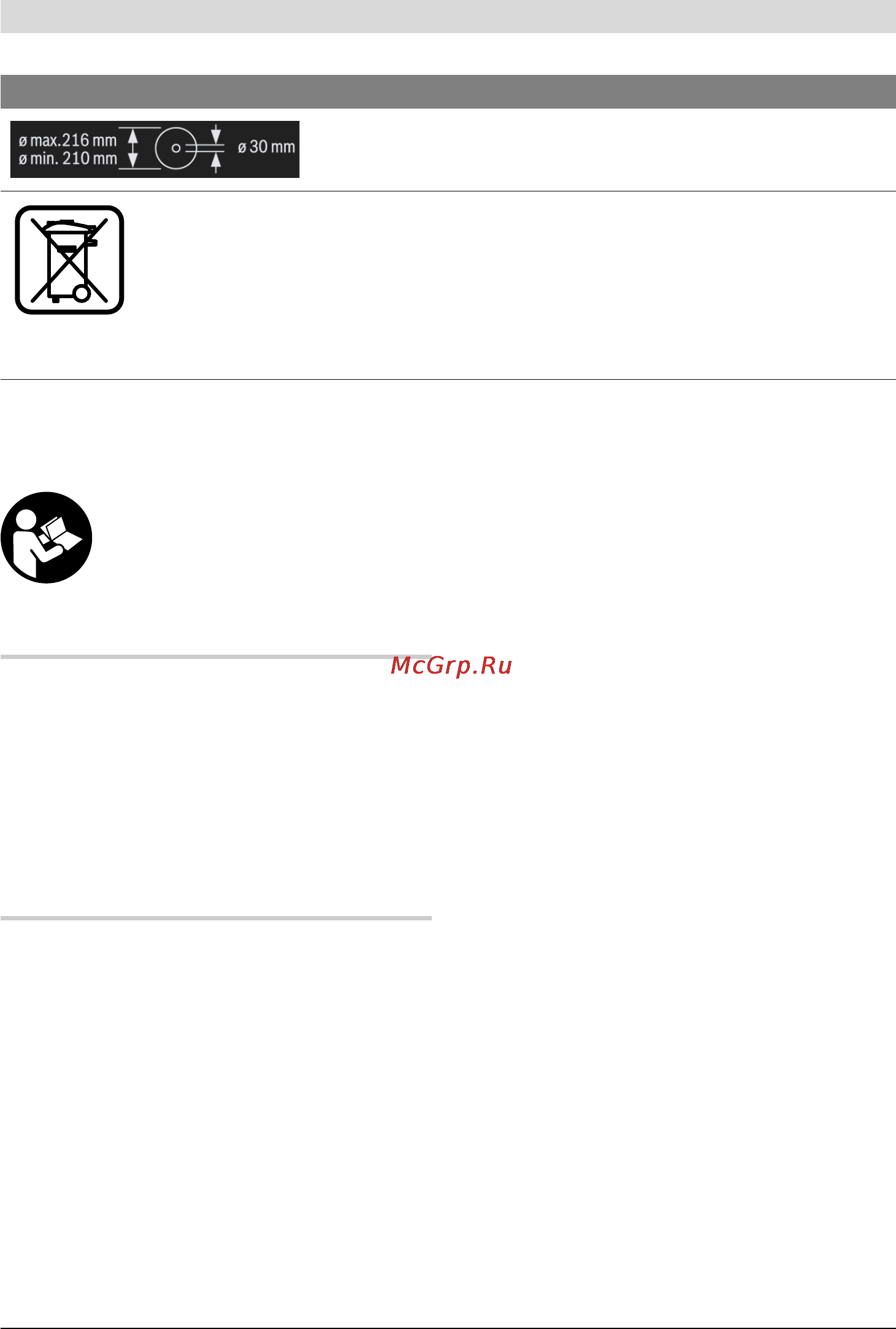

Dbejte rozměrů pilového kotouče. Průměr otvoru musí bez vůle
lícovat na nástrojové vřeteno. Nepoužívejte žádné redukce
nebo adaptéry.
Pouze pro země EU:
Nevyhazujte elektronářadí do domovního odpadu!
Podle evropské směrnice 2002/96/ES o starých elektrických a
elektronických zařízeních a jejím prosazení v národních
zákonech musí být neupotřebitelné elektronářadí rozebrané
shromážděno a dodáno k opětovnému zhodnocení
nepoškozujícímu životní prostředí.
Symbol Význam
OBJ_BUCH-239-004.book Page 36 Tuesday, January 12, 2010 10:53 AM
