- 5 (G) -
Wichtige Bedienungselemente und ihre Funktionen

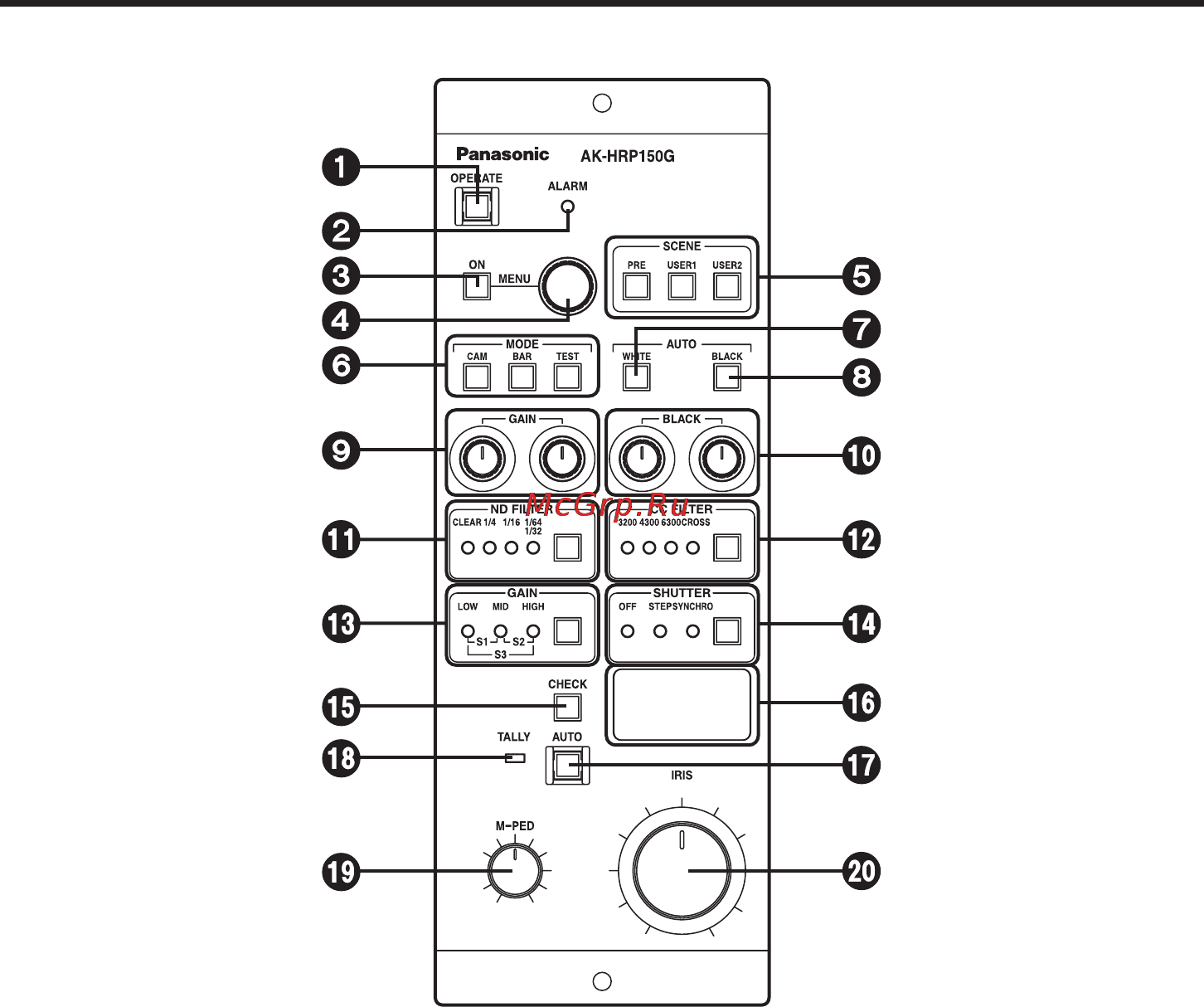

Bedienungstafel
Betriebstaste [OPERATE]
Diese Taste ermöglicht die Durchführung von Bedienungsvorgängen mit den
Bedienelementen am Fernsteuerpult. Ihre Lampe leuchtet auf, sobald die
Stromversorgung eingeschaltet wird.
Erleuchtet
: Die Tastenlampe leuchtet auf, wenn die Stromversorgung eingeschaltet
wird.
Wenn die Kommunikation mit der Kamera möglich ist, ist die Tastenwahl
aktiviert.
Erloschen
: Wenn das Steuergerät eingeschaltet worden ist und die Kamera
eingeschaltet ist, werden die Operationen gesperrt (Schutzzustand
aktiviert).
Alarmlampe [ALARM]
Diese Lampe leuchtet auf, wenn der Lüfter der Kamera stehen bleibt. Normalerweise ist
diese Lampe erloschen.
Menü-Ein/Aus-Taste [MENU ON]
Dient zur Anzeige der Menüs in den Bildern der Hauptleitung.
