Panasonic AK-HRP150 [99/103] マルチパーパスカメラ制御システム構成
![Panasonic AK-HRP150 [99/103] マルチパーパスカメラ制御システム構成](/views2/1014362/page99/bg63.png)
- 12 (J) -
日本語

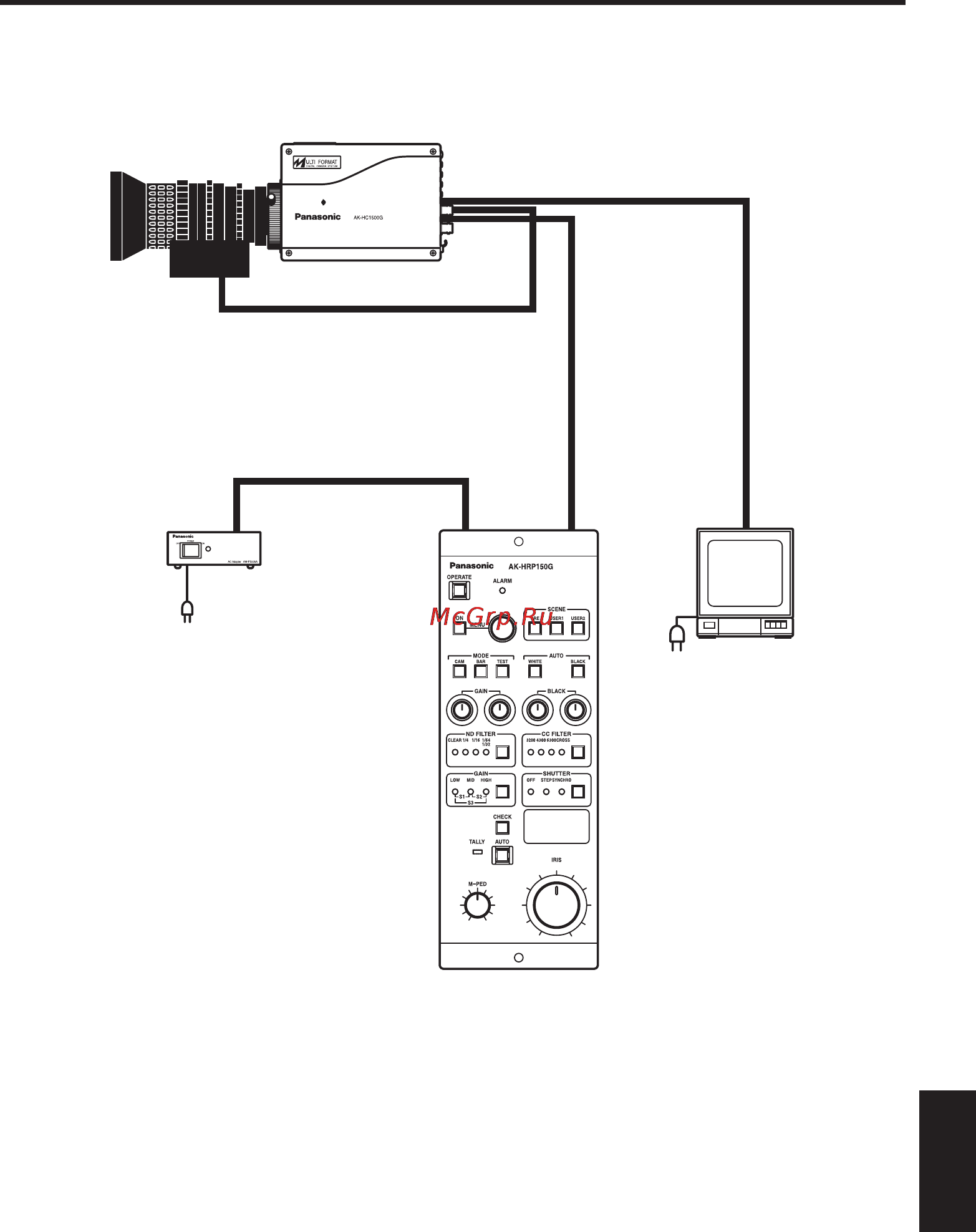

マルチパーパスカメラ制御システム構成
マルチケーブル
(電源＋コントロール）
レンズ
マルチパーパスカメラ
AK-HC1500G
カメラコントローラー
AK-HRP150G
ACアダプター
AW-PS505A
モニター
HD SDI OUT
IRIS
