- 9 (G) -
Wichtige Bedienungselemente und ihre Funktionen

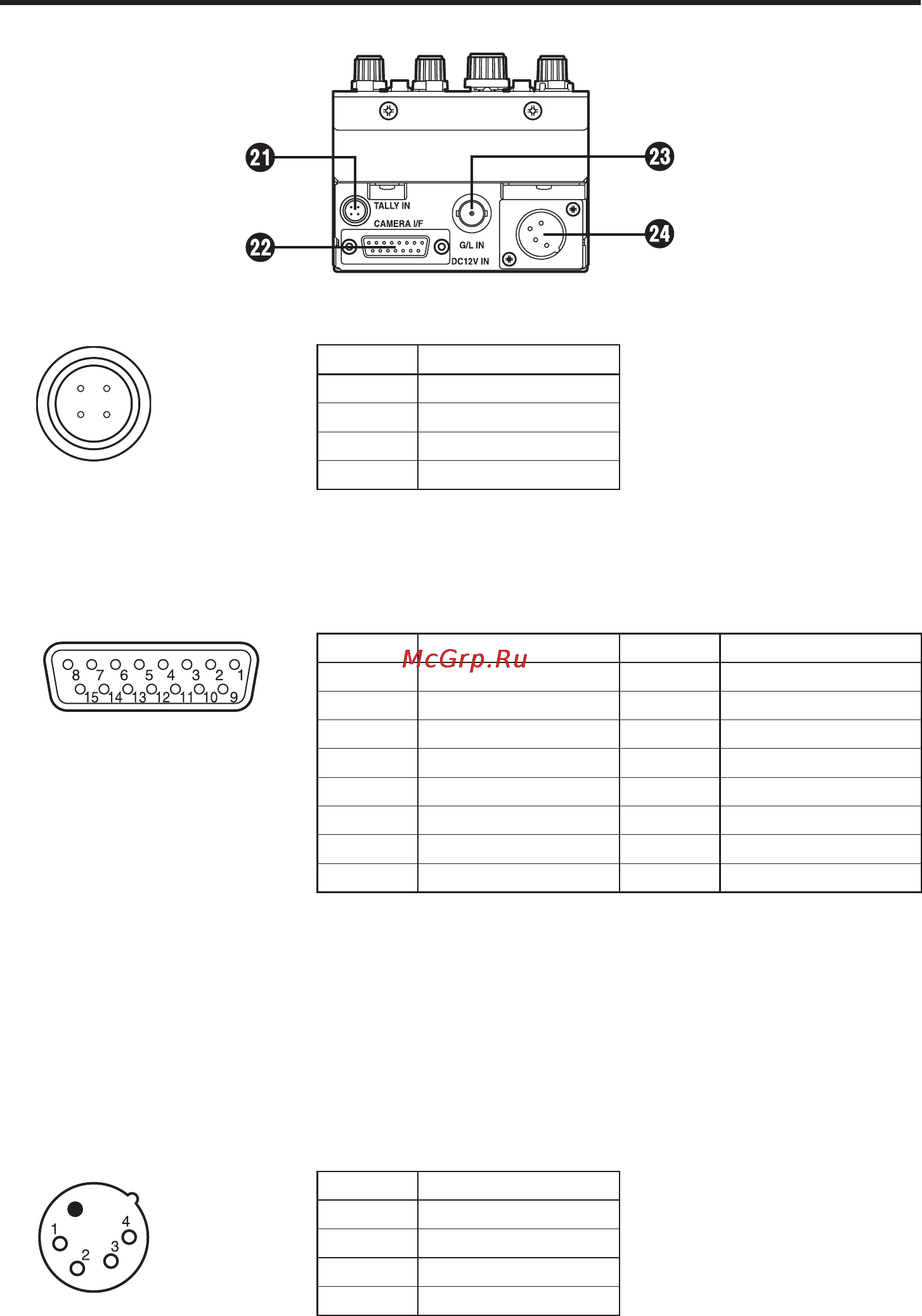

Rückwand
Tallysignal-Eingangsbuchse [TALLY IN]
Stift-Nr. Signal
1 R TALLY
2 N.C
3 N.C.
4 R TALLY COM
Kamera-Schnittstellenanschluss [CAMERA I/F]
Dieser Anschluss wird über das mitgelieferte Multikabel mit der Kamera (AK-HC1500G)
verbunden.
Stift-Nr. Signal Stift-Nr. Signal
1 — 9 —
2 — 10 —
3 — 11 G/L GND
4 G/L output 12 DC12 V GND
5 DC12 V output 13 TX_N output
6 GND 14 RX_P input
7 TX_P output 15 RX_N input
8 —
TXD: Daten von der Kamera zur Fernsteuerung.
RXD: Daten von der Fernsteuerung zur Kamera.
Syncsignal-Eingangsbuchse [G/L IN]
Dient zur Einspeisung des Syncsignals in die Kamera.
12-V-Gleichstromeingang [DC12V IN] (XLR 4-polig)
Hier wird das Netzgerät angeschlossen. Wir empfehlen die Verwendung des
AW-PS505A (getrennt erhältlich).
Stift-Nr. Signal
1 GND
2 N.C.
3 N.C.
4 DC12V
