- 9 ( I ) -
Comandi principali e loro funzioni

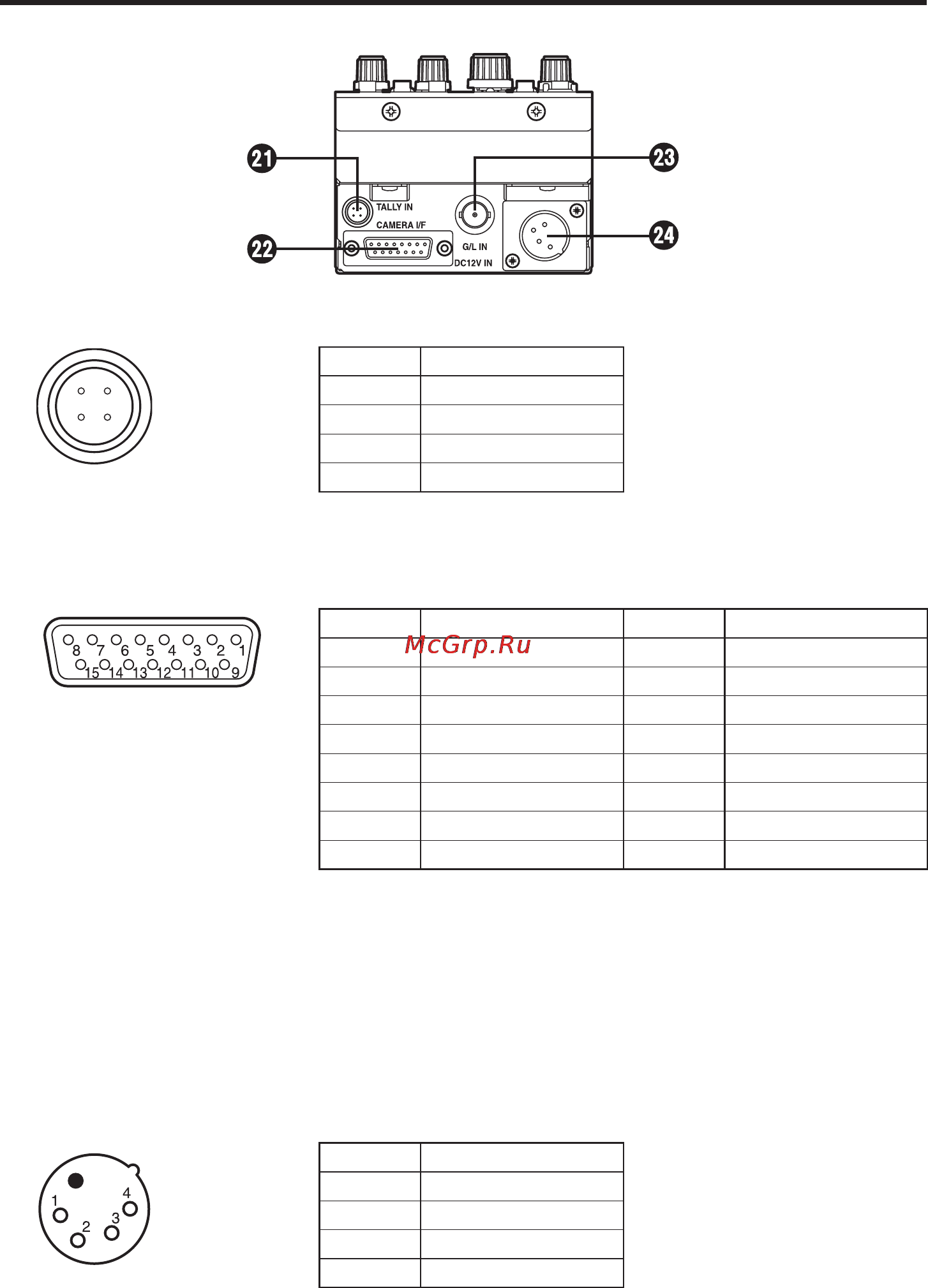

Pannello posteriore
Connettore di ingresso segnale tally [TALLY IN]
Pin No. Segnale
1 R TALLY
2 N.C.
3 N.C.
4 R TALLY COM
Connettore videocamera I/F [CAMERA I/F]
Viene collegato alla videocamera (AK-HC1500G) tramite il cavo multiplo in dotazione.
Pin No. Segnale Pin No. Segnale
1 — 9 —
2 — 10 —
3 — 11 G/L GND
4 G/L output 12 DC12 V GND
5 DC12 V output 13 TX_N output
6 GND 14 RX_P input
7 TX_P output 15 RX_N input
8 —
TXD: dati dalla videocamera al comando a distanza.
RXD: dati dal comando a distanza alla videocamera.
Connettore di ingresso segnale di sincronizzazione [G/L IN]
Trasmette il segnale di sincronizzazione alla videocamera.
Connettore di ingresso 12V c.c. [DC12V IN] (XLR 4 pin)
Collega l’alimentatore c.a. Si consiglia di utilizzare il modello AW-PS505A (venduto
separatamente).
Pin No. Segnale
1 GND
2 N.C.
3 N.C.
4 DC12V
