Principaux organes de commande et leurs fonctions

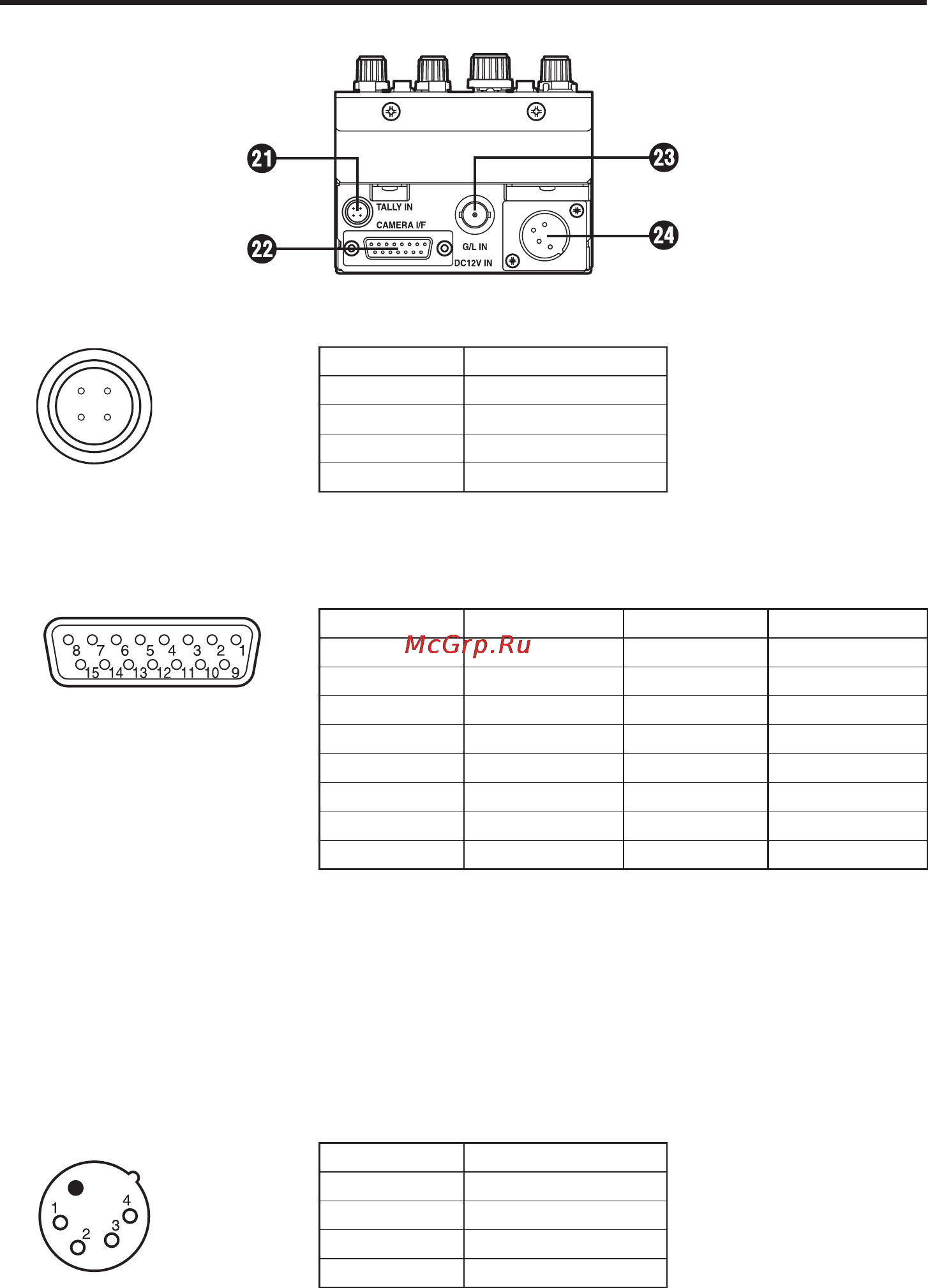

Panneau arrière
Connecteur d’entrée de signalisation antenne [TALLY IN]
N° de broche Signal
1 R TALLY
2 N.F..
3 N.F..
4 R TALLY COM
Connecteur I/F de caméra [CAMERA I/F]
Il sert à raccorder la caméra (AK-HC1500G) avec le multi câble fourni.
N° de broche Signal N° de broche Signal
1 — 9 —
2 — 10 —
3 — 11 G/L GND
4 G/L output 12 DC12 V GND
5 DC12 V output 13 TX_N output
6 GND 14 RX_P input
7 TX_P output 15 RX_N input
8 —
TXD : Données de caméra à télécommande
RXD : Données de télécommande à caméra
Connecteur d’entrée du signal de synchronisation [G/L IN]
Il sert à amener le signal de synchronisation à la caméra.
Connecteur d’entrée CC 12 V [DC 12V IN] (XLR 4 broches)
Il sert à raccorder l’adaptateur secteur. Nous recommandons l’AW-PS505A (vendu
séparément).
N° de broche Signal
1 GND
2 N.F.
3 N.F.
4 DC12V
