Panasonic AK-HRP150 [85/103] 多功能摄像机控制系统配置
![Panasonic AK-HRP150 [85/103] 多功能摄像机控制系统配置](/views2/1014362/page85/bg55.png)
- 10 (C) -
中 文

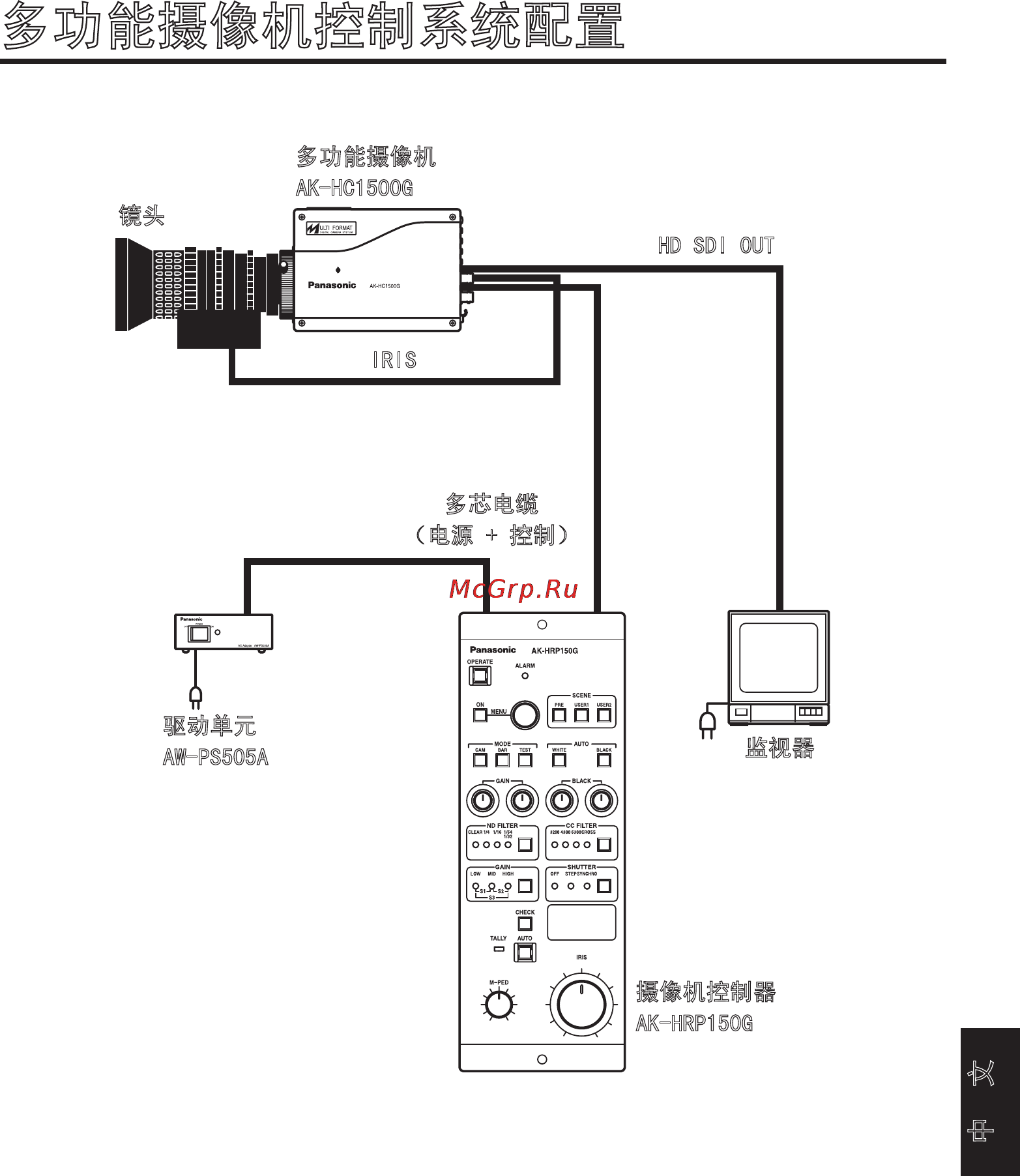

多功能摄像机控制系统配置
镜头
多功能摄像机
AK-HC1500G
摄像机控制器
AK-HRP150G
驱动单元
AW-PS505A
监视器
HD SDI OUT
IRIS
多芯电缆
（电源 + 控制）
