Перед тем, как подключить, эксплуатировать
или регулировать это изделие,
необходимо полностью прочесть инструкцию.
Инструкция
по эксплуатации

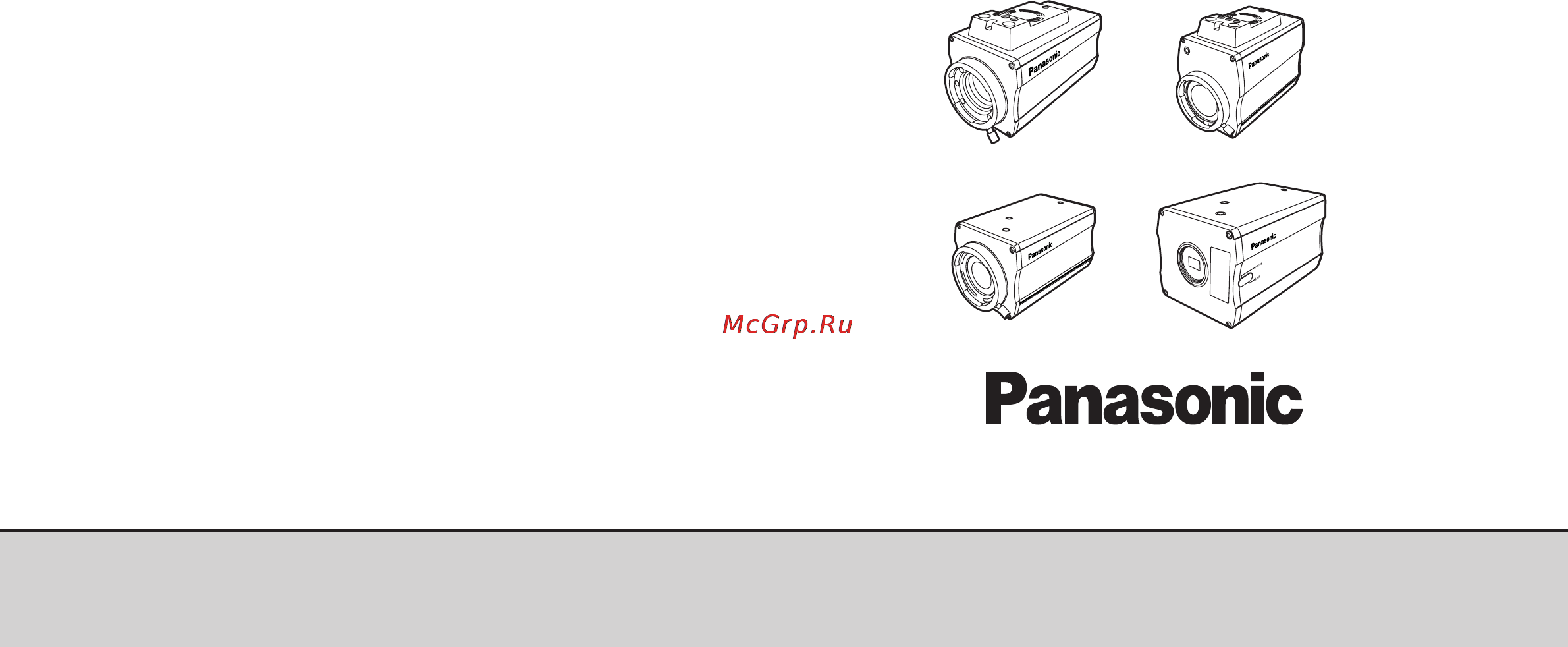

Трансформируемая камера
AWE750
AWE655
AWE650
AWE350
AWE750 AWE655
AWE650
AWE350
Содержание
- Инструкция по эксплуатации 1
- 095 980 4205 www panasonic ru panasonic снг 2
- Внимание 2
- Предупреждение 2
- Примечание 2
- 095 980 4205 www panasonic ru panasonic снг 3 3
- Оглавление 3
- 095 980 4205 www panasonic ru panasonic снг 4
- Введение 4
- 095 980 4205 www panasonic ru panasonic снг 5 5
- Основные характеристики 5
- 095 980 4205 www panasonic ru panasonic снг 6
- Особенности эксплуатации 6
- 095 980 4205 www panasonic ru panasonic снг 7 7
- Меры предосторожности 7
- Не рекомендуется 7
- 095 980 4205 www panasonic ru panasonic снг 8 8
- Рекомендуется 8
- Вид сбоку 9
- Вид спереди вид сзади 9
- Основные средства управления и их функционирование 9
- 095 980 4205 www panasonic ru panasonic снг 10
- Гнездо микрофона только aw e655 10
- Монтажное отверстие 10
- Монтажное отверстие для объектива 10
- Охлаждающий вентилятор только aw e750 aw e655 10
- Ручка кольца фиксатора объектива 10
- Слот расширения 10
- 095 980 4205 www panasonic ru panasonic снг 11 11
- Входной разъем для объектива с фун кцией управления ирисовой диаф рагмой 11
- Выходной разъем видеосигнала video out 11
- Данный разъем предназначен для подключения ка беля объектива и является стандарным входным разъемом для объективов с функциями дистанцион ного управления масштабирования и фокусировки когда камера монтируется на головке масштабиро вания наклона компании panasonic та кой как aw ph300a не используйте данный разъем в этом случае присо едините кабель объектива к разъему lens i f на головке 11
- Если на экран выведено подменю нажатием на эту кнопку можно выбрать элемент меню находящийся ниже если на экран выведено подменю этой кнопкой мож но задать более низкое значение любой из уставок если меню не выведено на экран или камера нахо дится в режиме съемки нажатие этой кнопки попе ременно выводит на экран контрольную цветовую полосу и условия съемки 11
- Кнопка item awc item awc 11
- Кнопка menu menu 11
- Кнопка no bar no bar 11
- На этот разъем подается композитный видеосигнал 11
- Нажатием на эту кнопку можно выбрать элемент меню находящийся ниже во время нахождения меню на экране если меню не выведено на экран или камера находится в режиме съемки этой кноп кой задается автоматический баланс белого 11
- Нажатием этой кнопки во время нахождения на эк ране главного меню можно вызвать на экран подме ню любого из пунктов главного меню если на экран выведено подменю этой кнопкой мож но задать более высокое значение любой из уставок если меню не выведено на экран или камера нахо дится в режиме съемки этой кнопкой задается ав томатический баланс черного 11
- Переключатель yes abs yes abs 11
- При нажатия этой кнопки в течение 5 секунд на экра не монитора появится меню нажатием на эту кнопку можно выбрать текущий элемент меню во время его нахождения на экране 11
- Разъем ирисовой диафрагмы iris 11
- Разъем масштабирования фокусиров ки zoom focus только aw e655 11
- 095 980 4205 www panasonic ru panasonic снг 12
- Aw ph300a подключается через дополнитель ный кабель устройства панорамирования каме ры по вертикали горизонтали aw ca50t15 aw ca50a15 12
- Wv cb700a подключается через дополнитель ный кабель студийной аппаратной aw ca50t10 aw ca50b10 12
- Wv rc700a wv rc550 подключается через ка бель дополнительный бду aw ca50a26 12
- Входной разъем g l g l in 12
- Входной разъем для подачи напряже ния постоянного тока 12в dc 12v in 12
- Входной разъем для приема управляющих сигналов от студийной аппаратной rcb wv cb700a и бло ка дистанционного управления wv rc700a wv rc550 а также устройства панорамирования каме ры по вертикали горизонтали aw ph300а 12
- Зажим для кабеля 12
- Зажим для кабеля питания aw ca4t1 подключае мого к входному разъему dc 12в предотвращаю щий соскальзывание кабеля 12
- Индикатор питания 12
- Используйте кабель подключения головки панора мирования наклона камеры aw ca50a26 aw ca50c29 для подключения aw ph350 к камере 12
- Красный светодиод светится когда на камеру пода ется заданное напряжение постоянного тока 12
- Напряжение 12 в постоянного тока подается через кабель питания aw ca4t1 в комплект поставки не входит рекомендуемый адаптер aw ps505 12
- Отверстие для дополнительной карты 12
- Отверстие куда может быть вставлена дополни тельная карта подробнее см инструкцию по ис пользованию дополнительных карт 12
- Подключайте только к источнику питания пост тока 12 в класса 2 2 чтобы предотвратить возгорание или пора жение электротоком для подключения пита ния 12 в пост тока должен использоваться кабель ul vw 1 тип 1007 12
- Предостережение 12
- Разъем ду i f i f remote 12
- Сигналы синхронизированные опорным сигналом подаются на этот разъем когда необходима синхро низация камеры опорным сигналом вв 12
- 095 980 4205 www panasonic ru panasonic снг 13 13
- Установка 13
- Установка объектива 13
- 095 980 4205 www panasonic ru panasonic снг 14
- Модели aw e750 и aw e655 используйте прилагаемые винты для крепления монтажного адаптера к нижней поверхности ка меры модели aw e650 и aw e350 используйте прилагаемые винты для крепления монтажного адаптера к верхней или нижней по верхности камеры 14
- Монтаж камеры 14
- Надежно зафиксируйте монтажное основание ка меры устройство панорамирования наклона или треногу в монтажном отверстии 1 4 20unc монтажного адаптера камеры 3 если камера не может быть надежно закреплена приклейте к монтажному адаптеру имеющуюся в комплекте поставки резиновую прокладку а за тем монтируйте камеру 4 чтобы закрепить камеру на головке панорами рования наклона используйте вороток для проч ного закрепления 14
- 095 980 4205 www panasonic ru panasonic снг 15 15
- Регулировка заднего фланца 15
- 095 980 4205 www panasonic ru panasonic снг 16
- 095 980 4205 www panasonic ru panasonic снг 17 17
- Контроль усиления диафрагмы в объективе 17
- 095 980 4205 www panasonic ru panasonic снг 18
- Внимание 18
- Подключение устройства с композитным входным разъемом 18
- Подключения 18
- 095 980 4205 www panasonic ru panasonic снг 19 19
- Подключение блока дистанционного управления 19
- Примечания 19
- 095 980 4205 www panasonic ru panasonic снг 20
- Подключение студийной аппаратной 20
- Примечания 20
- 095 980 4205 www panasonic ru panasonic снг 21 21
- Видеовыход 21
- Видеораспредели тельное устройство wj 300c 21
- Вход выход 21
- Входной разъем g l 21
- Выдеовыход к генератору сигналов спецэффектов или системе наблюдения 21
- Камера видеовыход 21
- Камера для внешней синхро низации либо генератор сигналов спецэффектов 21
- Не выключайте камеру используемую для подачи опорных сигналов 21
- Одна из камер используется как источник опорных сигналов 21
- Отрегулируйте sc фазу и н фазу на разъеме вы ходного видеосигнала 21
- Подавайте сигнал синхронизации вв на входные разъемы g l каждой камеры 21
- Подключение нескольких камер режим цветовой синхронизации 21
- Пример соединения для входного сигнала vbs bb режим цветовой синхронизации 21
- Сигнал внешней синхронизации вв 21
- 095 980 4205 www panasonic ru panasonic снг 22
- Для управления камерой посредством компьютера требуется управляющий компьютерный кабель aw ca50t9 под робности уточните у вашего дилера ответственность за наличие программного обеспечения для управления камерой лежит на пользователе 22
- Обратитесь к инструкции по эксплуатации на головку панорамирования наклона 22
- Подключение компьютера 22
- Подключение устройств к системе управления панорамированием наклоном 22
- 095 980 4205 www panasonic ru panasonic снг 23 23
- Автоматический баланс белого awc 23
- Настройка 23
- 095 980 4205 www panasonic ru panasonic снг 24
- Автоматическое отслежи вание баланса белого atw 24
- Примечания 24
- Ручная регулировка баланса белого 24
- 095 980 4205 www panasonic ru panasonic снг 25 25
- Настройка баланса черного 25
- Переустановка баланса белого на 3200к или 5600к 25
- 095 980 4205 www panasonic ru panasonic снг 26
- Регулировка суммарного уровня черного 26
- 095 980 4205 www panasonic ru panasonic снг 27 27
- Настройка внешней синхронизации 27
- Регулировка фазы по строкам 27
- 095 980 4205 www panasonic ru panasonic снг 28
- Регулировка фазы цветности 28
- 095 980 4205 www panasonic ru panasonic снг 29 29
- Установка камерой 29
- Установка режимов использования 29
- 095 980 4205 www panasonic ru panasonic снг 30
- Режим работы выбирается в зависимости от положе ния переключателя съемочного плана 30
- Установка с помощью бду дса гибридной пане ли управления 30
- 095 980 4205 www panasonic ru panasonic снг 31 31
- Окно главного меню 31
- Примечания 31
- Установка элементов меню 31
- 095 980 4205 www panasonic ru panasonic снг 32
- С блока дистанционного управления студийной аппаратной 32
- Только с камеры 32
- Установка значений 32
- 095 980 4205 www panasonic ru panasonic снг 33 33
- Подменю галогеновый режим люминисцентный режим режим съемки вне помещения 33
- 095 980 4205 www panasonic ru panasonic снг 34
- Задание и изменение значе ний уставок галогеновый ре жим люминисцентный режим режим съемки вне помещения 34
- Примечания 34
- Регулирует уровень сведения лучей auto 34
- Экран настройки яркости 34
- 095 980 4205 www panasonic ru panasonic снг 35 35
- Примечания 35
- 095 980 4205 www panasonic ru panasonic снг 36
- Примечания 36
- 095 980 4205 www panasonic ru panasonic снг 37 37
- Экран настройки цветности 37
- 095 980 4205 www panasonic ru panasonic снг 38
- Примечание 38
- Экран настройки g l 38
- 095 980 4205 www panasonic ru panasonic снг 39 39
- Примечание 39
- Экран настройки четкости dtl 39
- 095 980 4205 www panasonic ru panasonic снг 40
- Информация по уставкам яркости для каждой скорости затвора и синхросканирования при ведена в следующей таблице 40
- Настройка контраста contrast gamma low mid high можно установить один из трех уровней контраста 2 электронный обтюратор shutter speed off 1 120 до 1 10000 s scan auto nd off электронный обтюратор отключен 1 120 1 250 1 500 1 1000 1 2000 1 4000 1 10000 электронный обтюратор работает на од ной из этих скоростей в соответствии с уставкой s scan synchro scan электронный обтюратор работает со скоростью заданной уставкой синх ро сканирования 3 auto nd электронный затвор управляется автома тически для настройки яркости elc 40
- Примечания 40
- Режим считывания ccd v resolution normal fine normal нормальное изображение память ccd бу дет памятью на одно поле fine разрешение по вертикали увеличивается разрешение по вертикали повышается без увеличения остаточных изображений покадро вой памятью и электронным затвором для общего пользования рекомендуется устав ка normal т к при установке на fine снижается чувствительность 40
- Синхросканирование электронного затвора synchro scan 60 4 гц 15 5 кгц эта уставка действует только если уставкой элект ронный затвор 2 задан режим s scan регулировкой синхросканирования можно добить ся уменьшения горизонтальной зашумленной по лосы при съемке на рабочем месте например 40
- Экран прочих настроек 40
- 095 980 4205 www panasonic ru panasonic снг 41 41
- 095 980 4205 www panasonic ru panasonic снг 42
- Подменю пользовательский режим 42
- 095 980 4205 www panasonic ru panasonic снг 44
- Задание и изменение зна чений уставок пользова тельский режим 44
- Экран настройки диафрагмы обтюрато ра усиления 44
- 095 980 4205 www panasonic ru panasonic снг 45 45
- В случае использования гибридной панели уп равленияможно выбрать только значения off 1 120 или elc 45
- Если выключатель диафрагмы объектива нахо дится в положении m manual при управлении только с камеры или когда переключатель диаф рагмы на бду дса находится в положении auto elc может не работать установите переключа тель диафрагмы объектива в положение a auto 45
- Если уставке режим считывания ccd ссв read out mode 9 задано значение frame 1 доба вить уставку режима электронного обтюратора electronic shutter mode будет невозможно 45
- Информация по уставкам яркости для каждой скорости затвора и синхросканирования при ведена в следующей таблице 45
- Когда в уставке 5 выбрано step off электронный обтюратор отключен 1 120 1 250 1 500 1 1000 1 2000 1 4000 1 10000 электронный обтюратор работает с одной из этих скоростей в зависимости от выбранного значения 45
- Когда в уставке 5 выбрано synchro scan 45
- Ни одна из скоростей обтюратора 1 250 1 2000 1 4000 1 10000 не может быть выбра на при использовании бду дса 45
- Пошаговая регулировка скорости электронно го обтюратора режима синхросканирования step synchro off от 1 120 до 1 10000 поша гово от 50 24 гц до 15 63 кгц synchro scan эта уставка действует только если уставкой режима электронного обтюратора 5 задан режим step или synchro scan 45
- При люминисцентном освещении при выборе режима elc мерцание может увеличиться 45
- Примечание 45
- Примечания 45
- Регулировкой синхросканирования можно добиться уменьшения зашумленной полосы при съемке на ра бочем месте например 45
- Режим электронного обтюратора shutter mode step elc s scan step электронный обтюратор работает со скорос тью выбранной при задании значения уставки пошаговая регулировка скорости электронного обтюратора 6 elc электронный обтюратор работает автомати чески обеспечивая автоматическую регулиров ку яркости s scan synchro scan электронный обтюратор работает со скоростью заданной уставкой син хро сканирования 6 45
- 095 980 4205 www panasonic ru panasonic снг 46
- 095 980 4205 www panasonic ru panasonic снг 47 47
- 095 980 4205 www panasonic ru panasonic снг 48
- Примечание 48
- Экран настройки цветности 48
- 095 980 4205 www panasonic ru panasonic снг 49 49
- Экран настройки g l 49
- Экран настройки детализации 49
- 095 980 4205 www panasonic ru panasonic снг 50
- 095 980 4205 www panasonic ru panasonic снг 51 51
- 095 980 4205 www panasonic ru panasonic снг 52
- Экран прочих настроек 52
- 095 980 4205 www panasonic ru panasonic снг 53 53
- 095 980 4205 www panasonic ru panasonic снг 54
- Настройка и смена дополнительных карт 54
- Подменю настройки дополнительных карт 54
- 095 980 4205 www panasonic ru panasonic снг 55 55
- 095 980 4205 www panasonic ru panasonic снг 56
- Возврат к первоначально заданным значениям уставок 56
- Примечание 56
- 095 980 4205 www panasonic ru panasonic снг 57 57
- 1 aw e750 aw e655 aw e650 2 aw e350 57
- Галогеновый люминисцентный режимы режим съемки вне помещений 57
- И н и м ю л 57
- Исходные значения уставок заводские установки 57
- 0 t u c p o t f f o p e t s f f o b d 0 b d 0 f f o 58
- 095 980 4205 www panasonic ru panasonic снг 58
- B p r p y f f o o t u a f f o la m r o n 58
- L e v e l siri a g v a k a e p siri a a e r a siri o t u a t s u j d a siri o t u a e d o m r e tt u h s o r h c n y s p e t s n ia g p u n ia g la ti g i d n ia g x a m c g a e m i t e g r a h c 58
- T c e l e s la n g i s 58
- А м г а р ф а и д р о в т а з е и н е л и с у 58
- Галогеновый люминисцентный режимы режим съемки вне помещений 58
- И н и м ю л 58
- Пользовательский режим 58
- Т н е м е л э м и ж е р й и к с ь л е т а в о з ь л о п 58
- 0 0 0 0 0 0 0 59
- 095 980 4205 www panasonic ru panasonic снг 59 59
- 4 0 8 8 0 1 1 0 0 0 f f o f f o f f o f f o 59
- A m m a g t n i o p e e n k p il c e tih w r e r alf g e r alf b e r alf h c t e rt s k c al b r n d n a e l c r n d d 3 f p l d 2 59
- D l eif s p b 0 0 6 9 b p r p y f f o o t u a f f o la m r o n 59
- E m a r f d l eif e t a r d u a b t c e l e s la n g i s r e d n e t x e la ti g i d n a f s u c o f o t u a r e tlif 59
- N ia g y c _ g e s a h p y c _ g n ia g y c e s a h p y c n ia g b _ y c e s a h p b _ y c n ia g b e s a h p b 59
- Е и ч о р п 59
- Пользовательский режим 59
- Т н е м е л э м и ж е р й и к с ь л е т а в о з ь л о п 59
- Я а н т е в ц 3 а ц и р т а м 59
- Aw e750 60
- Внешний вид 60
- Aw e655 61
- Aw e6550 62
- Aw e350 63
- 095 980 4205 www panasonic ru panasonic снг 64
- Aw e750 aw e655 64
- Источник питания 12 в пост тока потребляемая мощность 12 6 вт aw e750 12 0 вт aw e655 64
- Означает информацию по безопасности 64
- Технические характеристики 64
- 095 980 4205 www panasonic ru panasonic снг 65 65
- 095 980 4205 www panasonic ru panasonic снг 66
- Aw e650 aw e350 66
- Источник питания 12 в пост тока потребляемая мощность 11 8 вт aw e650 11 3 вт aw e350 66
- Означает информацию по безопасности 66
- 095 980 4205 www panasonic ru panasonic снг 67 67
- Указанные выше вес и размеры являются приблизительными спецификации могут быть изменены без предварительного уведомления 67
- 095 980 4205 www panasonic ru panasonic снг 68 68
- Стандартные принадлежности 68
- Матсушита электрик индастриал ко лтд 69
Похожие устройства
- Roland JUNO-STAGE Инструкция по эксплуатации
- Dyson DC29 Origin Инструкция по эксплуатации
- Ardo FLSO 125 D Инструкция по эксплуатации
- Electrolux ZT 3510 Инструкция по эксплуатации
- Akai DV-R4030VSMK Инструкция по эксплуатации
- Атлант СМА 45У81 Инструкция по эксплуатации
- Nilfisk Alto E 140.2-9 S X-TRA 126531684 Инструкция по эксплуатации
- Panasonic AW-E655 Инструкция по эксплуатации
- Ardo WD 80 S Инструкция по эксплуатации
- Dyson DC 23 ALLERGYPARGUET Инструкция по эксплуатации
- Electrolux ZTI7615 Инструкция по эксплуатации
- Roland LUCINA AX-09 Инструкция по эксплуатации
- Атлант СМА 35М82 Инструкция по эксплуатации
- Huter M135-PW Инструкция по эксплуатации
- Panasonic AW-E650 Инструкция по эксплуатации
- Roland LUCINA AX-09-BK Инструкция по эксплуатации
- Ardo WD 128 L Инструкция по эксплуатации
- Dyson DC29 Allergy Инструкция по эксплуатации
- Electrolux ZJM6820 Инструкция по эксплуатации
- Атлант М 7184-003 Инструкция по эксплуатации
