Panasonic AW-E750 [14/69] Монтаж камеры
![Panasonic AW-E650 [14/69] Монтаж камеры](/views2/1014392/page14/bge.png)
14 (095) 9804205 www.panasonic.ru Panasonic (СНГ)

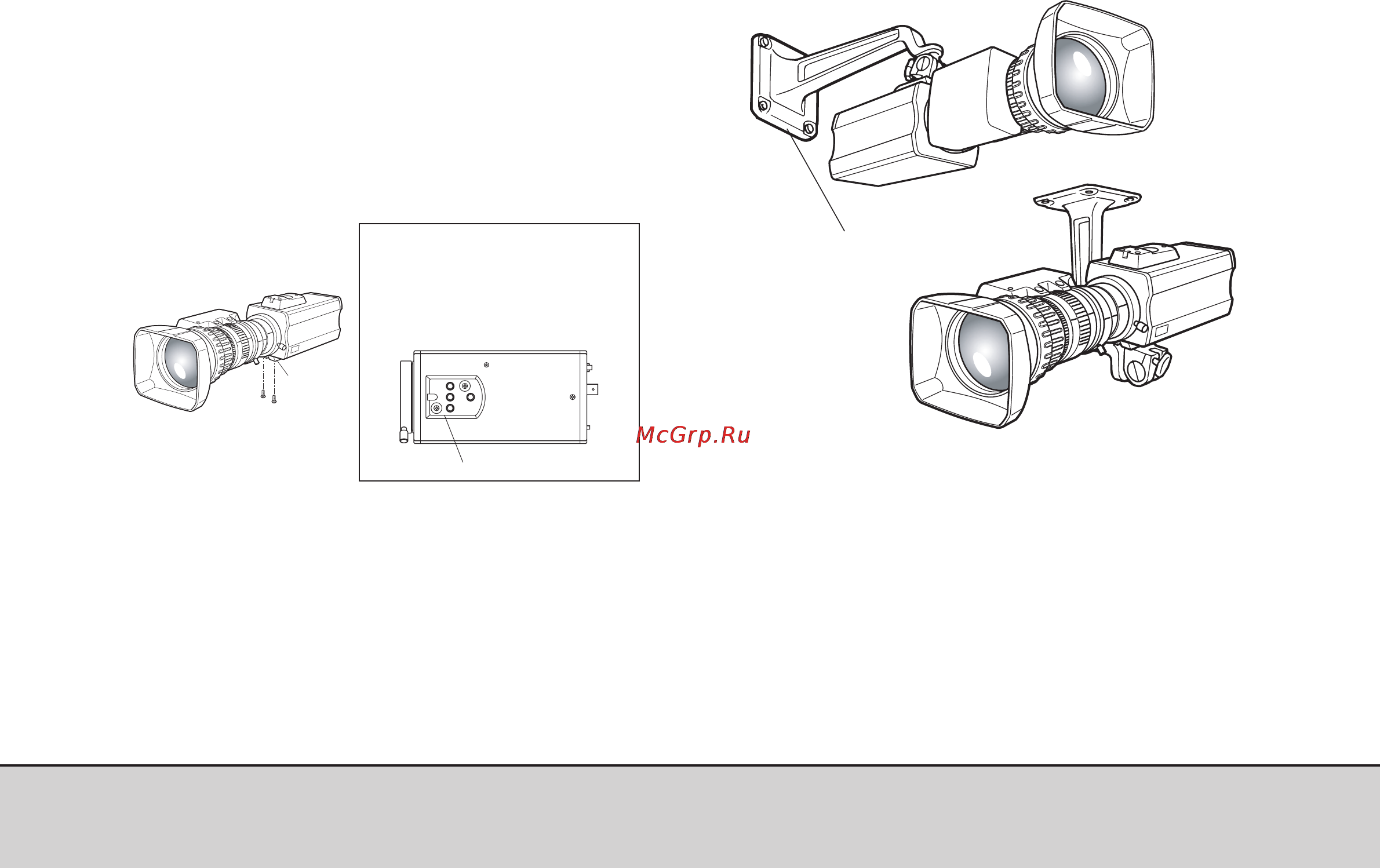

2. Монтаж камеры
1. Модели AWE750 и AWE655:
Используйте прилагаемые винты для крепления
монтажного адаптера к нижней поверхности ка
меры.
Модели AWE650 и AWE350:
Используйте прилагаемые винты для крепления
монтажного адаптера к верхней или нижней по
верхности камеры.
2. Надежно зафиксируйте монтажное основание ка
меры, устройство панорамирования/наклона или
треногу в монтажном отверстии (1/420UNC)
монтажного адаптера камеры.
3. Если камера не может быть надежно закреплена,
приклейте к монтажному адаптеру имеющуюся в
комплекте поставки резиновую прокладку, а за
тем монтируйте камеру.
4. Чтобы закрепить камеру на головке панорами
рования/наклона , используйте вороток для проч
ного закрепления.
Монтажный
адаптер
Монтажный адаптер
Кронштейн крепления
камеры (WV831)
Используйте отвертку для завнчи
вания винтов при креплении адап
тера.
Убедитесь, что монтажный адаптер
закреплен полукруглой частью в
правильную сторону.
Предотвращение камеры от падения или отрыва
●
При креплении камеры к головке панорамирования/наклона
(AWPH300A, AWPH350) следуйте указаниям в инструкции по
эксплуатации для прочного закрепления камеры.
Кроме того, подсоедините камеру к головке с помощью стра
ховочного тросика и крепежных винтов, чтобы обезопасить
камеру от падения.
●
При креплении камеры к любой опоре или другой головке, убе
дитесь, что опора выдерживает вес камеры, объектива, кабе
лей и прочего, прочно закрепите камеру с помощью указан
ного инструмента, и предпримите необходимые действия что
бы обезопасить камеру от падения.
