■ АВТОМАТИЧЕСКИЙ БАЛАНС
БЕЛОГО (AWC)
При установке автоматического баланса белого можно
записать в память два типа баланса белого, “AWC A”
или “AWC B”, для цветовых температур двух различных
источников света. После чего, если Вы работаете с дву
мя разными источниками света, Вы можете просто из
менять режим баланса белого в камере, переключаясь
либо на AWC A, либо на AWC B. При этом не нужно будет
перенастраивать камеру по условиям освещения.
* Заданные условия освещения будут обновляться вся
кий раз, когда Вы будете вводить новые условия.
1. Установите переключатель выбора баланса бело
го на БДУ в положение AWC A или AWC B, или вы
берите режим баланса AWC A или AWC B в меню.
2. Направьте камеру на белый объект (белую стену
или белый носовой платок) и, используя функцию
масштабирования, максимально увеличьте изоб
ражение.
[Регулировка камерой]
3. В нормальном режиме съемки:
Нажмите переключатель ITEM/AWC и не отпускай
те больше 2 секунд.
[Регулировка БДУ ( в студийной аппаратной или на гиб
ридной панели управления]
4. При установке переключателя AUTO в положение AWC
будет автоматически задан баланс белого. Во вре
мя задания параметров системы будет мигать сиг
нальная лампочка светодиода, которая погаснет пос
ле того, как будет завершена установка баланса. Если
лампочка продолжает гореть, установку следует по
вторить.

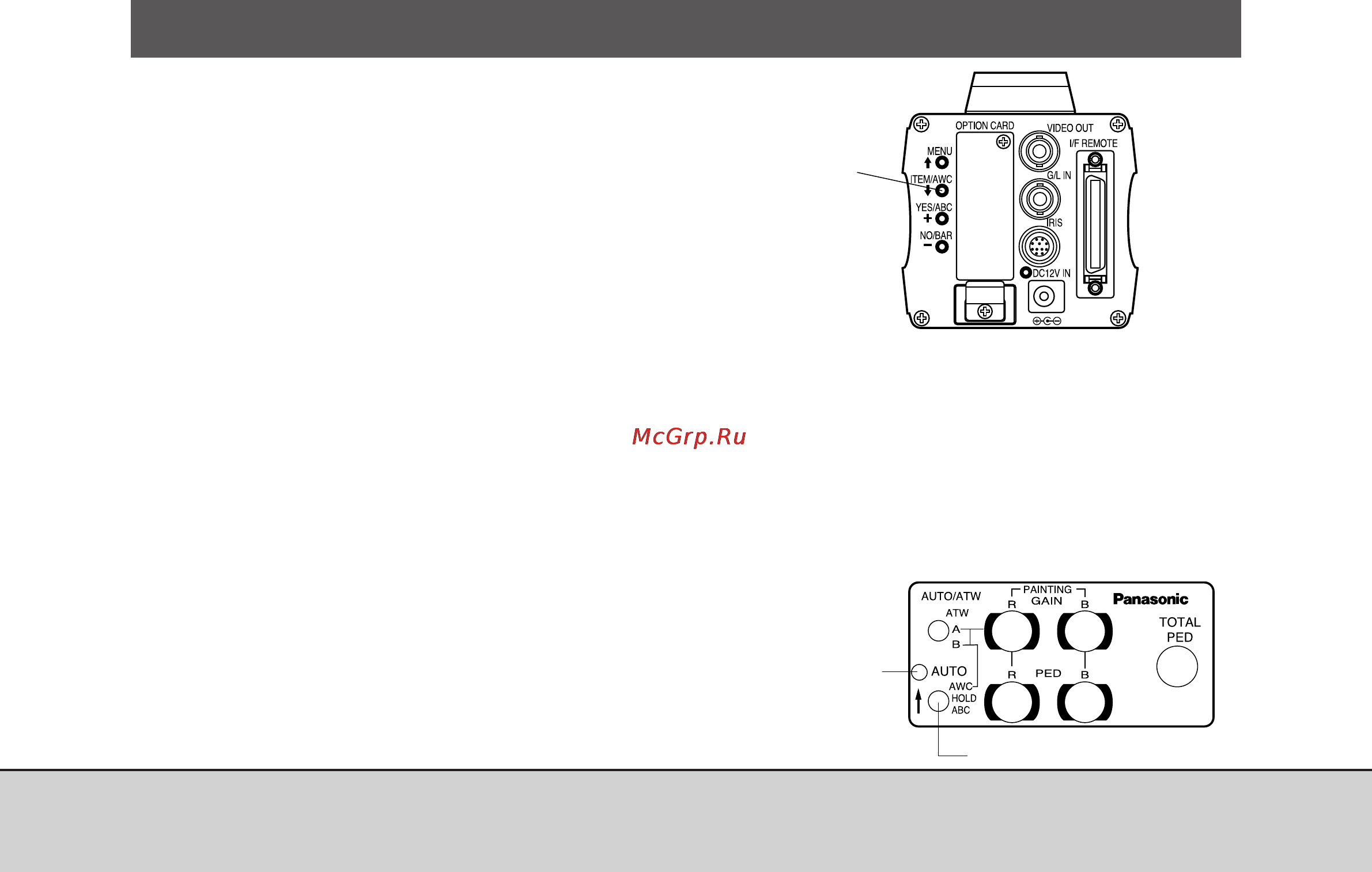

НАСТРОЙКА
Переключатель
ITEM/AWC
БДУ (Студийная аппаратная)
Светодиод
AUTO
Переключатель AUTO
КАМЕРА
