18 (095) 9804205 www.panasonic.ru Panasonic (СНГ)
ПОДКЛЮЧЕНИЯ
Внимание:
Подключение и монтаж должны осуществляться квалифицированными специалистами по сервисному обслуживанию
или монтажниками систем. Обратитесь к квалифицированным специалистам сервисцентров.
■■
■■

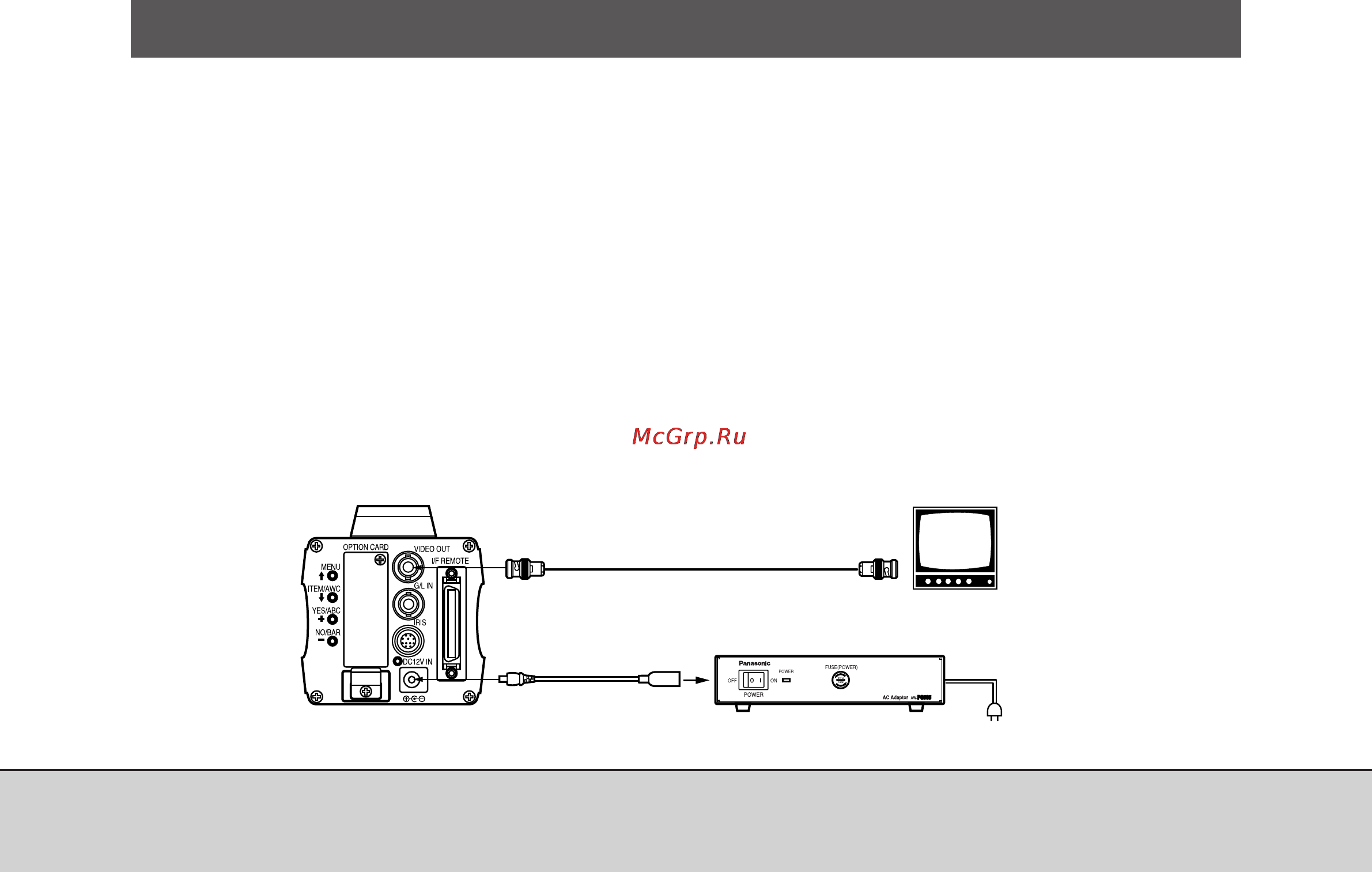

■ ПОДКЛЮЧЕНИЕ УСТРОЙСТВА С КОМПОЗИТНЫМ ВХОДНЫМ
РАЗЪЕМОМ
●
Подключение к любому устройству, имеющему композитный входной разъем, такому как видеомонитор или видеомаг
нитофон, должно осуществляться через разъем VIDEO OUT.
●
Питание на камеру должно подаваться по специальному кабелю питания постоянного тока AWCA4T1 (в комплект
поставки не входит).
●
Для подачи питания постоянного тока используйте дополнительный преобразователь переменного тока AWPS505.
Разъем VIDEO OUT
Коаксиальный кабель 75 Ом
Монитор
VIDEO IN
Блок питания AWPS505
Источник пост. тока
Кабель AWCA4T1
