(095) 9804205 www.panasonic.ru Panasonic (СНГ) 13
УСТАНОВКА

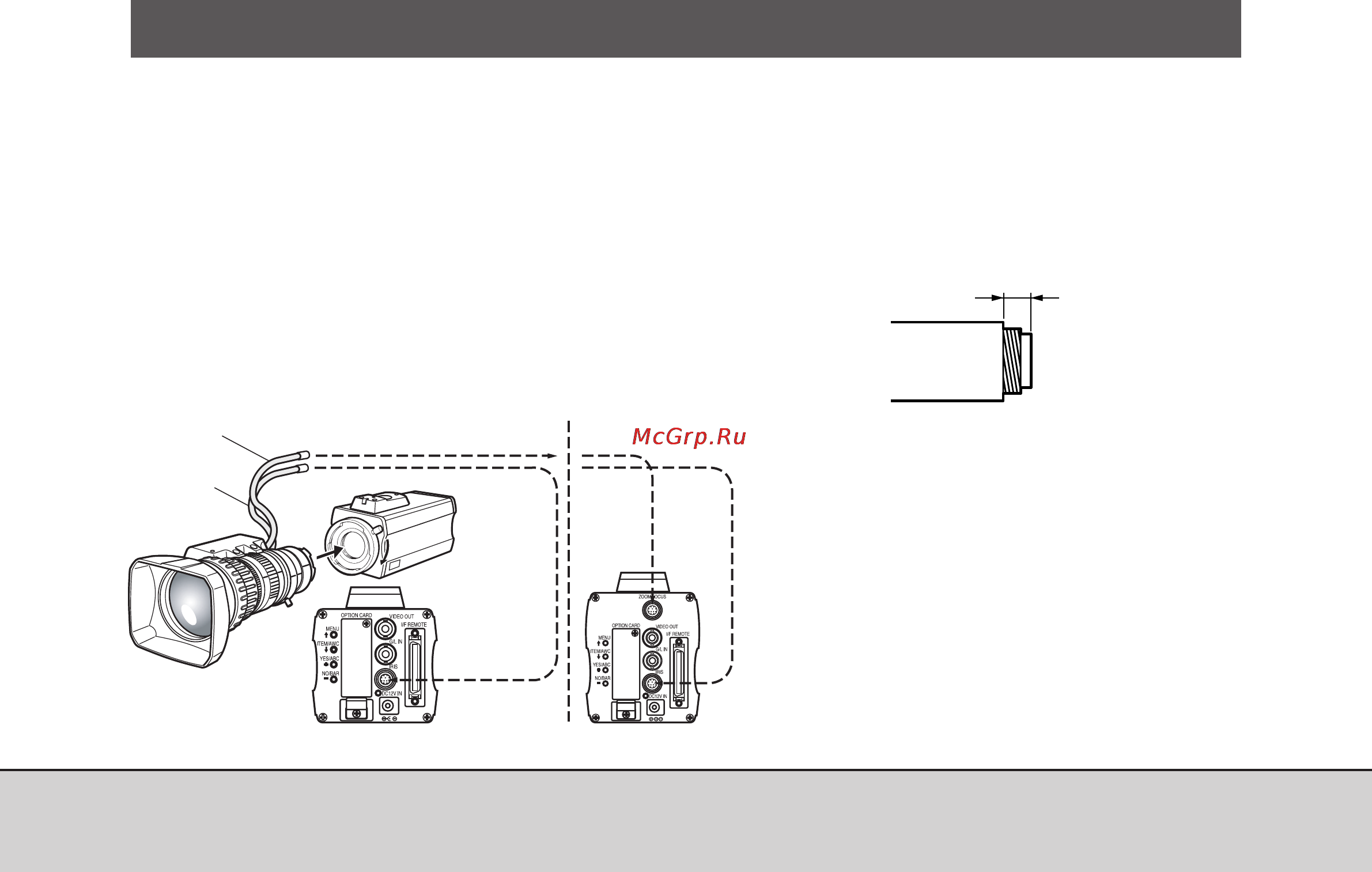

1. Установка объектива
AWE750, AWE655, AWE650
●
Используйте удлинительный кабель объектива
AWCA12T12A (6"/15 см), если длины вашего ка
беля недостаточно.
Поверните ручку кольцафиксатора объектива про
тив часовой стрелки и снимите монтажную крышку.
Вставьте объектив в камеру и поверните ручку коль
цафиксатора объектива по часовой стрелке, чтобы
надежно закрепить объектив. Подключите кабель
камеры к разъему IRIS на задней панели камеры.
Кабель управления
Кабель
камеры
(AWE750, AWE650, AWE350)
К разъему LENS I/F
устройства паню/наклона
(Только AWE655)
К разъему
диафрагмы
AWE350
●
Могут быть использованы объективы с крепле
нием типа С 1/3". Убедитесь, что используется
объектив с длиной резьбы не более 4,3 мм. Ис
пользование других объективов может повредить
камеру.
●
Некоторые объективы могут крепится другим
образом. Необходимо обратиться к инструкции
по эксплуатации, прилагающейся к объективу.
Снимите крышку крепления, совместите резьбу
объектива с резьбой крепления и плотно привинти
те объектив.
Присоедините кабель объектива к разъему IRIS.
Менее 4,3 мм
