(095) 9804205 www.panasonic.ru Panasonic (СНГ) 19
■■
■■

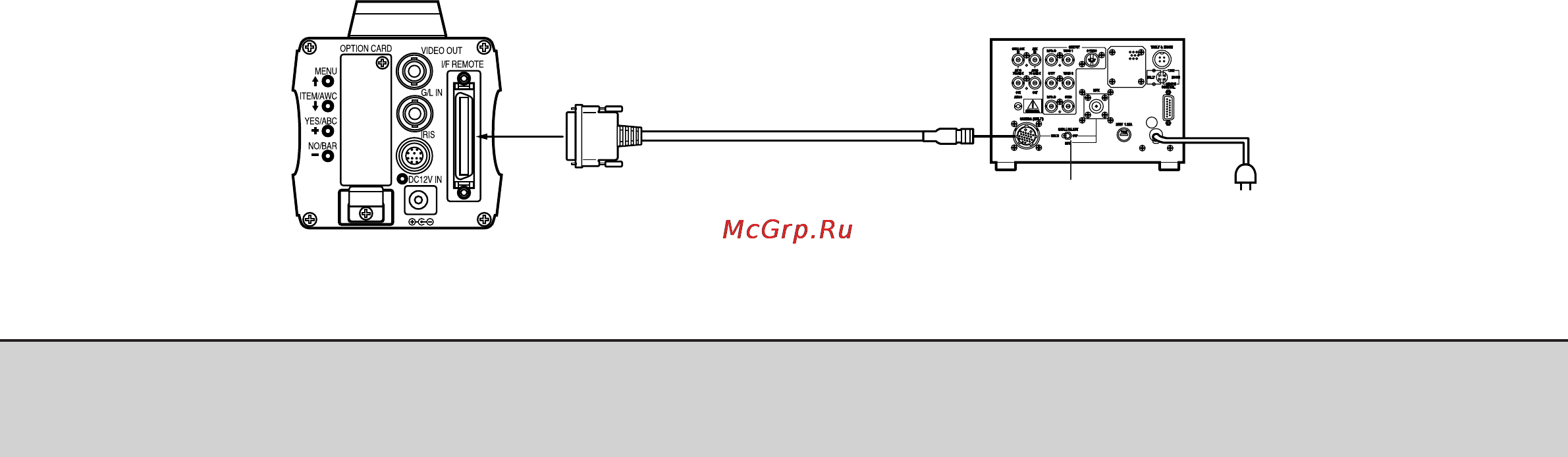

■ ПОДКЛЮЧЕНИЕ БЛОКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Подключение к пульту дистанционного управления (WV
RC700A, WVRC550) осуществляется через дополнитель
ный кабель блока ДУ AWCA50A26.
1. Перед тем, как подключать кабели, выключите пита
ние БДУ.
2. Установите переключатель выбора БДУ в положение
MULTI (в случае использования WVRC700A).
3. Вставьте 50штырьковый разъем кабеля БДУ в
разъем I/F REMOTE камеры.
4. Включите питание блока дистанционного управле
ния, загорится индикаторная лампочка. Теперь ка
мера может управляться дистанционно с блока ДУ.
Примечания:
●
Максимальное расстояние между камерой и WV
RC700A при использовании удлинителя составляет
300 м. Максимальное расстояние между камерой и
WVRC500 при использовании удлинителя состав
ляет 100 м.
●
Используйте следующие типы удлинительных кабе
лей:
Студийный кабель: WVCA26U15 (15 м/50 фт)
WVCA26U30 (30 м/100 фт)
WVCA26U100 (100 м/330 фт)
Переходник для подключения кабеля:
WVCA26T26.
Кабель БДУ
AWCA50A26 (15 м)
WVRC700A
Установите в положение
MULTI
