16 (095) 9804205 www.panasonic.ru Panasonic (СНГ)
AWE350
Данная настройка выполняет приведение объекта в фо
кус для широкого спектра объективов с переменным
фокусным расстоянием в положениях от теле до широ
коугольного.
Осущетсвляйте эту настройку, когда не получается вы
полнить фокусировку с объективом с фиксированным
фокусным расстоянием.
(Диапазон настройки: ±0,2 мм)
1. Полностью откройте диафрагму объектива путем
съемки темного объекта.
2. Направьте камеру на любой объект, находящийся на
расстоянии 2 метра от нее, снимите крышку, закры
вающую винт регулировки заднего фланца, и ос
лабьте винт LOCK.
3. Установите объектив сначала в положение TELE и
отрегулируйте его фокус фокусным кольцом.
4. Затем установите объектив на максимально широ
кий угол и отрегулируйте его фокус винтом FOCUS.
5. Попеременной регулировкой фокусного кольца и
кольца заднего фланца добейтесь наилучшего фо
куса в диапазоне масштабирования.
По завершении регулировки фокуса затяните винт
LOCK.

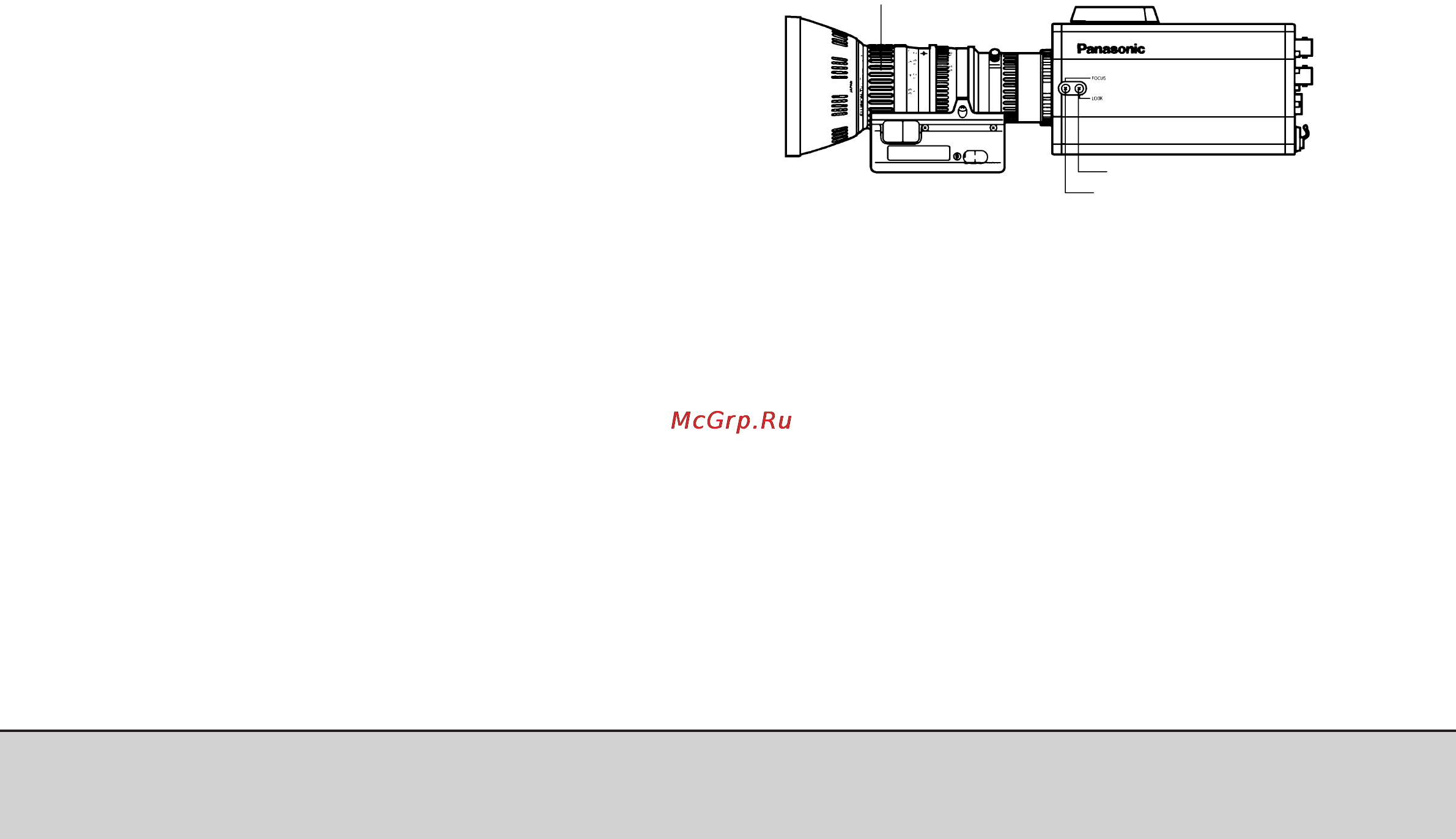

Кольцо FOCUS
Рукоятка LOCK
Рукоятка FOCUS
