TP-581T, TP-582T and TP‑582R - Connecting the Devices
5.6 Wiring the RJ-45 Connectors
This section defines the TP pinout, using a straight pin-to-pin cable with RJ-45
connectors.
Note, that the cable ground shielding must be connected / soldered to
the connector shield.
EIA /TIA 568B

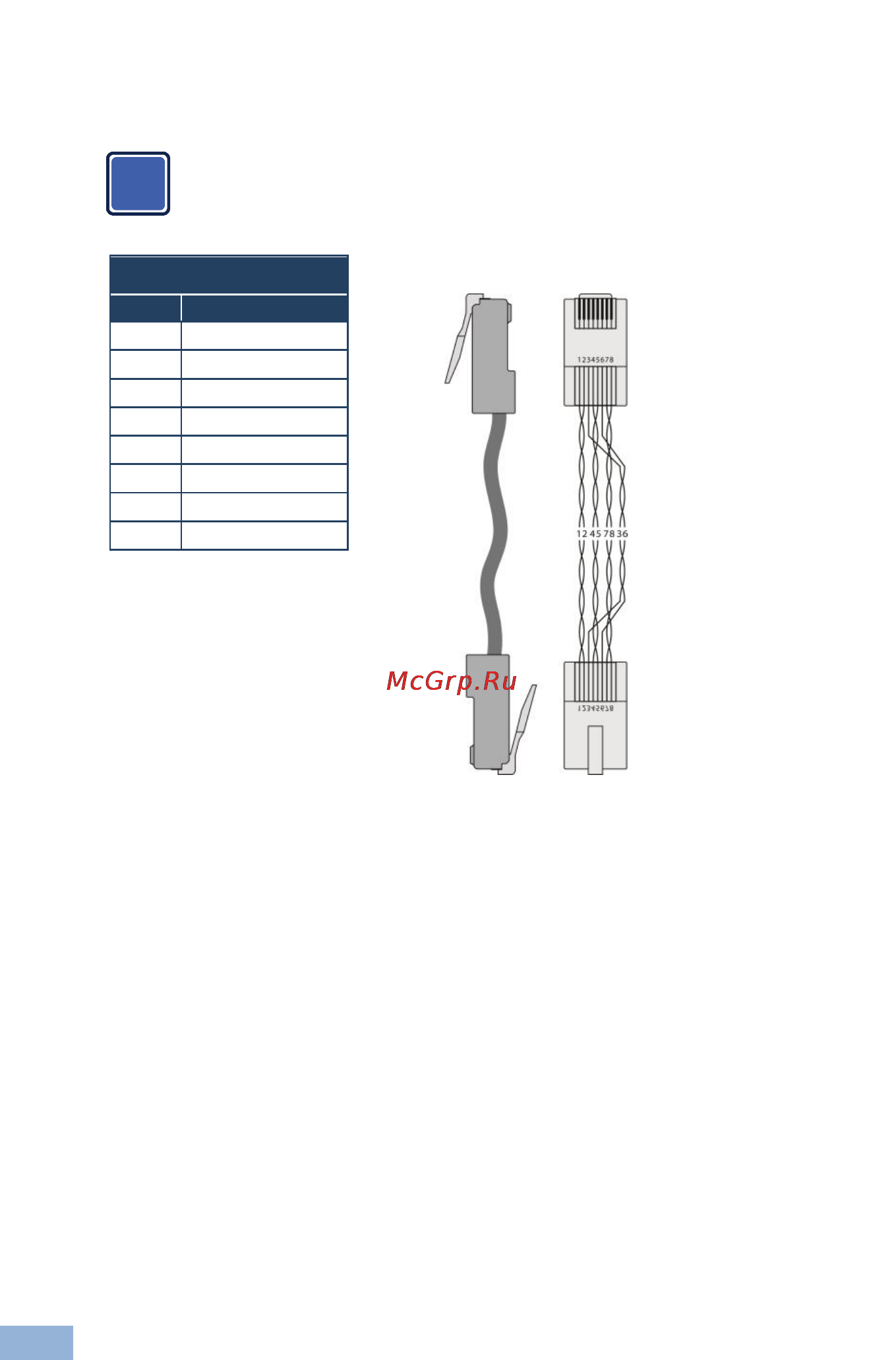

Figure 8: TP PINOUT
PIN
Wire Color
1
Orange / White
2
Orange
3
Green / White
4
Blue
5
Blue / White
6
Green
7
Brown / White
8
Brown
