ПРИЛОЖЕНИЕ А. РАСПАЙКА РАЗЪЕМОВ

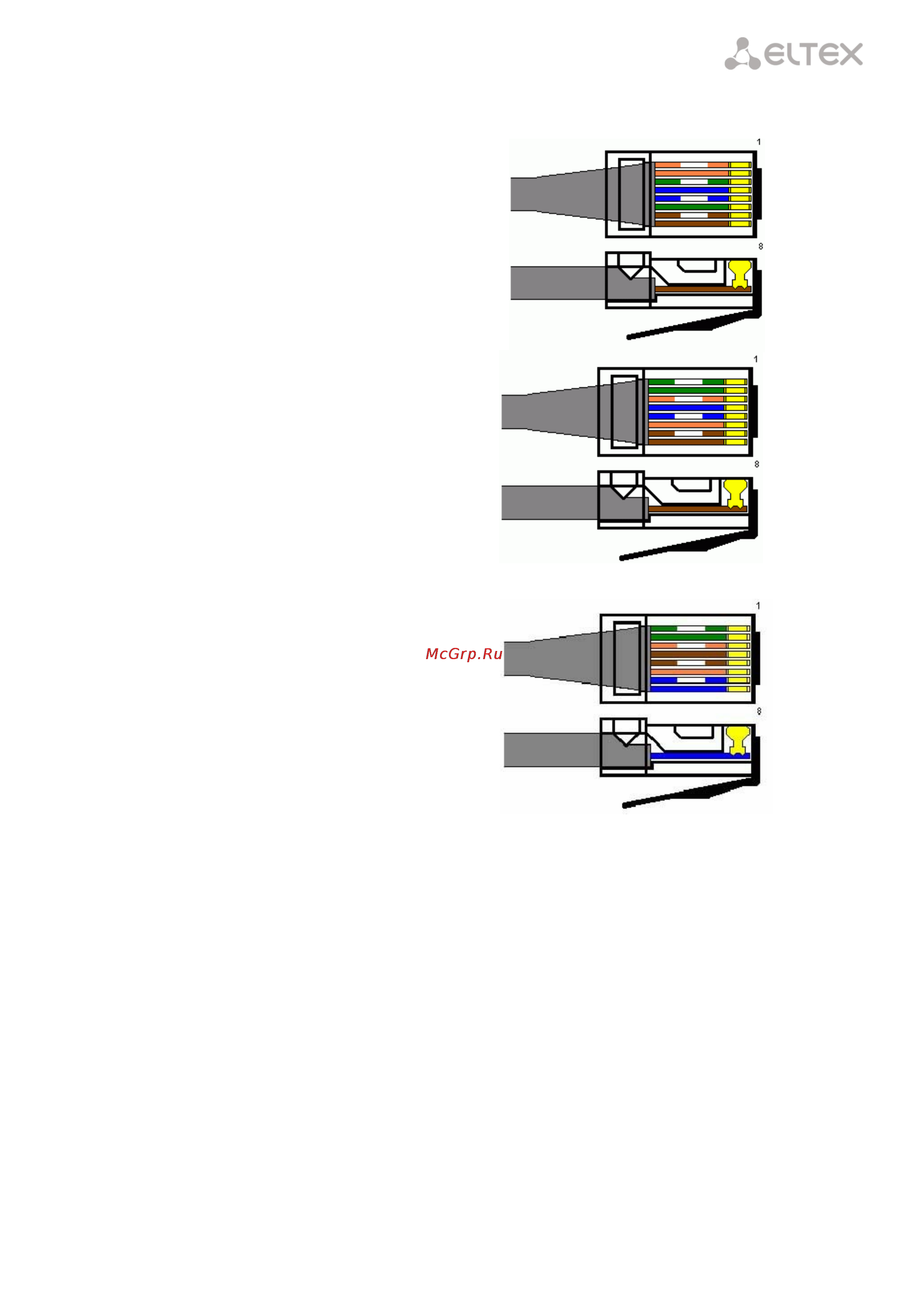

При соединении используется следующая схема.

Сторона А:

1 бело-оранжевый;

2 оранжевый;

3 бело-зелёный;

4 синий;

5 бело-синий;

6 зелёный;

7 бело-коричневый;

8 коричневый.

Сторона Б, 100 Мбит:

1 бело-зелёный;

2 зелёный;

3 бело-оранжевый;

4 синий;

5 бело-синий;

6 оранжевый;

7 бело-коричневый;

8 коричневый.

Сторона Б, 1000 Мбит:

1 бело-зелёный;

2 зелёный;

3 бело-оранжевый;

4 коричневый;

5 бело-коричневый;

6 оранжевый;

7 бело-синий;

8 синий.

Разъем RJ-45
