Линейные оптические терминалы LTP 127

Далее пакет попадает в блок VLAN. Здесь, в соответствии с правилом членства порта во VLAN,

пакет может быть преобразован в тегированный либо в нетегированный. Если выходной порт не

принадлежит данной VLAN, пакет будет отброшен.

Затем пакет направляется в одну из выходных очередей порта (определение выходной очереди

производится через меню конфигурации switch/configure terminal/qos). Передача пакетов из разных

очередей осуществляется по следующему принципу: пока есть пакеты в более приоритетной очереди,

пакеты с меньшим приоритетом передаваться не будут. 7-я очередь наиболее приоритетная, 0-я –

наименее приоритетная. Выбор очереди осуществляется по протоколу 802.1p либо по полю DSCP IP-

пакета.

На выходном порту может быть установлено ограничение полосы пропускания при помощи

установки шейпера. Настройка производится в меню switch/configure terminal/interface x/ shaper.

2. Прохождение Broadcast-пакетов

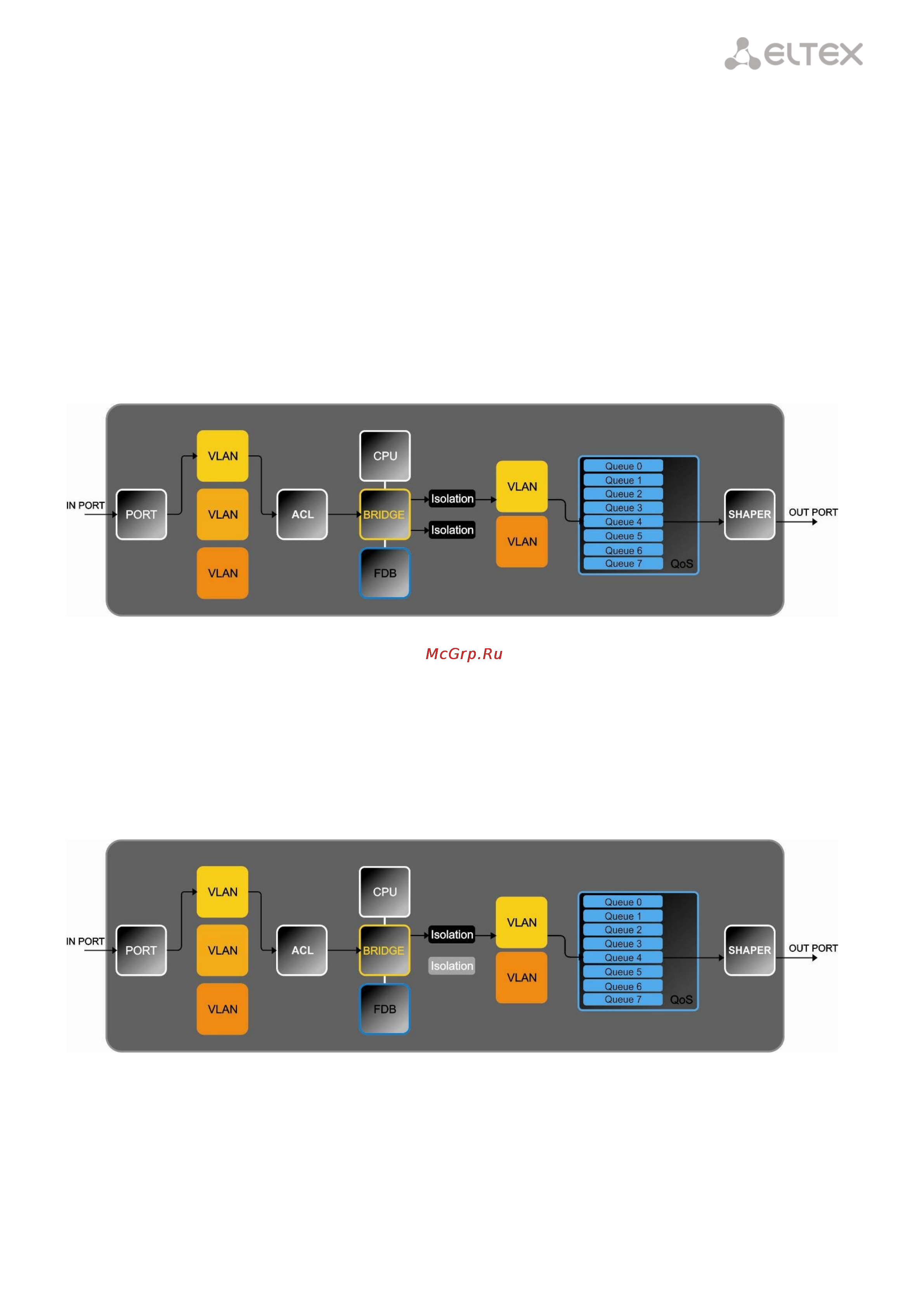

Рисунок 4 – Порядок прохождения Broadcast-пакетов через коммутатор

Broadcast-пакеты, попадающие на входной порт коммутатора, передаются в соответствующий

блок VLAN. Далее пакеты проходят проверку в ACL и поступают в блок Bridge.

Блок Bridge рассылает широковещательные пакеты по всем портам коммутатора.

Далее пакеты попадают в блок Isolation, VLAN, где обрабатываются аналогично Unicast-пакетам и

направляются в одну из выходных очередей порта.

3. Прохождение Multicast-пакетов

Рисунок 5 – Порядок прохождения Multicast-пакетов через коммутатор

Multicast-пакеты, попадающие на входной порт коммутатора, передаются в соответствующий блок

VLAN. Для нетегированных пакетов блок VLAN назначает PVID, установленный для данного порта.

Далее пакеты передаются в блок ACL, где попадают под правила фильтрации, назначенные на

данном блоке.
