Линейные оптические терминалы LTP 17

3.2 Установка LTP-8X, LTP-4X

Перед установкой и включением необходимо проверить устройство на наличие видимых

механических повреждений. В случае наличия повреждений следует прекратить установку устройства,

составить соответствующий акт и обратиться к поставщику.

Если устройство находилось длительное время при низкой температуре, перед началом работы

следует выдержать его в течение двух часов при комнатной температуре. После длительного

пребывания устройства в условиях повышенной влажности перед включением необходимо выдержать в

нормальных условиях не менее 12 часов.

3.2.1 Крепление кронштейнов

В комплект поставки устройства входят кронштейны для установки в стойку и винты для крепления

кронштейнов к корпусу устройства. Для установки кронштейнов:

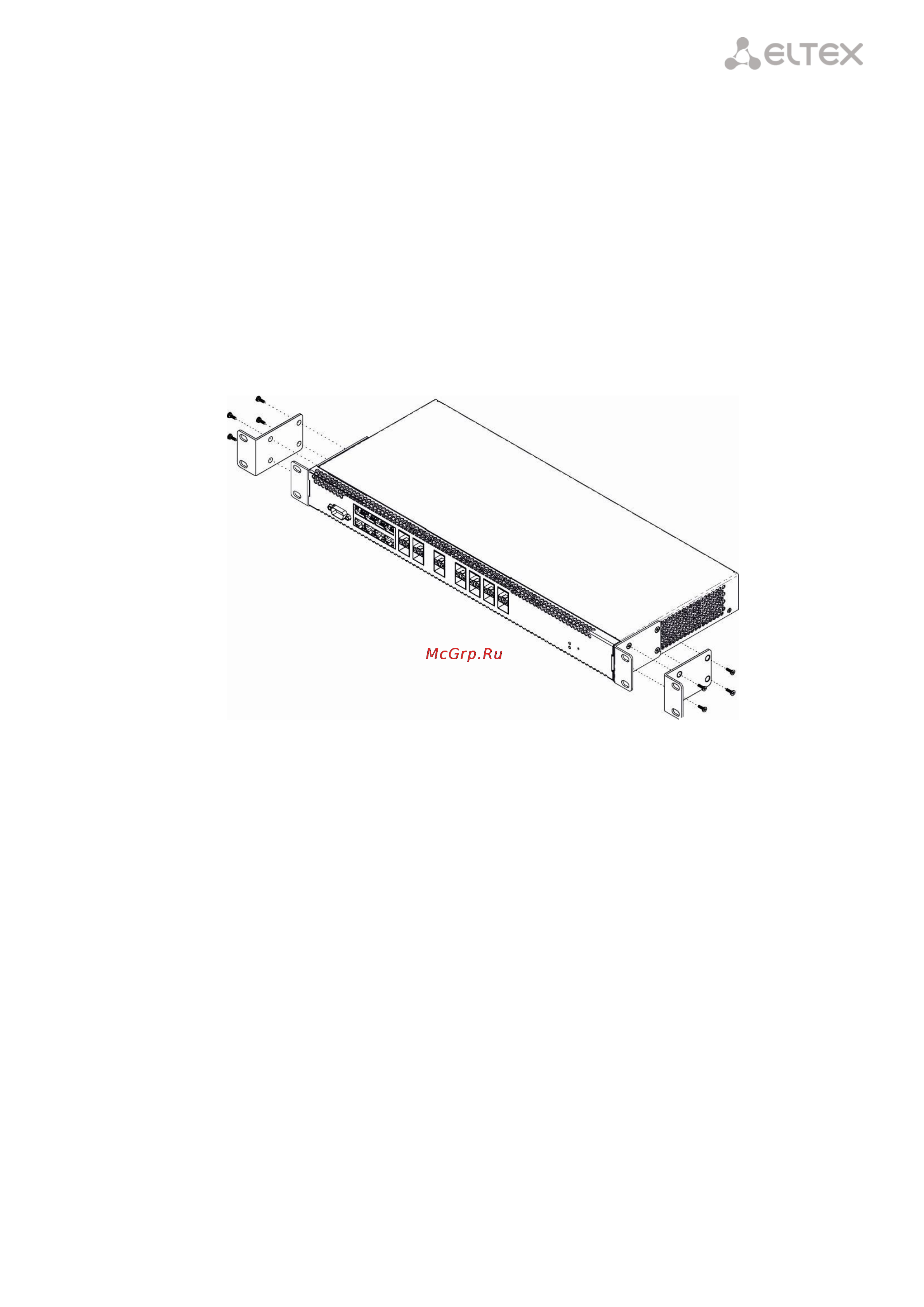

Рисунок 6 – Крепление кронштейнов

1. Совместите четыре отверстия для винтов на кронштейне с такими же отверстиями на

боковой панели устройства.

2. С помощью отвертки прикрепите кронштейн винтами к корпусу.

3. Повторите действия 1,2 для второго кронштейна.

3.2.2 Установка устройства в стойку

Для установки устройства в стойку:

1. Приложите устройство к вертикальным направляющим стойки.

2. Совместите отверстия кронштейнов с отверстиями на направляющих стойки. Используйте

отверстия в направляющих на одном уровне с обеих сторон стойки, для того чтобы

устройство располагалось горизонтально.

3. С помощью отвертки прикрепите устройство к стойке винтами.
