124 Линейные оптические терминалы LTP

ПРИЛОЖЕНИЕ Б. АРХИТЕКТУРА УСТРОЙСТВА

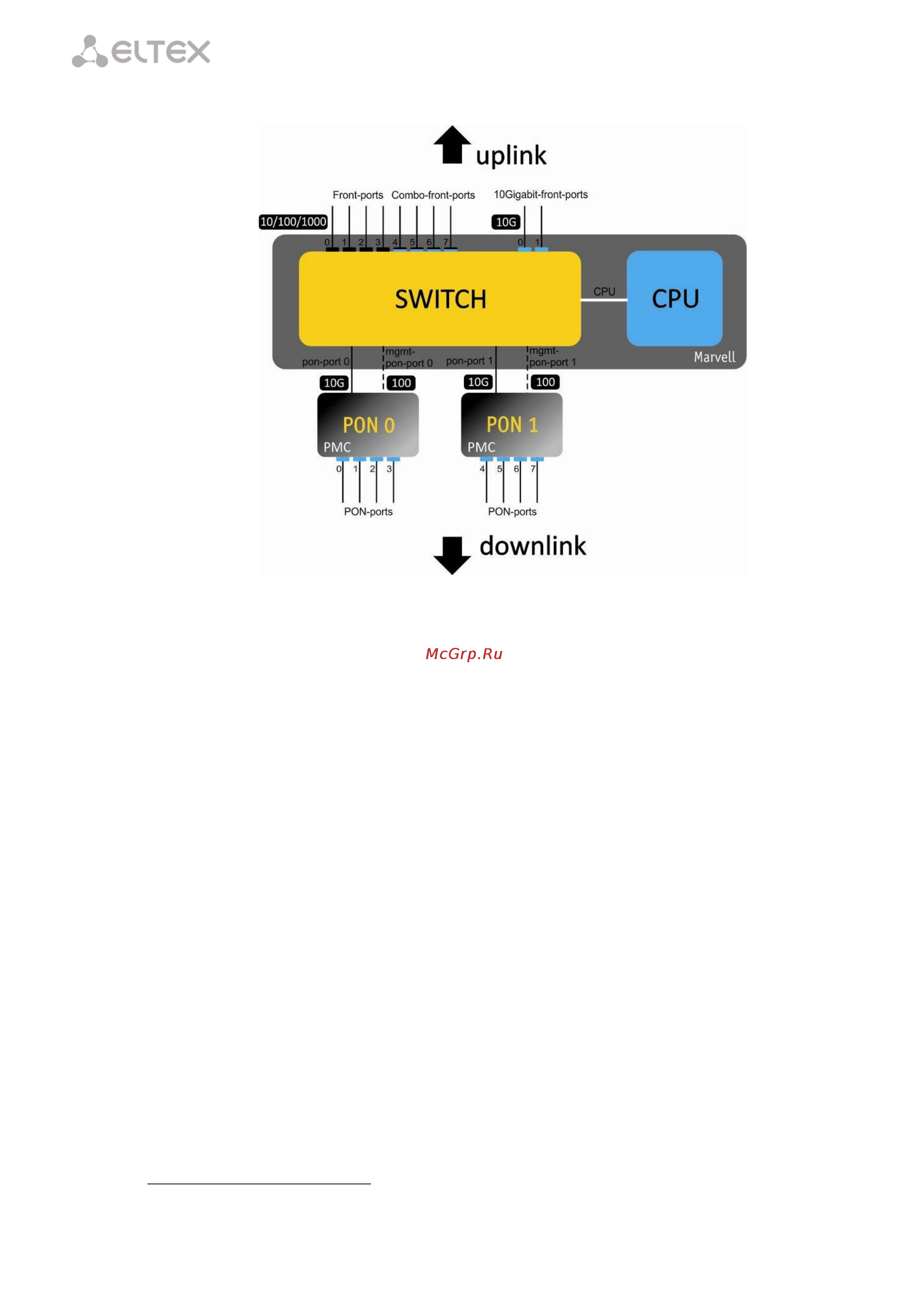

Рисунок 1 – Архитектура LTP-8X аппаратной версии 1.х

Основные элементы устройства

– Switch/CPU – коммутатор/CPU (Marvell 98DX4122: Prestera-DX4122 24-Port Gigabit Ethernet

Plus 4-Port XG FlexLink Packet Processor with 800MHz CPU);

– PON 0, PON 1 – 2 PON-чипа (OLT) PMC

– PAS5211, каждый из которых имеет по 4 канала

для подключения PON-деревьев;

Интерфейсы устройства

– Порт CPU – предназначен для подключения CPU-устройства, с помощью которого

осуществляется управление коммутатором и PON-чипами устройства;

– Front-ports, combo-front-ports, 10Gigabit-front-ports – uplink-интерфейсы, предназначеные

для связи с вышестоящим оборудованием как по медным линиям с поддержкой

стандартов 10/100/1000Base-T, так и по оптическим линиям 1000 Base-X и 10 GBase-X.

Uplink-порты коммутатора 4-7 являются combo-портами

, 10Gigabit-front-порты позволяют

передавать данные со скоростью до 10 Гбит/с;

– Pon-port 0, Pon-port 1 – два порта 10G служат для подключения к PON-чипам;

– Mgmt-pon-port 0, Mgmt-pon-port 1 – порты, работающие на скорости 100 Мбит/с, служат

для передачи трафика управления с CPU на PON-чип.

Устройство LTP-8X имеет 2 PON-чипа, LTP-4X – 1 PON-чип.

Для устройства LTP-4X combo-портами являются uplink-порты коммутатора 0-3.
